内燃机用活塞结构三维数字建模

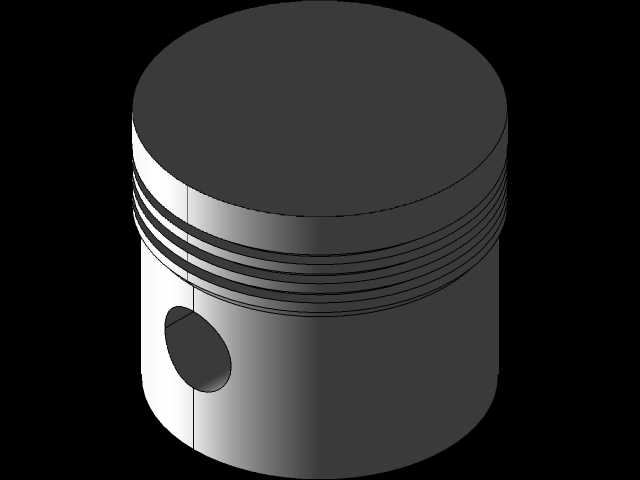

　　作为内燃机核心往复运动构件，活塞的建模精度直接决定整机动力输出效率与运行可靠性，这类零件广泛适配车用汽油机、小型柴油机、通用动力机组等往复式动力设备，承担着燃烧室密封、燃烧压力传递、热量导出的核心作用。建模过程中首先要明确活塞的安装边界：活塞整体为圆柱回转类结构，头部预留的多道环槽用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧。头部顶面直接接触高温高压燃气，建模时需保证顶面平面度符合工程要求，避免出现应力集中的尖角结构，实际工作中顶面会承受最高可达十几个兆帕的燃烧爆发压力，因此结构过渡处均采用圆角平滑处理。裙部作为活塞在气缸内的导向支撑部分，

　　建模时需保证圆柱度公差，避免工作中出现拉缸、偏磨问题，销座位置的通孔用于安装活塞销，连接活塞与连杆，将燃烧产生的推力传递给连杆，进而驱动曲轴旋转输出动力。设计时需考虑活塞工作时的热膨胀量，不同区域的壁厚设计存在差异，头部因工作温度更高，直径略小于裙部尺寸，避免热态下头部膨胀卡滞在气缸内。环槽的宽度与深度尺寸需严格匹配对应规格的活塞环，槽侧的粗糙度要求较高，保证活塞环能够在槽内灵活浮动同时实现密封效果。销座部位设置有加强筋结构，分散活塞销传递的交变载荷，避免长期往复运动下销座出现疲劳开裂。建模时所有的倒角、退刀结构都需按照实际加工工艺要求还原，不能仅做简化的几何拉伸，比如环槽底部的退刀槽、销孔内的卡环槽，

　　这些细节直接影响后续零件的加工可行性与装配适配性。这类活塞模型可直接用于内燃机整机装配仿真、运动干涉检查，也可作为教学演示案例，帮助从业者理解往复动力部件的运动逻辑与结构设计要点，在做虚拟样机验证时，可通过该模型模拟活塞在不同曲轴转角下的位置变化，校核活塞在上止点、下止点位置时与气门、缸盖的安全间隙，避免实际装配中出现运动碰撞问题。
