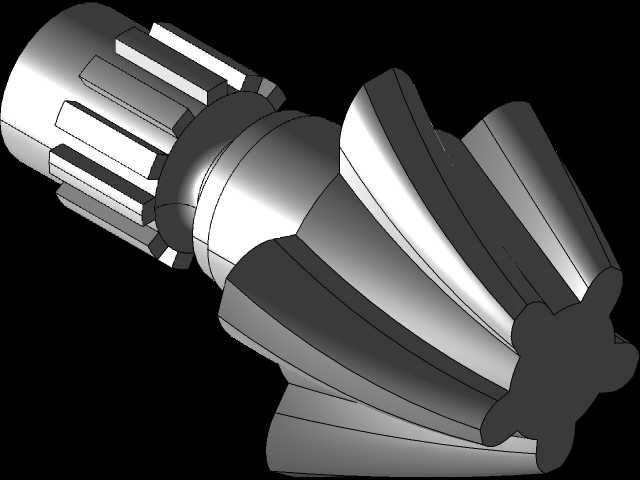

带锥齿传动段的一体式花键传动轴结构

　　这款集成锥齿轮传动段的花键轴，常见于需要交错轴动力传递同时兼顾周向滑动传动需求的设备场景，比如中小型机床的进给传动箱、农用机械的分动箱、轻工设备的变速机构中，承担着扭矩传递、运动换向、滑动导向三重作用，区别于普通光轴或单一花键轴，它把锥齿轮的啮合传动功能和花键的滑动周向固定功能整合在同一根轴坯上，减少了装配环节的零件数量，也消除了分体装配带来的同轴度累积误差。从结构设计逻辑来看，轴身分为三个功能段：左端的渐开线花键段，齿形采用压力角30度的渐开线齿型，相比矩形花键，它的齿根强度更高，对中精度更好，适合在有冲击载荷的传动场景下使用，花键段的外径、齿根径都做了过渡圆角处理，避免应力集中导致的轴段断裂，花键段的长度预留了足够的滑动行程，

　　适配传动过程中齿轮滑移换挡、轴向位置调整的需求。中间的轴颈段是安装轴承的支撑位，表面粗糙度要求达到Ra1.6，圆柱度公差控制在0.01mm以内，保证轴承装配后的回转精度，轴颈和两端功能段的衔接处都设计了退刀槽和卸载槽，既方便加工时的刀具退刀，也能降低轴肩处的应力集中系数。右端的螺旋锥齿轮段，齿线采用螺旋齿设计，相比直齿锥齿轮，它的啮合重合度更高，传动过程更平稳，噪音更低，承载能力也更强，适合转速较高、传递扭矩较大的交错轴传动场景，齿轮的节锥角、齿顶锥角、齿根锥角都经过参数匹配，能和配对锥齿轮实现正确的啮合间隙，避免出现卡滞、偏磨的问题。在安装边界上，这款轴的支撑跨距经过校核，两个轴承安装位的间距满足轴的挠度要求，

　　在额定扭矩下轴的最大弯曲变形量控制在允许范围内，不会因为挠度过大导致齿轮啮合偏载、花键磨损加剧。轴的轴向定位依靠轴颈处的轴肩和轴承端盖配合实现，花键段的端部设计了倒角，方便配套的滑移齿轮顺利导入装配，锥齿轮端的轴端设计了螺纹孔位，用于安装锁紧螺母，固定锥齿轮侧的轴承内圈，防止运转过程中出现轴向窜动。实际应用中，这类集成式花键锥齿轮轴需要经过调质处理获得综合力学性能，花键和齿面部分还要做高频淬火提升表面硬度，增强耐磨性能，装配时需要保证花键的周向位置和锥齿轮的齿位相位匹配，避免影响传动的同步精度。
