双轴承支撑安装座结构设计

项目分类:轴承座 发布时间:2021-12-10 ID:451423
  • 双轴承支撑安装座结构设计
  • 双轴承支撑安装座结构设计
  • 双轴承支撑安装座结构设计
  • 双轴承支撑安装座结构设计
  • 双轴承支撑安装座结构设计

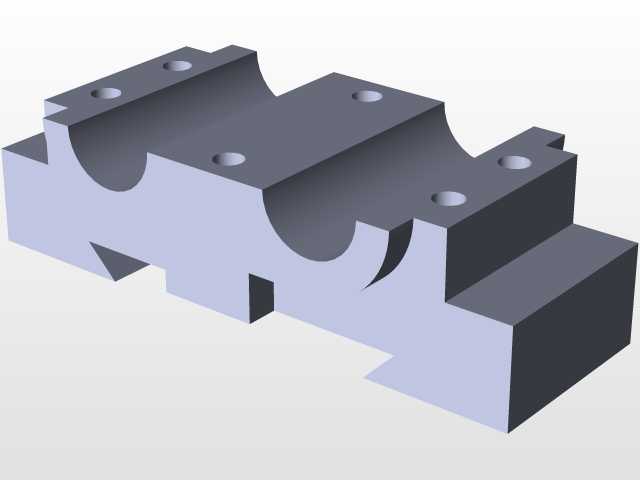

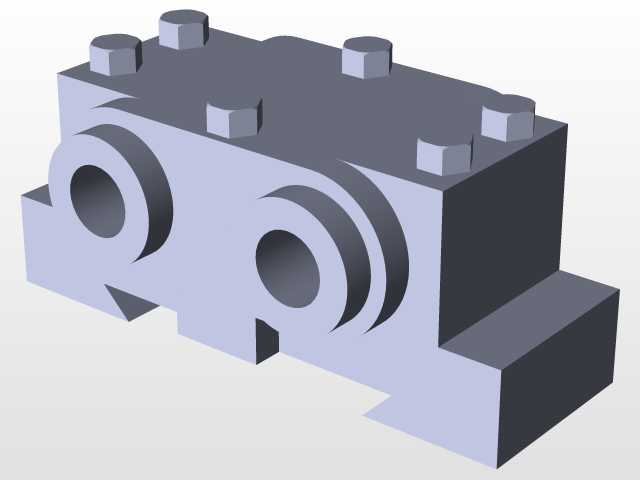

  这款双轴承支撑安装座,主要应用在需要双轴平行输出的传动场景中,常见于小型输送线的动力端、非标自动化设备的平行轴传动工位、小型机床的进给轴支撑部位,能够同时为两根平行布置的转轴提供稳定的回转支撑,避免单轴承支撑带来的轴端挠曲问题,保障传动过程中转轴的同轴度与回转精度。从结构设计来看,主体采用一体式铸铁材质的基座构型,底部设置带安装缺口的定位基面,安装时可通过基座底面与设备安装面贴合,配合顶部均布的六处内六角螺栓实现基座的压紧固定,底部的缺口设计既可以避让安装面的凸起定位销,也能在调整轴系位置时提供微调的避让空间,适配不同安装面的公差偏差。两个轴承安装孔采用平行同轴度公差管控,孔位的中心距按照配套转轴的中心距设计,

  孔内预留轴承外圈的安装定位台阶,能够限制轴承外圈的轴向窜动,轴承装入后可通过端盖实现外圈的轴向压紧,配合轴上的轴肩定位内圈,形成完整的轴承轴向定位体系。基座上部的螺栓安装孔采用沉头设计,螺栓拧紧后头部不会突出基座顶面,避免与周边的传动部件产生运动干涉,两个轴承孔的外侧设置加厚的支撑凸缘,提升孔位的结构刚性,减少转轴受径向载荷时基座的形变,保障轴承在承受径向载荷时的支撑稳定性。设计过程中优先考虑了装配工艺性,轴承安装孔的入口处设置倒角导向,方便轴承压装时的导入,避免硬敲导致轴承外圈或孔壁损伤,基座的壁厚按照最大径向载荷的1.5倍安全系数设计,既不会因壁厚过大增加不必要的重量,也不会因壁厚不足导致受力后开裂。在安装边界上,

  基座的整体宽度适配两根平行轴的中心距加上两侧轴承的安装余量,长度方向覆盖轴承的轴向安装尺寸加上端盖的固定空间,高度方向从安装基面到轴承孔中心的高度按照配套传动件的啮合中心高设计,确保安装后齿轮、带轮等传动件的啮合面完全对齐,避免偏载导致的传动件磨损加速。实际使用中,这类双轴承座能够替代两个独立的单轴承座安装方案,减少安装时的轴系找正工作量,一体式结构的刚性也优于分体式安装的两个独立轴承座,在转速不超过3000rpm、径向载荷中等的传动场景中,能够长期稳定运行,有效降低轴系的振动与噪音,提升整套传动机构的使用寿命。
