带侧装固定座的牵引绕线支撑结构

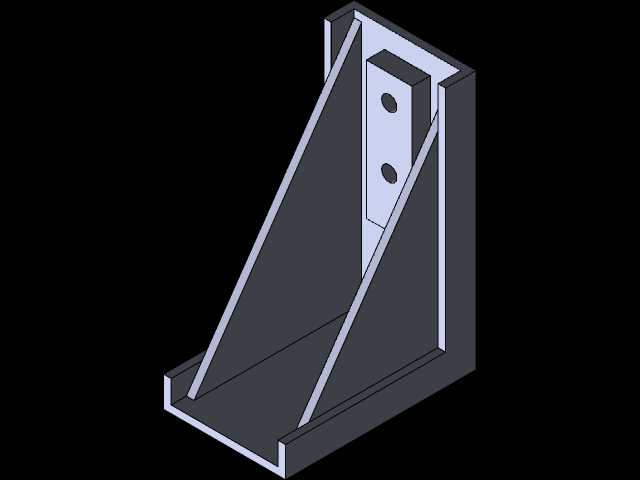

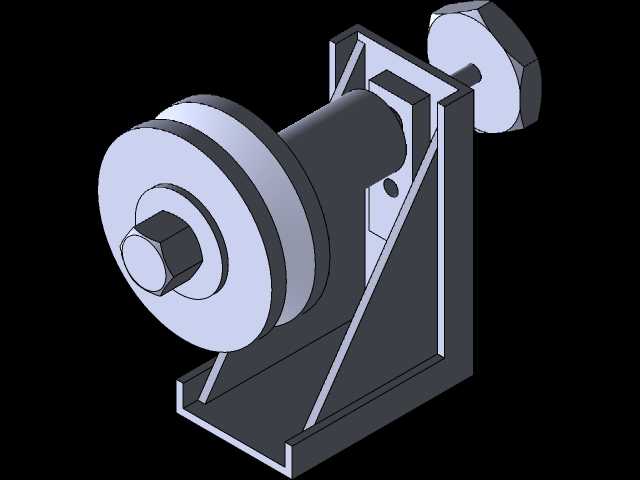

　　该牵引支撑结构多用于轻载物料牵引、线缆收放工位的末端导向承载环节，常见于小型自动化生产线的线材排布、轻型工装的拖拽导向场景，也可作为手动绕线工位的承载基座使用，适配直径10-15mm的牵引轴类零件安装，整体安装基面为L型折弯座结构，底部预留的安装孔位可直接通过螺栓固定在型材机架或钢制工作台面上，侧向的三角加强筋直接连接竖直安装板与水平底板，抵消牵引作业时产生的侧向倾覆力矩，避免长期受力后基座出现焊接开缝或形变。结构核心的绕线轮采用双挡边设计，轮槽宽度适配直径6mm以内的绳索、线缆或细钢丝绳，两侧挡边高度高出轮槽底面8mm，可防止牵引过程中绳索从轮槽脱出，轮体与中心轴之间预留转动间隙，可根据实际载荷需求加装铜套或微型轴承降低转动阻力，

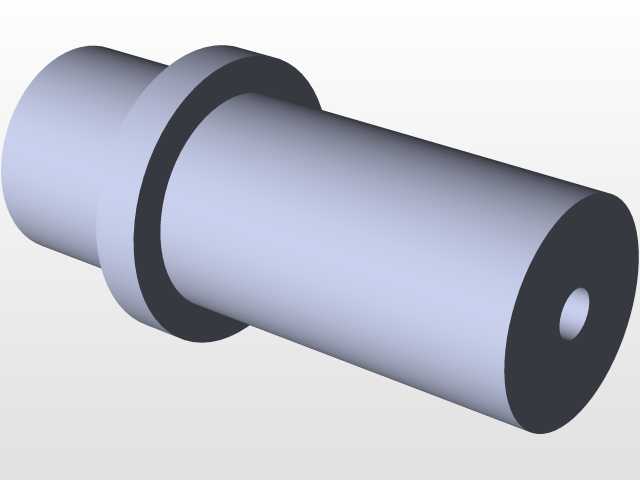

　　轴端采用六角螺母锁紧的固定方式，既可以限制轮体的轴向窜动，也方便后期拆解维护更换磨损的轮体。竖直安装板上开设的通孔与腰型孔组合，可实现轮体安装高度的小幅调整，适配不同高度的牵引走线需求，安装板背面的轴端同样采用六角螺母锁紧，配合轴肩实现整个轴系的轴向定位，无需额外加装轴端挡圈即可保证轴系不会从安装板脱出。设计时优先考虑了加工便利性，L型基座可采用钢板折弯焊接成型，无需复杂的铣削加工，绕线轮可采用车削加工或尼龙注塑成型，根据实际使用场景的载荷大小选择对应材质，整体结构没有复杂的曲面特征，常规的机加工手段即可完成全部零件制作，装配时仅需配合扳手即可完成全部组装工序，无需专用工装辅助。安装时需保证基座底面与安装面完全贴合，

　　紧固螺栓需加装防松垫圈，避免牵引作业时的持续振动导致螺栓松动，轮体安装后需手动转动确认无卡滞，轴向窜动量控制在0.2mm以内即可投入使用，若用于有防尘需求的工位，可额外在轴端加装防尘盖，避免碎屑进入转动间隙加剧磨损。
