重载型槽轮式车轮支撑固定座结构

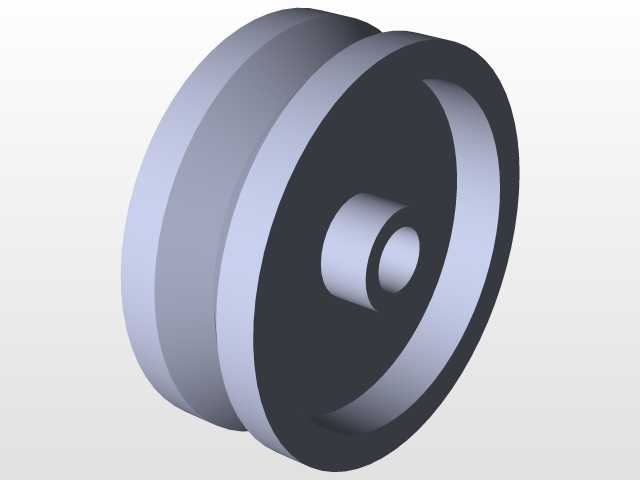

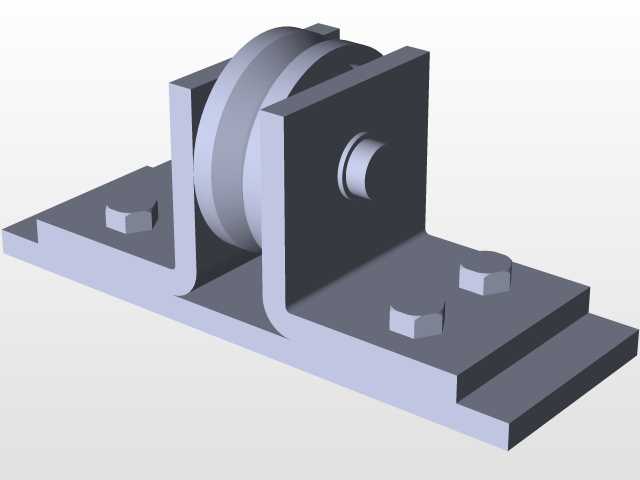

　　这类带槽滚轮的支撑结构，常被用在轻型输送线侧边导向、小型移动工装的行走限位、仓储滑移货架的导向定位场景中，核心作用是为行走轮提供稳定的安装基准，同时通过支座的折弯结构承受径向载荷，避免轮轴直接受剪切力出现变形。从结构设计逻辑来看，整体采用U型折弯支座作为承载主体，底板预留三个螺栓安装位，其中两个靠近滚轮侧的螺栓用于主承重固定，尾部延伸的窄边安装位用于抗倾覆锁定，安装时可根据设备机架的安装面宽度，匹配对应长度的螺栓完成固定，安装边界上支座底板总宽度适配常规40-60mm规格的工业铝型材安装槽，无需额外加工转接板即可直接固定。滚轮部分采用中间带凹槽的轮体设计，既可以沿圆钢导轨做定向行走，也可以作为平轮在平整钢板、环氧地坪面上滚动，

　　轮体与两侧立板之间预留0.2-0.3mm的装配间隙，避免轮体转动时与支座立板发生摩擦卡滞，轮轴采用台阶轴结构，一端带轴肩定位，另一端通过侧立板的沉孔做轴向限位，装配时无需额外加装轴端挡圈，减少装配工序的同时也降低了零件数量。在功能特性上，支座的折弯圆角做了R5的过渡处理，避免折弯处出现应力集中，在承受100kg以内的径向载荷时，折弯处不会出现开裂变形，轮体采用耐磨材质设计，长期滚动磨损量控制在合理范围内，日常维护仅需定期在轮轴位置加注润滑脂即可，无需频繁更换零件。设计过程中优先考虑了装配工艺性，所有零件均采用常规机加工与钣金折弯工艺即可生产，没有特殊的异形结构，加工成本可控，同时整体结构没有突出的尖锐边角，安装使用过程中不会出现磕碰划伤的问题。针对不同的使用场景，还可以通过更换轮体材质适配不同的工况，比如在有腐蚀的环境下更换尼龙轮体，在高温环境下更换金属轮体，支座本身的安装尺寸保持通用，无需改动整体结构即可完成适配。
