多片湿式摩擦离合器传动结构设计

　　这款多片式离合结构，在工业传动场景中覆盖范围极广，从中小型机床主轴的传动链切换，到工程机械动力换挡回路、农用机械的动力接合切断，再到部分轻工输送设备的负载启停控制，都能见到这类结构的实际应用。它的核心作用是在主动轴持续运转的工况下，实现从动轴的平稳接合与彻底分离，避免传动链硬连接带来的启动冲击、负载过载打齿等问题，相比单片离合结构，它能在同等径向尺寸下传递更大的扭矩，更适合安装空间受限但扭矩传递需求较高的传动布局。

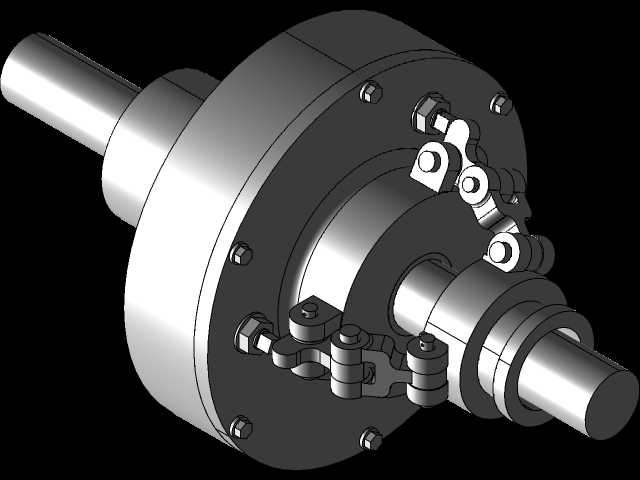

　　从结构设计逻辑来看，这款离合采用内外摩擦片交错叠装的布局，主动轴通过花键带动外摩擦片同步转动，从动轴通过内花键与内摩擦片联动，压紧机构通过杠杆结构将轴向压力均匀施加在摩擦片组上，依靠片间摩擦力实现扭矩传递。设计时特意将压紧杠杆沿周向均匀布置，保证轴向压力不会出现偏载，避免摩擦片局部磨损过快的问题；输入输出轴均采用阶梯轴结构，轴肩位置预留了轴承安装位，能直接适配标准深沟球轴承的安装尺寸，装配时不需要额外加工定制衬套，降低配套加工成本。

　　安装边界方面，这款结构的输入输出轴同轴度公差控制在0.02mm以内，外壳端盖的连接螺栓孔沿周向均布，安装时可以直接通过螺栓将离合总成固定在设备的传动箱侧壁，不需要额外设计转接法兰。摩擦片组的行程预留了合理的间隙，分离状态下片间间隙均匀，不会出现带排蹭转的问题，接合过程中摩擦片逐步压紧，扭矩传递曲线平缓，不会对后端传动件造成瞬时冲击。外壳采用一体化铸造的圆筒结构，既可以容纳摩擦片工作时的润滑介质，也能承受压紧机构工作时的轴向反力，结构刚度足够应对额定扭矩下的载荷波动，不会出现壳体变形导致的卡滞问题。
