内燃机进排气控制凸轮轴结构设计

　　在往复式内燃机的配气机构中，凸轮轴是核心驱动部件，直接决定了发动机的进排气正时、气门升程曲线，进而影响整机的动力输出特性、燃油经济性与排放表现。这类带集成传动齿轮的凸轮轴，多用于直列多缸四冲程汽油机或柴油机，一端的齿轮通过与曲轴正时齿轮啮合，严格按照曲轴与凸轮轴1:2的传动比运行，保证每个气缸的进排气门在对应冲程内精准开启与关闭。

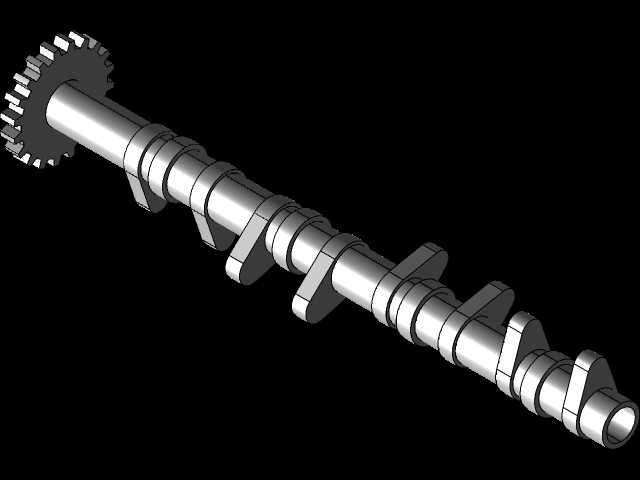

　　从结构设计来看，该凸轮轴采用整体式锻造轴身，沿轴向依次布置多组凸轮型线，每组凸轮对应一个气缸的进气或排气门，凸轮的轮廓曲线经过型线优化，兼顾气门开启速度、落座缓冲特性，避免气门落座冲击产生异响与磨损。轴身设置的多段轴颈用于与缸盖凸轮轴轴承座配合，提供稳定的旋转支撑，控制轴系的径向跳动量，保证凸轮与气门挺柱的接触位置始终处于设计公差范围内。端部集成的传动齿轮采用直齿结构，与轴身过盈压装配合，保证正时传动的可靠性，避免传动过程中出现相位偏移。

　　在实际安装场景中，该凸轮轴布置于发动机缸盖顶部的凸轮轴腔室内，轴颈与缸盖轴承孔之间通过压力润滑油道提供持续润滑，凸轮型面与气门挺柱或摇臂接触，将凸轮的旋转运动转化为气门的直线往复运动。设计过程中需要严格控制各凸轮之间的相位角，保证各缸点火顺序对应的配气相位完全匹配，同时要校核轴身的抗弯刚度，避免高转速下轴系挠曲变形导致气门升程不足、正时偏差。凸轮型线的升程段、缓冲段、回程段的曲率变化经过反复迭代，既保证进气冲程有足够的充气效率，排气冲程能够将缸内废气彻底排出，又能降低配气机构的接触应力，延长部件使用寿命。

　　从安装边界来看，轴身的总长、各轴颈的直径与间距、凸轮的基圆半径与最大升程、端部齿轮的模数与齿数都需要与对应机型的缸盖结构、气门弹簧刚度、正时系统参数完全匹配，装配时需要对准正时标记，保证初始相位正确，否则会出现气门与活塞碰撞、发动机无法启动甚至部件损坏的问题。这类凸轮轴的三维建模过程中，重点在于凸轮型面的精确生成，需要根据设计的升程表逐点拟合曲面，保证型面的光滑度，避免出现曲率突变导致的应力集中，同时轴身的过渡圆角、油孔位置都需要按照工艺要求做细节处理，兼顾加工可行性与结构强度。
