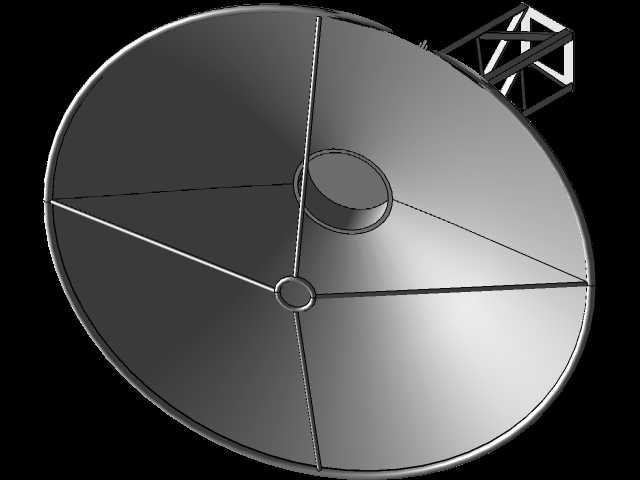

抛物面反射式碟形信号接收构件

　　该碟形构件为抛物面构型的反射类结构件，核心应用场景覆盖微波信号收发、卫星地面接收、定向信号传输等通讯类工程领域，也可适配聚光集热类光热转换设备的反射端使用。从结构功能来看，整体抛物曲面经过型面精度校核，可将入射的平行电磁波或光线汇聚至焦点位置，曲面背部设置的十字交叉加强筋，沿抛物面径向分布，在不额外增加过多壁厚的前提下，大幅提升薄壁曲面的结构刚性，避免大尺寸薄壁件在运输、安装及户外使用过程中出现型面变形，保证反射汇聚的精度不出现衰减。中心位置设置的筒状安装座为馈源或集热元件的固定位，安装座与曲面之间通过环形连接筋过渡，减少应力集中风险，安装座的内径尺寸适配常规标准馈源的安装接口，可直接匹配市面通用的接收元件，无需额外加工转接结构。

　　背部延伸的桁架式安装接口，用于将整个碟形构件固定在俯仰调节支架上，接口处的安装孔位按照标准支架的连接尺寸设计，可兼容常见的立杆式、塔台式安装基座，安装边界预留了足够的俯仰调节空间，不会在角度调整过程中与支架结构产生运动干涉。设计过程中优先考虑户外长期使用的结构稳定性，曲面壁厚均匀，加强筋的排布兼顾刚性与减重需求，整体结构的重心落在安装接口的中心轴线上，降低支架调节时的负载力矩。曲面边缘做卷边处理，既提升边缘的结构强度，避免薄壁边缘磕碰变形，也能减少风阻对整体结构的影响，降低大风工况下的结构晃动量。该构件的型面曲率经过反复校准，保证反射信号的增益满足设计要求，各连接部位的圆角过渡处理，可减少应力集中带来的疲劳损坏，适配长期户外暴露的使用工况。
