机械传动铰接关节结构设计

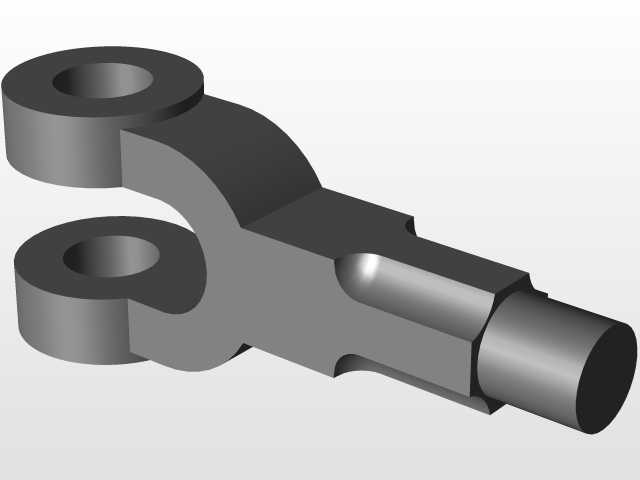

　　这类铰接关节结构多应用在需要实现往复摆动、角度补偿的传动链路中，常见于工业设备的连杆传动机构、工程机械的执行端连接部位、农用机械的动力传递节点，核心作用是在两个存在相对角度变化的传动部件之间传递扭矩与轴向载荷，同时补偿装配过程中产生的同轴度误差，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，中间的柱状铰接座是核心承载部位，内部预留的销轴安装腔需要与配套销轴保持H7/f6的间隙配合，既保证铰接转动时的顺滑度，又要控制径向间隙在0.02-0.05mm区间，防止传动过程中出现旷量影响动作精度。两侧伸出的轴段采用了阶梯式设计，靠近铰接座的部位做了圆弧过渡处理，能够有效降低应力集中系数，在承受交变载荷时减少断裂风险，

　　轴段末端的扁位结构是为了方便与外部传动臂的安装孔配合，通过平键或者顶丝实现周向固定，避免扭矩传递过程中出现打滑。设计过程中需要重点校核铰接座的壁厚强度，根据额定传递扭矩计算销轴的剪切应力，同时要考虑转动副的润滑通道预留，在铰接座的侧壁预留注油孔位置，保证长期运行时摩擦面能得到持续润滑，降低磨损速率。安装边界方面，两侧轴段的同轴度公差需要控制在0.03mm以内，铰接座的端面与轴段轴线的垂直度公差不超过0.02mm，安装时需要保证两侧连接的传动臂摆动平面与关节的转动平面完全重合，避免出现附加的侧向力矩，加速铰接部位的磨损。这类关节结构在实际选型时，需要根据传递的最大扭矩、摆动频率、工作环境的腐蚀等级来选择对应的材质，

　　常规工况下采用45号钢调质处理即可满足强度要求，重载或者高频率摆动的工况则需要选用40Cr材质做表面淬火处理，摩擦面硬度达到HRC45-50，能够大幅提升使用寿命。结构上的开口式铰接座设计，相比封闭式的铰接结构，装配难度更低，现场维护时不需要完全拆卸整条传动链路，只需要拆下销轴即可完成关节的更换，能有效缩短设备的停机维护时间，在各类需要定期检修的工业传动场景中适用性更强。
