抛物面反射式天文观测接收装置结构

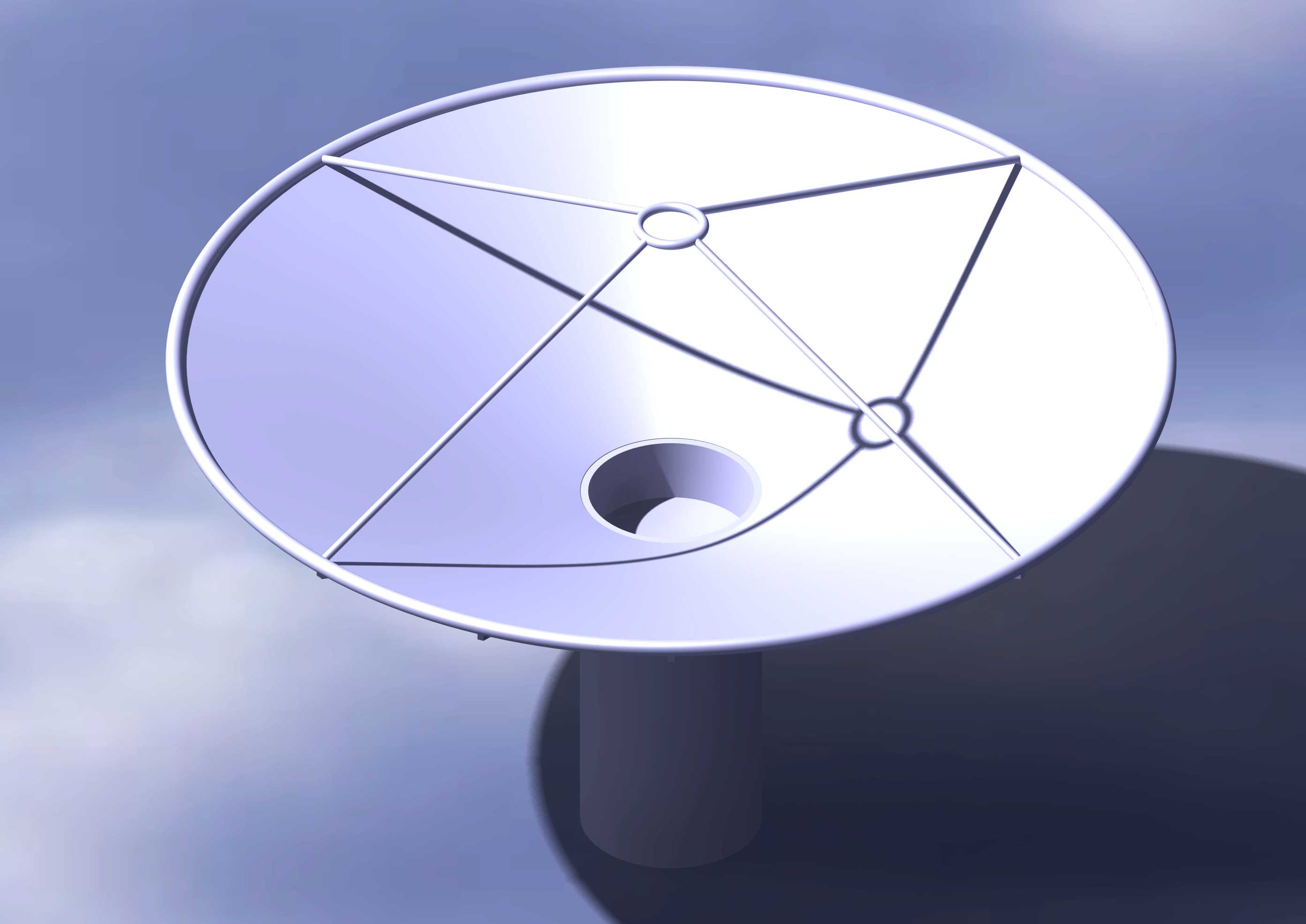

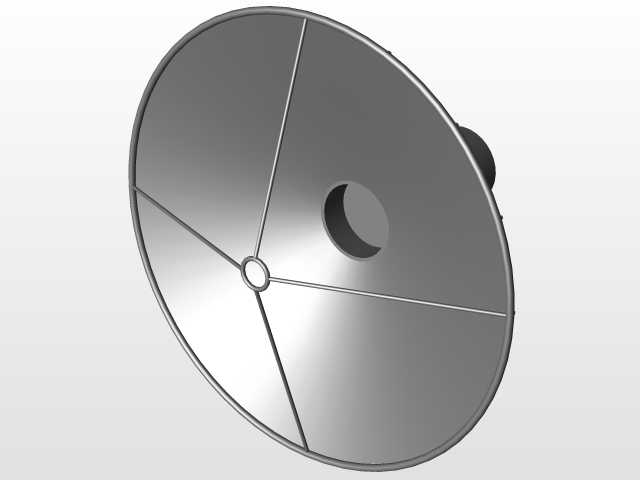

　　该反射式接收装置的核心为大口径抛物面反射主体，采用四筋条对称支撑结构，从中心馈源安装座沿径向延伸至反射面外缘，既保证反射面的形位精度，又将支撑结构对入射信号的遮挡率控制在极低水平，适配射电信号接收、远距离光学观测等场景的精度要求。反射面采用整体旋压成型的曲面结构，曲面曲率经过严格校核，可将平行入射的电磁波或可见光信号精准汇聚至中心焦点位置，焦点处预留的圆柱形安装接口可适配不同规格的馈源、目镜或信号接收模组，满足不同观测频段、不同观测距离的使用需求。

　　从安装边界来看，反射面背部设置有一体化的方位俯仰连接座，可直接与配套的伺服跟踪转台对接，连接座的安装孔位采用标准圆周分布设计，无需额外加工转接板即可完成装配，反射面外缘做卷边强化处理，在大口径结构下可有效降低风阻带来的形变，适配户外露天台站的长期使用环境。设计过程中优先考虑了结构的刚性与自重的平衡，支撑筋条采用等强度变截面设计，靠近中心座位置截面尺寸更大，向外缘方向逐步收窄，在保证整体结构抗形变能力的前提下，尽可能降低结构自重，减小转台的驱动负载。

　　在实际应用场景中，该结构可作为小型射电望远镜的主体接收单元，用于高校天文教学、业余天文观测、近地卫星信号接收等场景，也可经过防腐涂层处理后作为偏远地区的微波信号中继反射装置，解决山区、荒漠区域的信号覆盖问题。反射面的表面粗糙度控制在微米级，针对光学观测场景可做镜面镀膜处理，针对射电接收场景可做金属喷塑处理，不同表面处理工艺可覆盖从可见光到厘米波的信号接收需求。中心馈源座的安装深度经过匹配计算，可保证不同长度的接收模组安装后，接收面恰好处于抛物面的焦点位置，无需反复调整焦距，降低现场安装调试的工作量。反射面背部预留有走线槽，可将馈源的信号线缆沿支撑筋条内侧排布至背部连接座，避免线缆外露对信号接收造成干扰，同时也能减少户外环境下线缆的老化损耗。
