锥筒连接式可调角度支撑支架结构

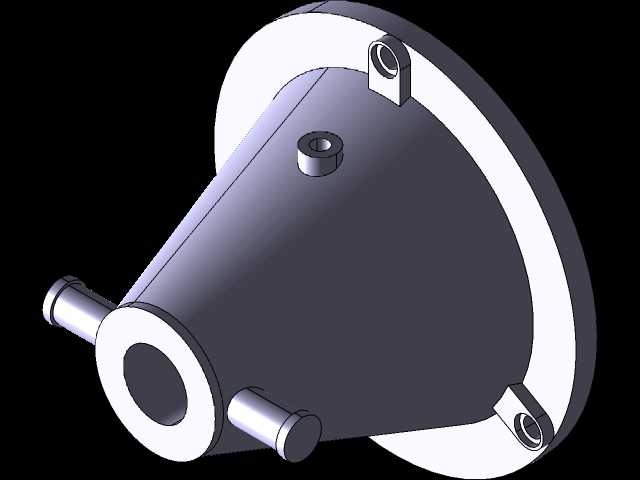

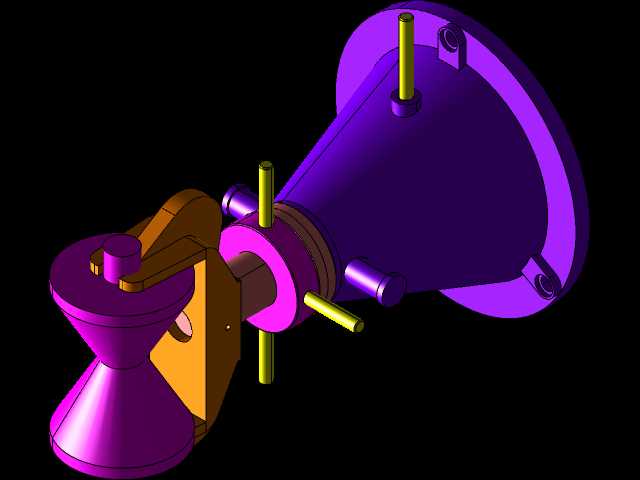

　　这款支撑支架结构主要应用在需要实现角度偏转调整的管路连接、光学设备支撑、小型执行器挂载场景中，核心作用是为前端锥筒类构件提供稳定的安装基座，同时允许连接部位在一定角度范围内完成俯仰、偏转的姿态调整，适配不同工况下的安装对位需求。从结构设计逻辑来看，整个组件分为三个核心功能段：尾部的法兰安装基座、中部的铰接调节段、前端的锥筒承载段。尾部法兰盘采用带安装孔的圆盘结构，安装孔沿法兰圆周均匀分布，可直接通过螺栓固定在设备立面或安装平台上，法兰盘与锥筒主体采用一体化锥面过渡，既保证了结构刚度，又能减少应力集中，避免长期受载出现连接部位断裂的问题。中部铰接段是整个结构的功能核心，采用抱箍式铰接结构配合多根定位销轴实现角度锁定：

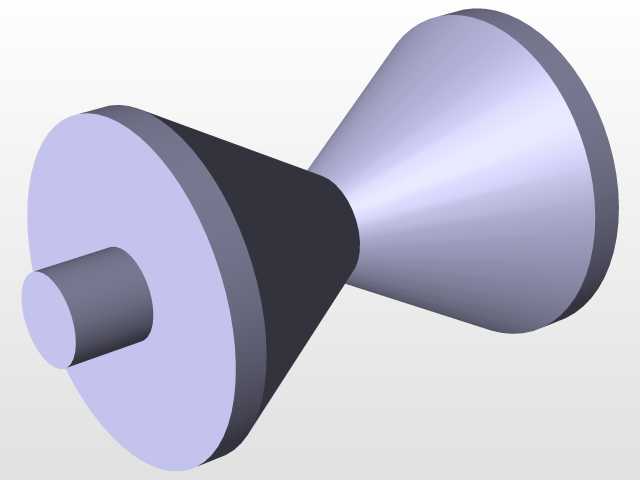

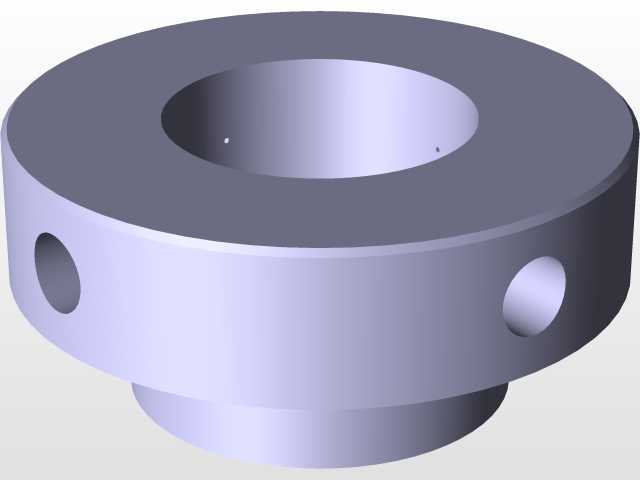

　　铰接座与前端承载构件通过销轴连接，可绕铰接轴完成一定角度的转动，调整到目标角度后，沿铰接座圆周分布的多根径向定位销可插入对应定位孔，完成角度位置的锁止，这种设计相比单螺栓锁紧的结构，抗剪切能力更强，能承受更大的径向载荷与振动冲击，适合在有持续振动的工业设备场景下使用。前端的锥筒承载段采用渐变锥面结构，小端与铰接段连接，大端可对接外部锥筒类构件，锥面的锥度经过匹配设计，既能保证对接时的同轴度，又能通过锥面配合实现一定的自定心效果，减少安装对位的调整工作量。从安装边界来看，尾部法兰的外径尺寸适配常规工业安装的螺栓孔距标准，铰接段的转动范围覆盖正负15度的俯仰调整与小范围周向偏转，整体结构的外轮廓没有突出的尖锐棱角，

　　安装时不需要额外预留过大的操作空间，铰接部位的销轴采用可拆卸设计，后期维护时可快速拆解更换磨损的铰接衬套，不需要整体拆卸整个支架。在实际选型应用中，这类支架常用来支撑小型喷管、传感器探头、光路连接筒等需要微调安装角度的构件，相比固定式焊接支架，它的调整灵活性更高，相比全自由度的云台结构，它的结构刚度更好、承载能力更强，成本也更低，适合对调整精度要求不是极高、但需要结构长期稳定保持姿态的工业场景。建模过程中对铰接部位的配合间隙做了合理预留，既保证转动时没有卡滞，又不会因为间隙过大导致调整后出现姿态窜动，所有安装孔的位置都符合通用机械安装的尺寸规范，可直接适配标准件选型，不需要额外定制非标准连接件。
