车辆传动系统离合器片总成结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:451572

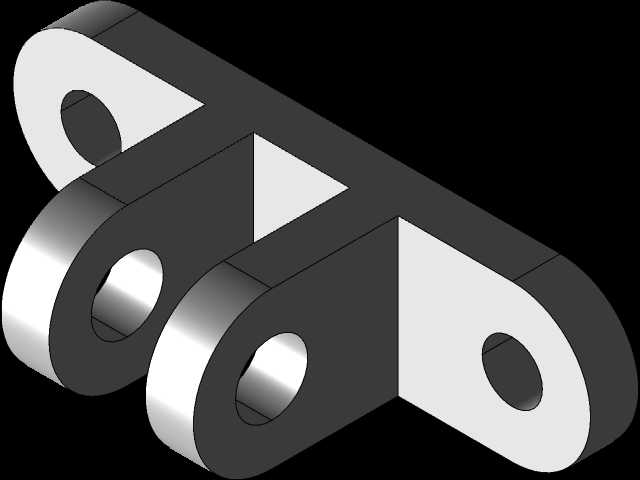

  • 车辆传动系统离合器片总成结构设计

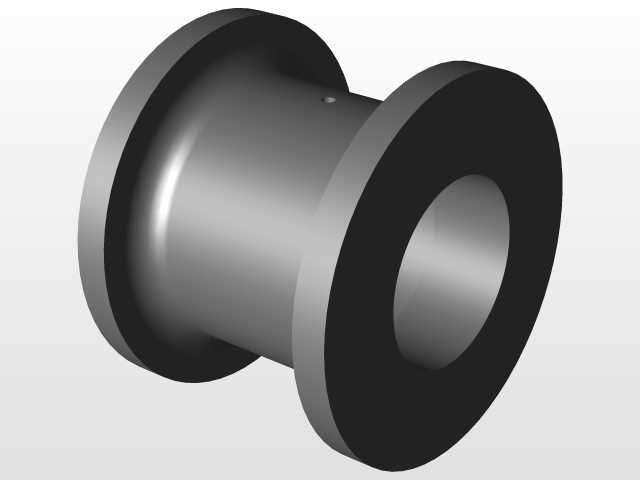

  • 车辆传动系统离合器片总成结构设计

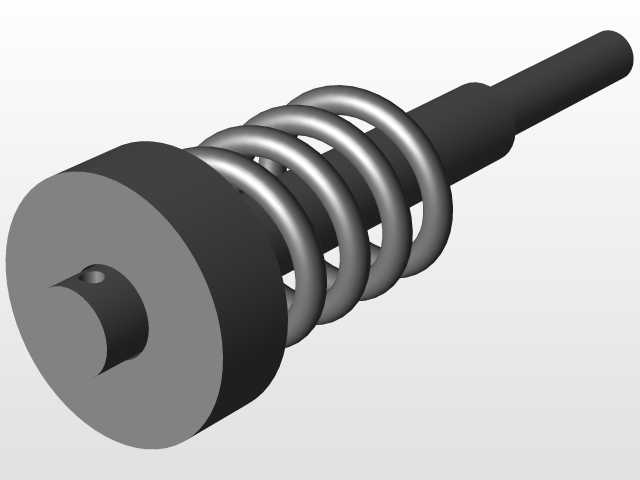

  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计
  • 车辆传动系统离合器片总成结构设计

  在商用车、乘用车的手动挡传动系统以及部分工程机械的动力切换单元中,离合器片总成是直接决定动力传递平顺性、传动系统寿命的核心部件,日常工况中需要频繁承受发动机输出端与变速箱输入端的转速差冲击,在换挡动作执行时快速切断动力传递,换挡完成后平稳结合实现扭矩的无冲击传输,避免传动齿轮受硬冲击打齿,同时在传动系统过载时通过摩擦副的微量打滑实现过载保护,防止发动机、变速箱内部的刚性零件受过大扭矩冲击断裂。这套离合器片总成的设计围绕摩擦传动的核心需求展开,核心摩擦区域采用环形分区布局,摩擦面的径向尺寸匹配对应排量发动机的最大输出扭矩,预留足够的摩擦接触面积,避免长时间半联动状态下摩擦面温度快速升高导致摩擦系数骤降,

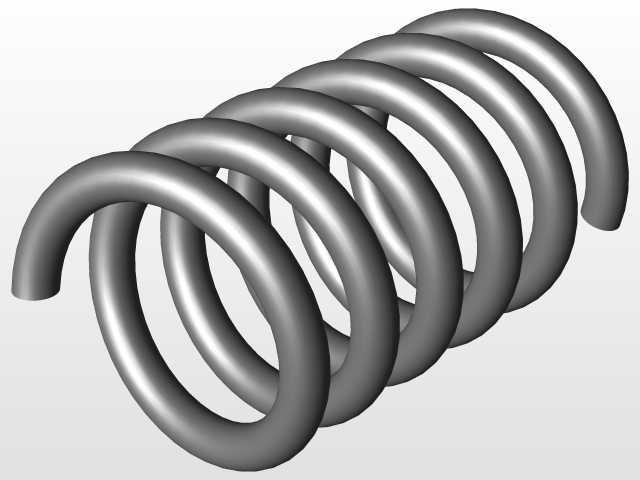

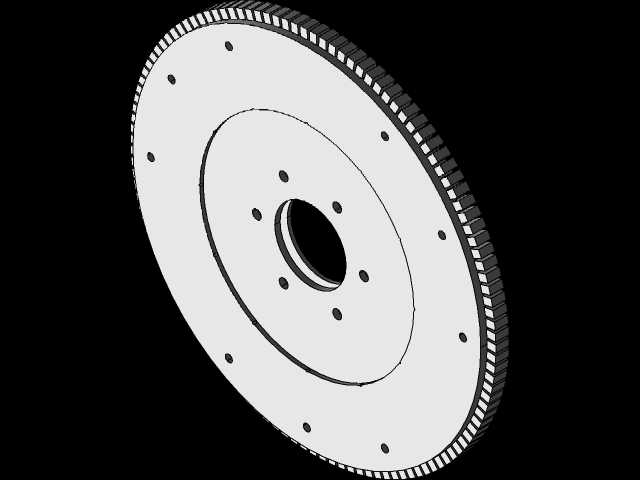

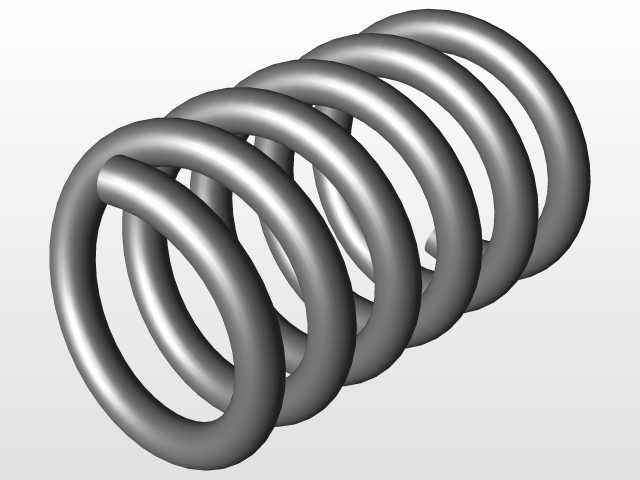

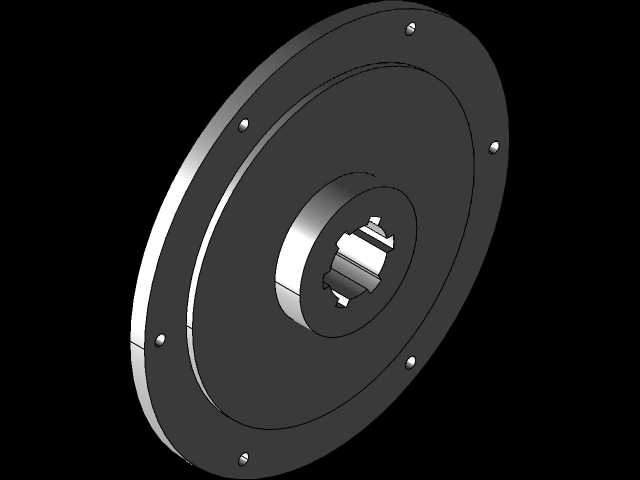

  也就是日常工况中遇到的离合器打滑问题。总成的中心花键孔采用渐开线花键结构,与变速箱输入轴的配合间隙控制在合理公差范围内,既保证滑动顺畅无卡滞,又避免间隙过大导致结合时出现冲击异响,花键的齿形公差、表面硬度都经过匹配设计,能承受频繁轴向滑动带来的磨损。总成的从动盘部分设置了轴向缓冲结构,沿圆周方向均匀布置的缓冲弹簧能在动力结合时吸收瞬间的扭矩冲击,让摩擦片从分离到结合的过程中扭矩传递呈线性增长,避免车辆起步时出现闯动,同时抵消发动机运转时输出的扭转振动,减少振动传递到变速箱壳体引发的整车NVH问题。从安装边界来看,整个总成的轴向厚度匹配对应车型离合器压盘与飞轮之间的安装间隙,不需要额外调整垫片即可完成装配,

  外圆直径严格适配离合器壳体内腔尺寸,旋转过程中不会与壳体周边的零件发生运动干涉,总成的整体动平衡精度满足高转速运转要求,在发动机最高转速区间内旋转不会出现明显的径向跳动,避免摩擦片偏磨导致的结合抖动。在实际结构设计过程中,摩擦片的铆钉采用沉头布局,铆钉头部低于摩擦面一定距离,保证摩擦片磨损到极限厚度前铆钉不会直接接触飞轮与压盘表面,避免刮伤两个配合面的精加工表面;从动盘的钢片采用合适厚度的弹簧钢板冲压成型,既有足够的刚性传递扭矩,又有微量的轴向变形量保证摩擦面与飞轮、压盘表面完全贴合,不会出现局部接触导致的摩擦面偏磨、局部过热烧蚀问题。
