星型布局活塞连杆组径向动力装置

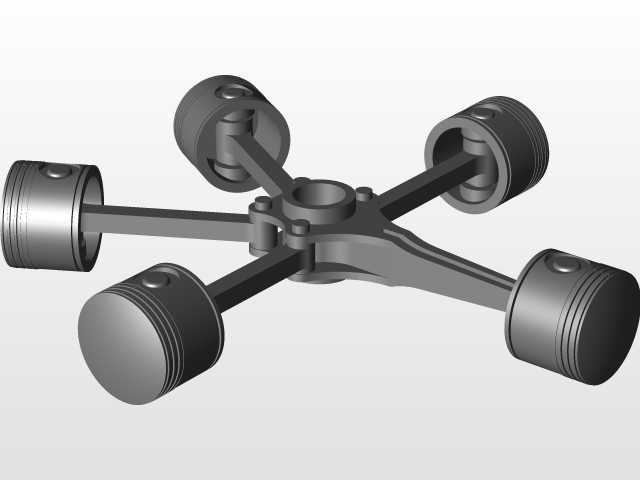

　　这类径向布局的活塞连杆动力结构，最早在航空活塞动力领域得到广泛应用，凭借周向均匀布置的气缸单元，能在紧凑的径向尺寸内实现更大的总排量，相比直列、V型布局的同排量动力单元，径向结构的曲轴长度更短，整体刚性表现更优，运转时各缸往复惯性力可沿周向相互抵消大部分，整机振动水平控制难度更低。在实际工程应用中，这类结构除了早期轻型通航飞机的动力配置，也常被小型固定动力站、特种作业无人装备、复古定制动力装置采用，部分小型农用作业机械的辅助动力单元也会选用这类布局，依托其结构简单、维护便捷、风冷适配性强的特点，适配缺乏复杂液冷维护条件的野外作业场景。从结构设计逻辑来看，该动力单元采用单曲柄销配合多组连杆的铰接布局，

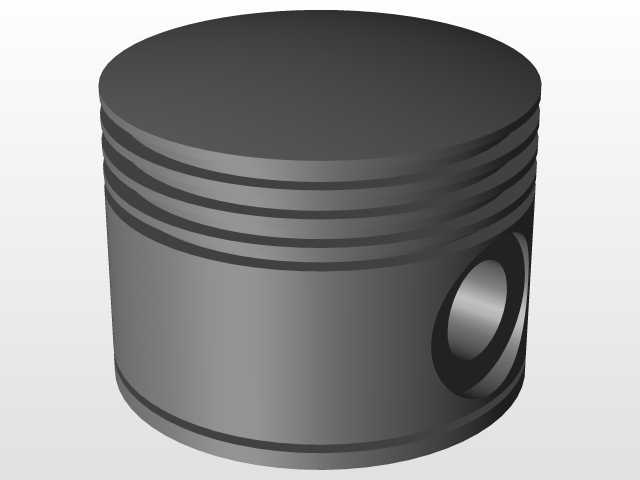

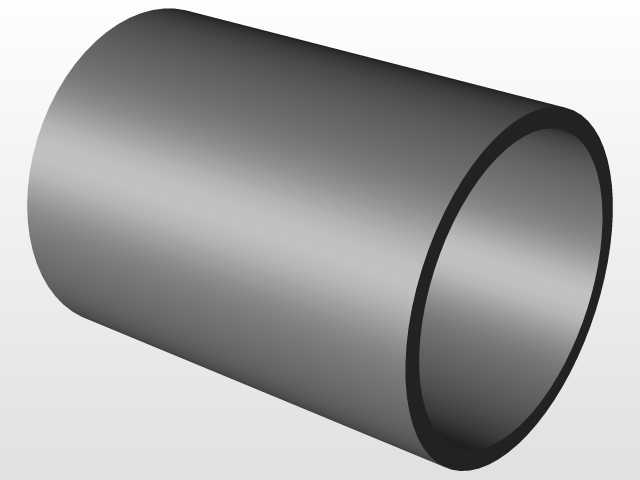

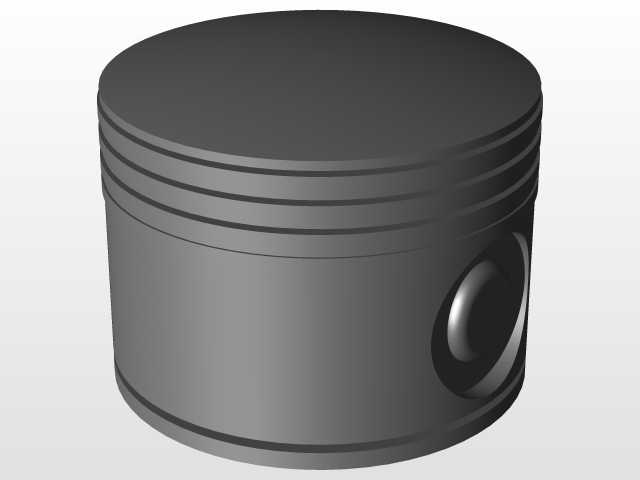

　　所有活塞的连杆大端共同铰接在中心曲柄的同一销位上，这种设计省去了多缸机的多曲拐结构，曲轴加工难度大幅降低，同时周向等角度分布的气缸，让每一组活塞的做功行程可以沿圆周均匀错开，动力输出的平顺性远优于同缸数的直列单排结构。设计过程中需要重点关注连杆大端的铰接配合间隙，由于多组连杆共用同一曲柄销，销面的润滑通路设计需要覆盖所有连杆的摆动接触面，避免局部缺油导致的磨损加剧；活塞部分的裙部导向长度需要匹配气缸的行程参数，保证往复运动过程中不会出现偏磨敲缸的问题，周向布置的气缸安装法兰需要统一加工基准，保证各缸中心线精准交汇于曲柄销中心，否则会出现连杆侧向受力异常，导致运转卡滞甚至结构断裂。从安装边界来看，

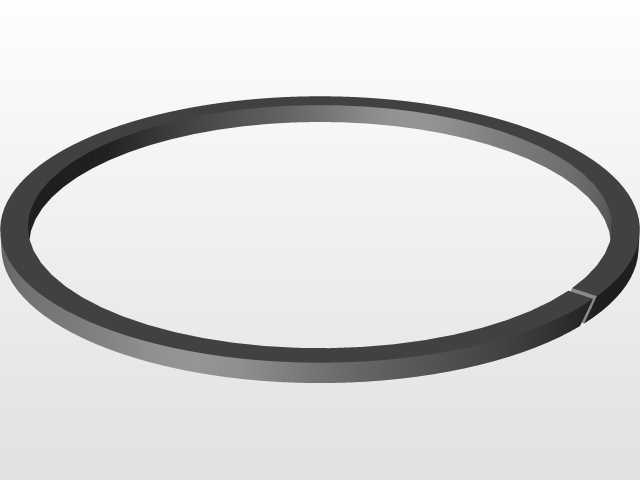

　　这类径向动力单元的轴向尺寸远小于同排量的直列机型，安装时主要占用径向圆周空间，适合安装舱体为短粗圆柱形态的装备，安装支点通常布置在中心曲轴箱的周向法兰位置，需要匹配动力输出端的同轴度公差，避免曲轴运转时承受额外的径向载荷；进气与排气接口可沿气缸周向灵活布置，适配不同安装空间的管路走向需求，风冷散热的结构形式也省去了冷却液管路的布置空间，进一步降低了整机集成的复杂度。在结构细节上，每一组活塞都配置了独立的活塞环组，保证气缸压缩压力满足做功需求，连杆采用分叉式铰接结构，保证各连杆在曲柄销上的摆动互不干涉，中心曲轴的平衡块配置需要匹配所有活塞连杆组件的往复质量，将剩余不平衡量控制在允许范围内，降低高转速运转时的轴承载荷。
