星型布局活塞连杆曲轴联动组件

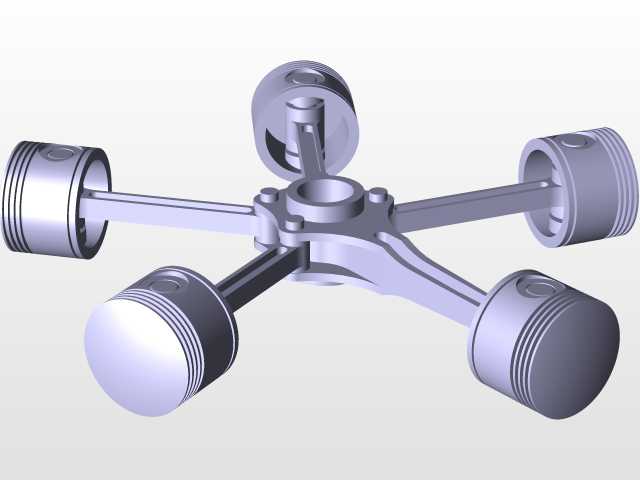

　　这套径向排布的动力组件，最早在航空活塞动力装置上得到大规模应用，后续也延伸到小型固定翼通航飞机、轻型直升机、老式农用拖拉机及部分特种应急动力单元中，核心优势是同排量下轴向尺寸远小于直列、V型排布结构，曲轴输出端的扭矩输出更均匀，不需要额外加装大质量平衡轴就能抵消大部分往复惯性力，对于安装空间轴向受限、对动力单元迎风面积不敏感的场景适配性极强。从结构设计逻辑来看，五组活塞沿中心曲轴轴线呈等角度圆周排布，每一组活塞通过独立的连杆与中心曲柄销铰接，这种设计下所有连杆共用同一曲柄销，曲轴的主轴颈数量被压缩到最少，整体曲轴的加工难度相比多缸直列结构大幅降低，同时所有缸体的散热面都暴露在外侧，风冷条件下的散热效率远高于缸体叠放的排布形式，

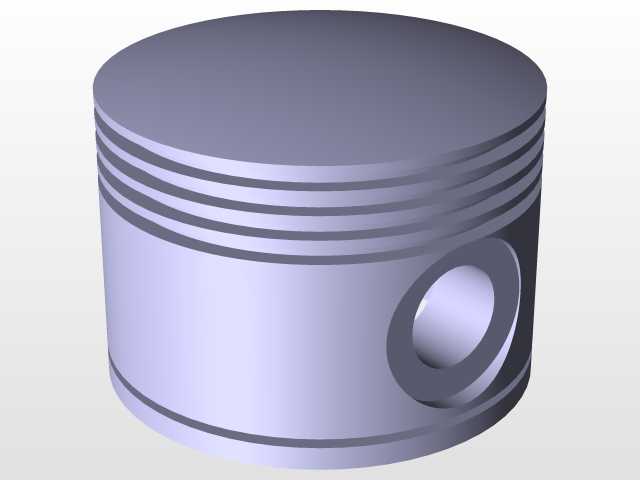

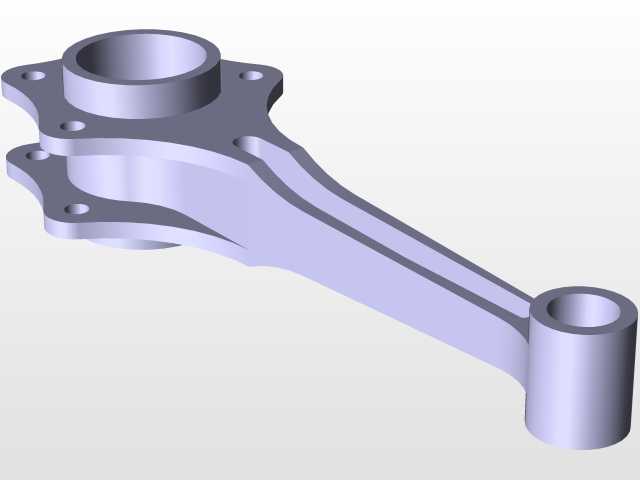

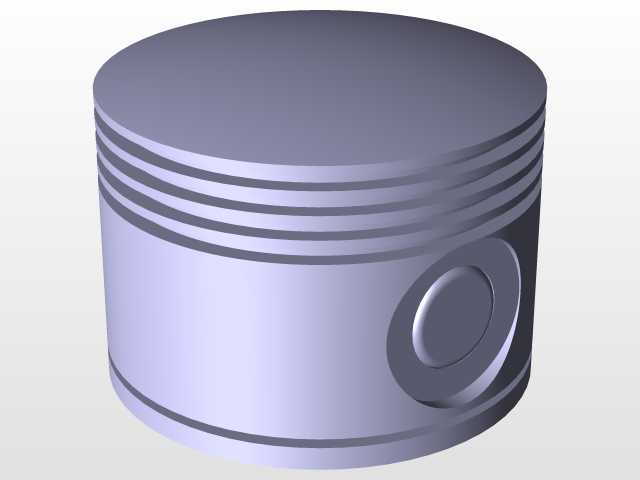

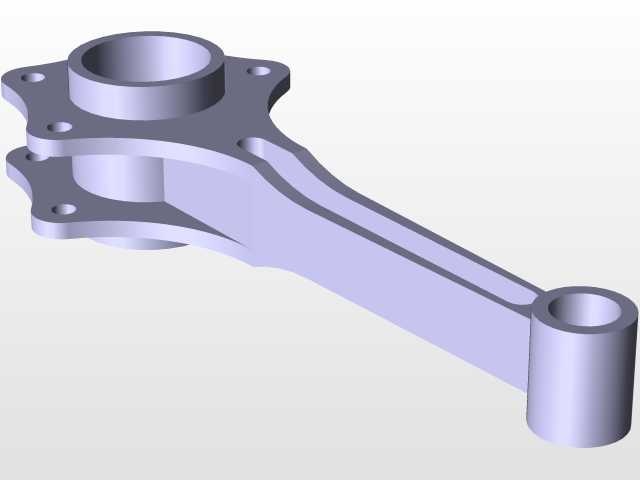

　　不需要设计复杂的水冷夹套就能满足持续运转的散热需求。实际安装时需要注意，中心曲轴的输出端需要匹配对应扭矩的联轴器，由于径向缸体的外轮廓是圆周形，安装支架需要预留足够的周向避让空间，避免活塞运动到下止点时与支架结构产生干涉；连杆与活塞销、曲柄销的配合间隙需要按照往复运动件的公差要求严格控制，间隙过大会导致运转时的敲击异响，间隙过小则会在热机状态下出现卡滞，影响动力输出的平顺性。设计过程中需要重点校核连杆的抗弯强度，由于径向排布的连杆在运动过程中除了承受活塞传递的燃气压力，还要承受自身离心力带来的弯曲载荷，连杆杆身采用工字形截面可以在控制重量的前提下提升结构刚度，活塞环槽的位置需要对应缸套的有效行程，

　　确保活塞运行到上下止点时活塞环不会脱出缸套工作面。这类结构的动力单元在维护时不需要拆解整个动力总成就能单独更换外侧的活塞组件，对于野外作业、航空应急场景下的快速维修十分友好，日常运转时的振动特性也更适合搭载在对振动敏感的轻型飞行设备上，不会因为多缸点火间隔过大导致机身出现共振问题。
