带安装底座的滚轮支撑结构设计

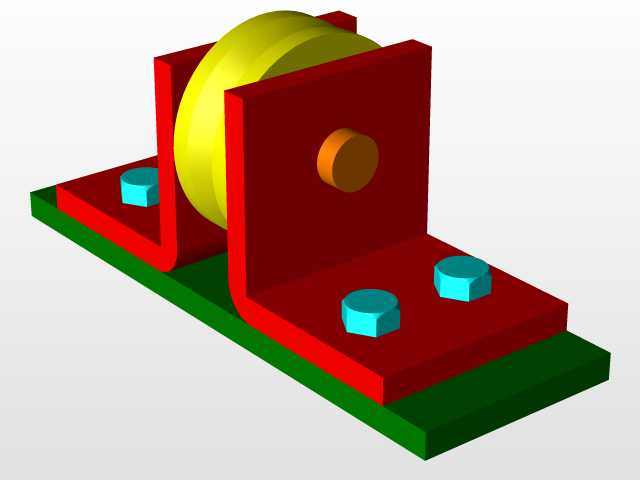

　　该支撑结构多用于小型行走设备的轮组承载环节，常见于轻型输送线移动工位、小型巡检设备底盘、工装夹具移动平台等场景，核心作用是为滚轮提供稳定的安装定位，同时将轮组承受的载荷均匀传递到底部安装基面，避免轮轴受偏载出现变形卡滞。从结构布局来看，整体采用L型折弯式立板搭配平板底座的形式，两侧立板对称布置，中间预留滚轮安装空间，轮轴贯穿两侧立板的同轴孔位，轴端通过轴向定位结构限制滚轮的窜动，滚轮与立板之间预留合理的转动间隙，避免运转过程中出现摩擦异响。底座部分设置了四个内六角螺栓安装位，安装孔位采用对称分布设计，可适配常见的型材安装基面或钢板焊接基面，安装时可通过调整螺栓预紧力保证底座与安装面完全贴合，避免长期受载后出现连接松动。

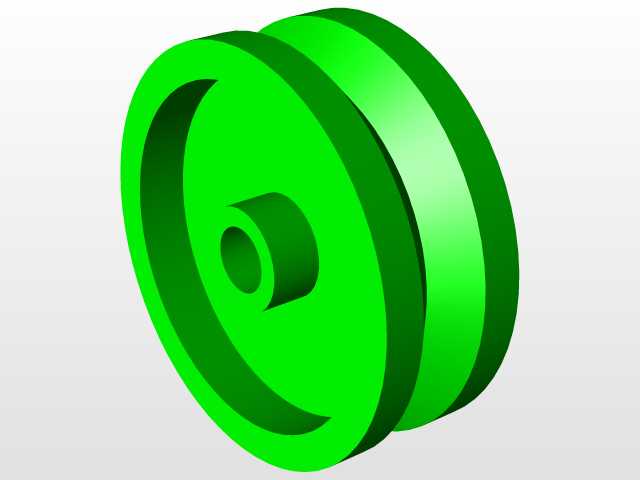

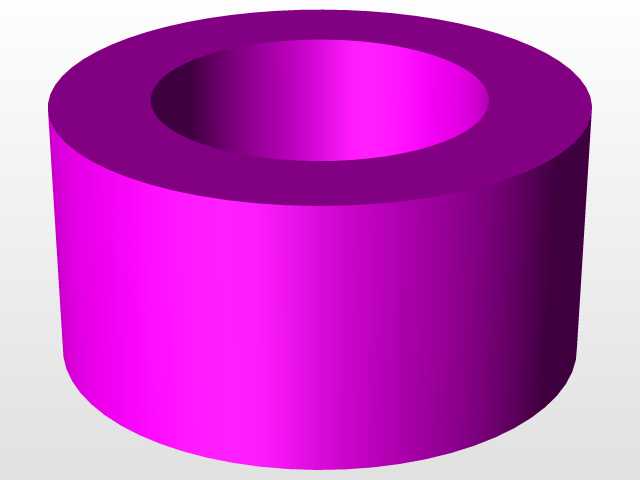

　　立板与底座采用一体化折弯成型结构，相比拼接焊接结构拥有更好的结构刚性，在承受垂直方向冲击载荷时，折弯处的应力集中系数更低，可有效降低结构开裂的风险。滚轮采用圆柱面外形，接触面积大于普通球面脚轮，在平整地面上行走时压强更小，不易损伤环氧地坪或PVC地面，同时滚轮的宽度经过匹配设计，在承受额定载荷时不会出现轮体过度形变。设计过程中优先考虑了装配工艺性，轮轴与立板孔采用间隙配合，现场装配时无需额外修配即可完成组装，四个安装螺栓的孔位周边预留了足够的扳手操作空间，使用常规内六角扳手即可完成全部安装操作。结构的安装边界充分考虑了通用设备的安装需求，底座的长宽尺寸适配多数小型移动设备的底盘安装空间，立板高度经过校核，

　　保证滚轮安装后底部基面与地面预留足够的间隙，不会出现底座蹭地的情况，同时整体重心偏低，设备行走过程中不易出现侧翻。在实际使用场景中，该结构可根据承载需求更换不同材质的滚轮，比如在需要静音的车间环境可替换聚氨酯滚轮，在有油污的工况可替换尼龙滚轮，立板与底座的通用结构无需修改即可适配不同材质的同尺寸滚轮，具备较好的通用性。
