工业设备铰接缓冲冲击连接组件

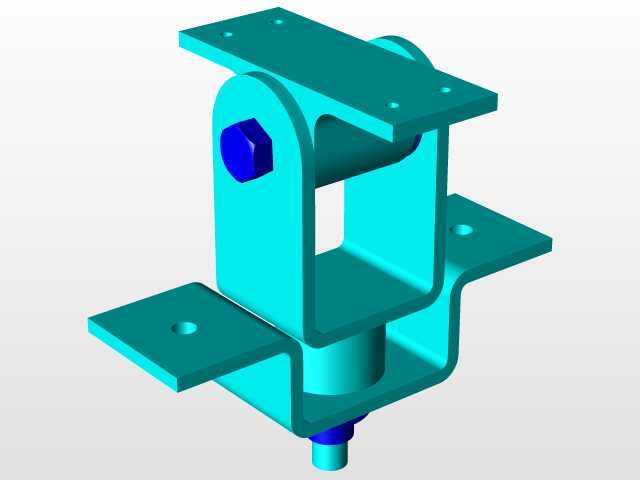

　　该冲击组件多用于存在往复冲击载荷的工业设备铰接部位，常见于工程机械悬架系统、自动化生产线缓冲工位、重型输送设备的限位连接端，核心作用是在两个相对运动的安装基体之间传递载荷，同时缓冲瞬时冲击带来的刚性碰撞，避免安装基体因应力集中出现焊缝开裂、连接螺栓断裂等失效问题。组件采用上下分体式安装支座搭配中间铰接回转体的结构形式，上下安装板均预留对应规格的螺栓过孔，可直接通过螺栓与上下安装基体完成固定，无需额外加工复杂的适配接口，安装时需保证上下安装板的平面度公差在0.1mm以内，避免铰接部位出现卡滞、偏磨问题。中间铰接部位采用销轴贯穿连接，销轴端部设置防松锁紧结构，可承受径向的冲击载荷同时允许上下支座在设计角度范围内做小幅回转摆动，

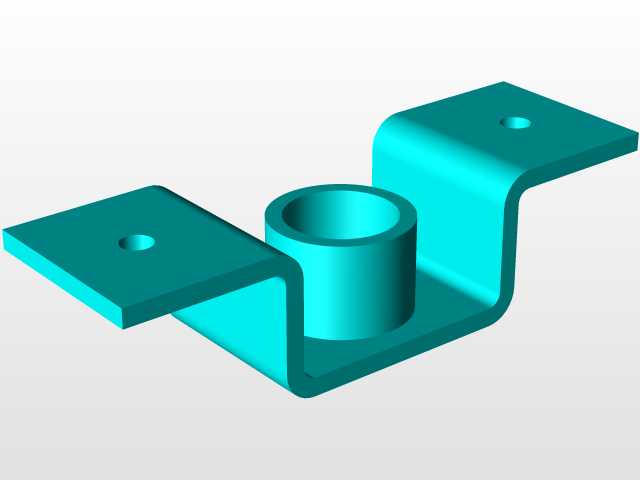

　　适配设备运行过程中产生的相对位移，不会因刚性约束产生附加内应力。下部延伸的缓冲柱结构可配合弹性阻尼元件使用，当冲击载荷超过设计阈值时，缓冲柱可沿轴向产生小幅位移，将瞬时冲击能量逐步耗散，避免载荷直接传递到安装基体上。设计过程中优先考虑了载荷传递路径的合理性，所有受力部位均做了圆角过渡处理，避免直角位置产生应力集中，支座主体采用弯折成型的板材结构，在保证整体结构强度的同时尽可能降低组件自重，减少运动过程中的惯性冲击。安装边界方面，上部安装板的孔位间距适配常规工业设备的标准安装孔距，下部两个侧翼安装板可根据实际安装场景选择单侧或双侧固定，适配不同的安装空间限制，铰接部位的回转间隙控制在0.05mm以内，既保证回转动作顺畅，又避免间隙过大带来的运行异响与冲击磨损。该组件可直接替换同规格的刚性铰接支座，在存在振动、冲击的工况下能有效提升连接部位的使用寿命，降低设备运维过程中连接件的更换频率。
