插齿机用切削刀头装配结构设计

项目分类:机床 发布时间:2021-12-10 ID:451588
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计
  • 插齿机用切削刀头装配结构设计

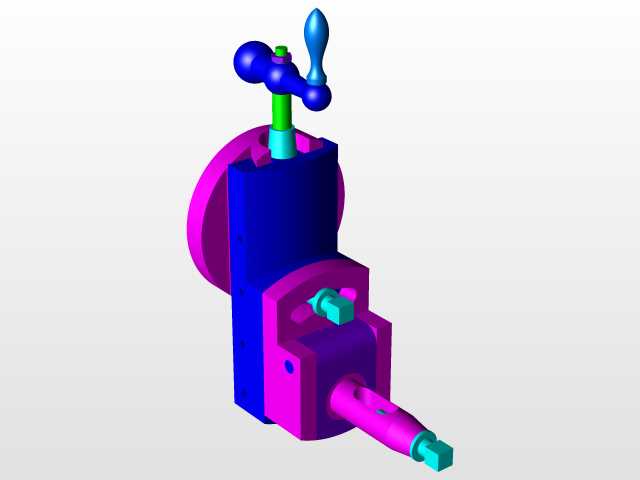

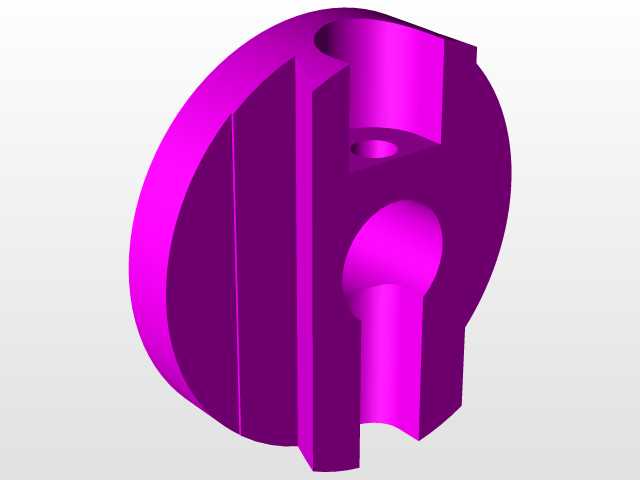

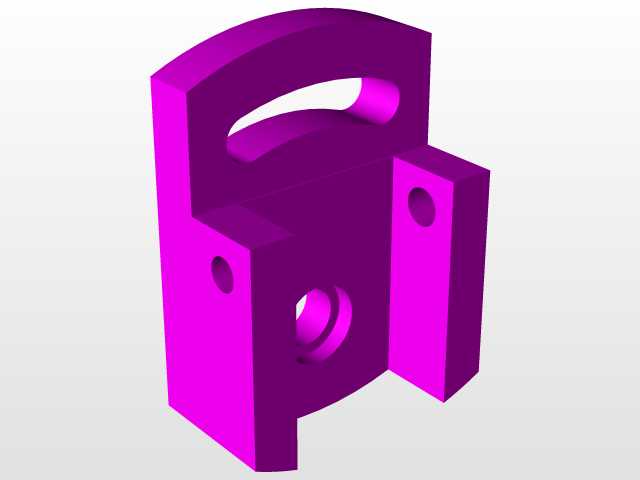

  这套插齿刀头装配结构,主要适配中小型立式插齿机的齿轮切削工位,多用于中小模数直齿、斜齿圆柱齿轮的批量加工作业场景,在汽车变速箱齿轮、减速机传动齿轮、工程机械传动件的加工产线中,这类刀头总成是直接决定齿形加工精度的核心执行部件。从结构设计逻辑来看,整个总成采用立式分层布局,底部的安装基座设置有定位销孔与压紧螺栓过孔,可直接与插齿机的滑枕端面贴合定位,安装基准面的平面度设计公差控制在0.01mm以内,保证刀头往复运动的直线度不会因安装偏差出现偏移。基座侧面伸出的输出轴端用于安装插齿刀具,轴端设计有扁位与锁紧螺纹孔,可适配不同公称直径的插齿刀盘,刀具装夹后的径向跳动公差设计值不超过0.008mm,

  满足GB/T 10095规定的7级精度齿轮加工要求。上部的手动调节机构集成了行程微调与锁止功能,带防滑纹理的操作手柄可在设备停机状态下快速调整刀头的伸出长度,调整到位后通过侧面的锁紧销完成位置固定,避免切削过程中因切削力冲击出现位置窜动。总成内部的传动连接采用花键副传递往复切削动力,花键配合选用小间隙配合,既保证动力传递的刚性,又能在刀头微调时实现顺畅的轴向滑动。整个总成的外部轮廓做了干涉避让设计,最大回转半径控制在120mm以内,可适配加工直径200mm以内的齿轮工件,不会在插齿往复行程中与工件夹具、机床护罩发生运动干涉。油路通道在设计时直接集成在基座本体内部,可直接对接机床的集中润滑系统,在切削作业过程中持续向花键副、锁紧配合面输送润滑油,降低运动部件的磨损速率,延长总成的连续作业寿命。各连接部件的边角位置均做了R2以上的倒角处理,既避免装配过程中锐边划伤操作人员,也能减少应力集中,提升部件在高频往复冲击载荷下的结构强度。
