黄铜衬套压装插入机构三维结构设计

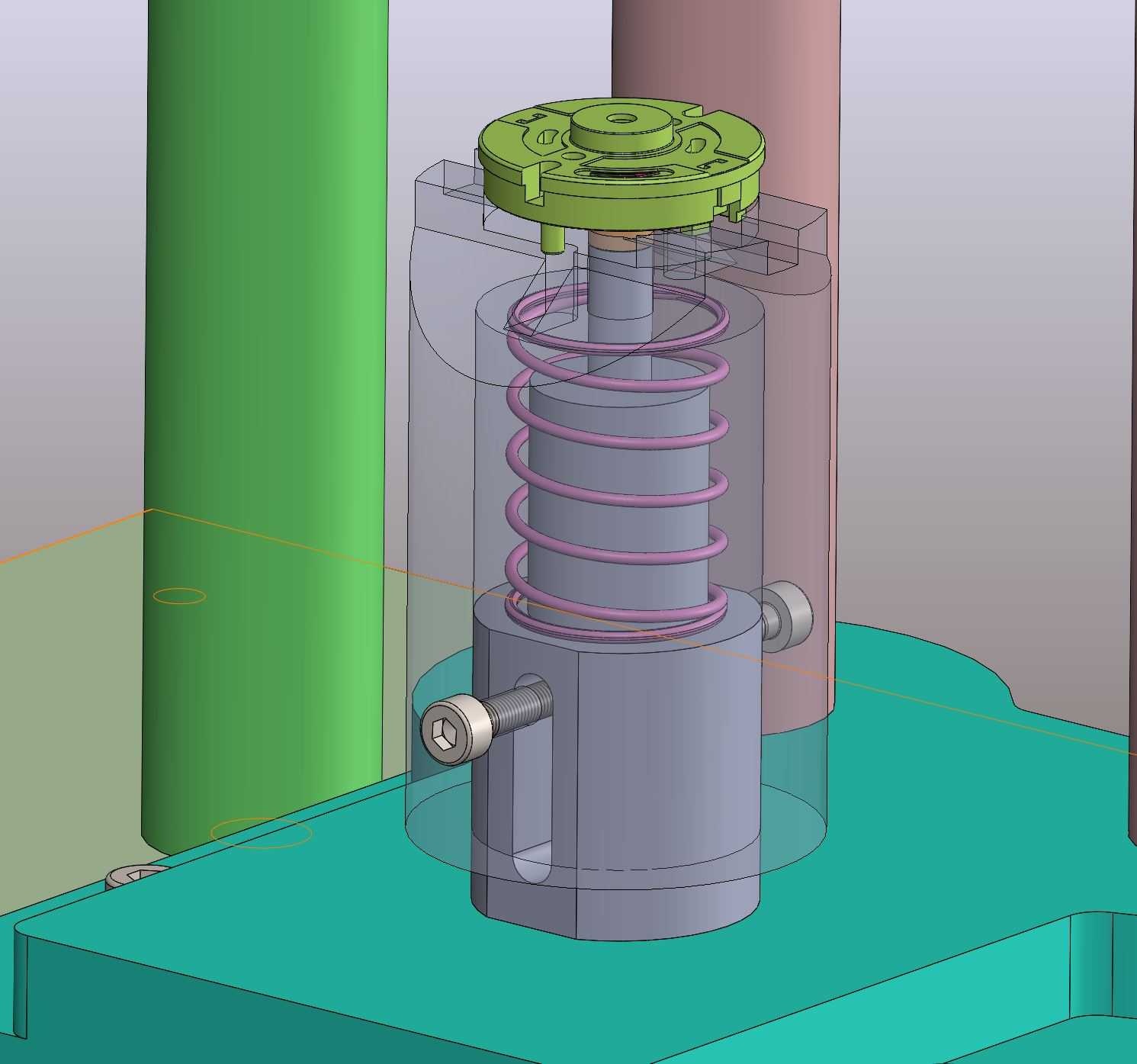

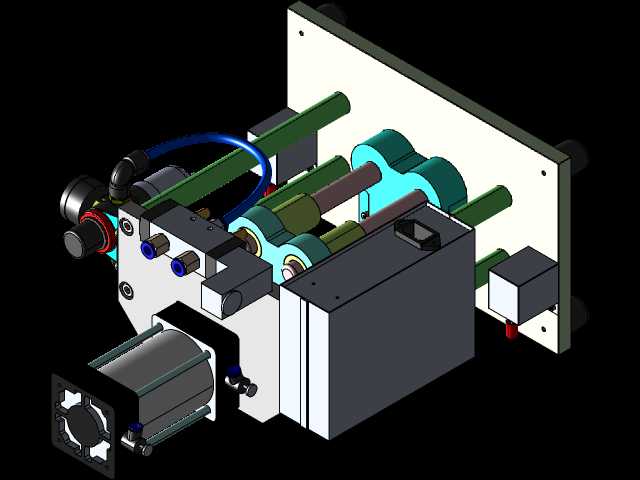

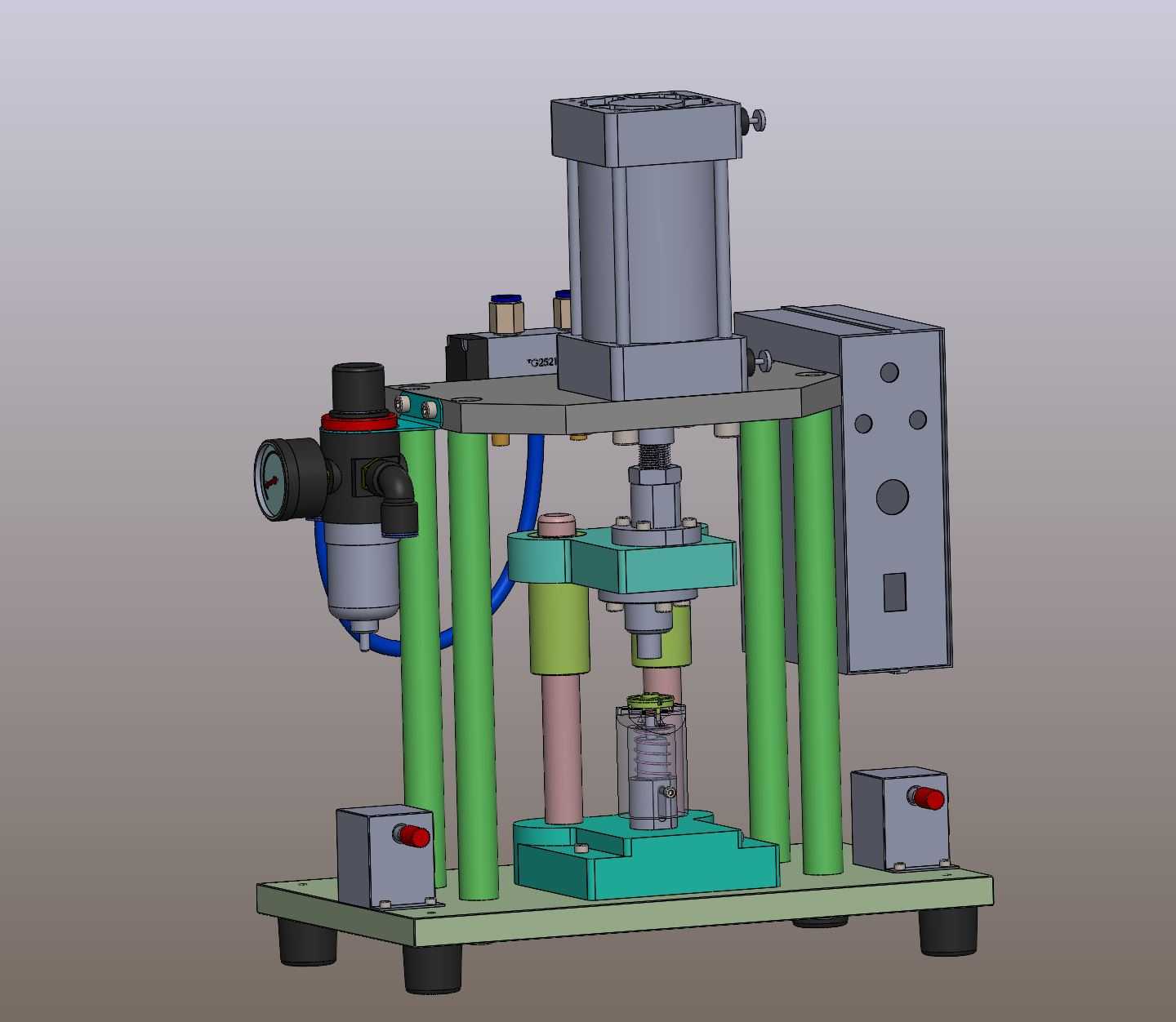

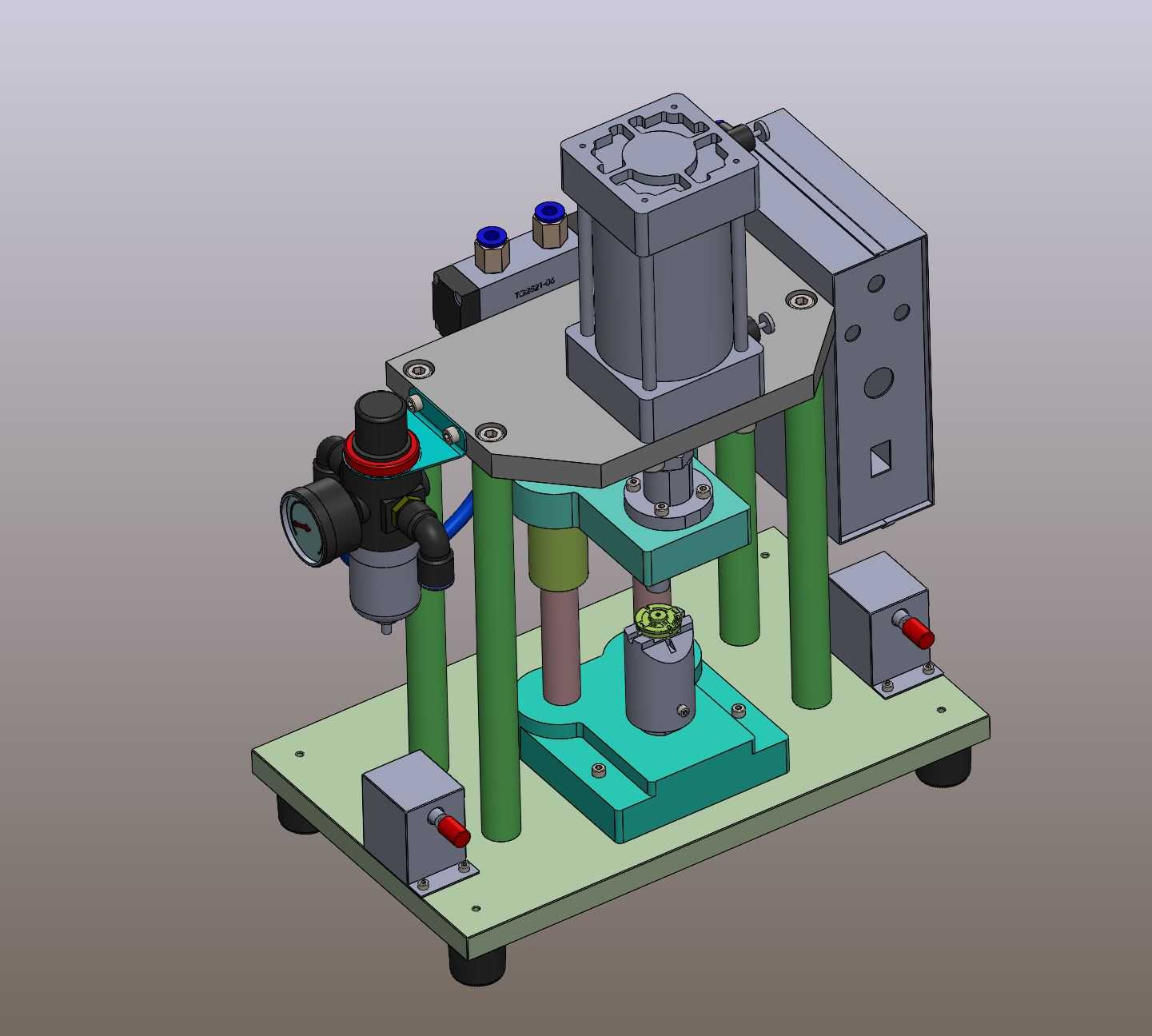

　　这套黄铜衬套插入机构主要面向小型电机、精密阀类零部件的装配工序场景，在直流电机装配线的端盖铜套压装工位应用较多，核心作用是将薄壁黄铜衬套平稳压入对应基座的安装孔内，避免铜套压装过程中出现偏斜、刮伤内孔、压装变形等常见装配缺陷。从结构设计逻辑来看，整套机构采用垂直压装的布局思路，底部为安装基准板，可直接固定在装配线的工位台架或者小型手动压台、气动压头的工作面上，安装边界适配常规小型压装设备的工作台面尺寸，不需要额外定制大尺寸安装转接板，适配性较强。机构核心的压装导向部分采用透明防护外罩做可视化防护，既可以观察内部弹簧的复位状态，也能避免压装过程中铜套碎屑、润滑脂飞溅到工位周边。内部的复位弹簧选用等节距圆柱螺旋压缩弹簧，

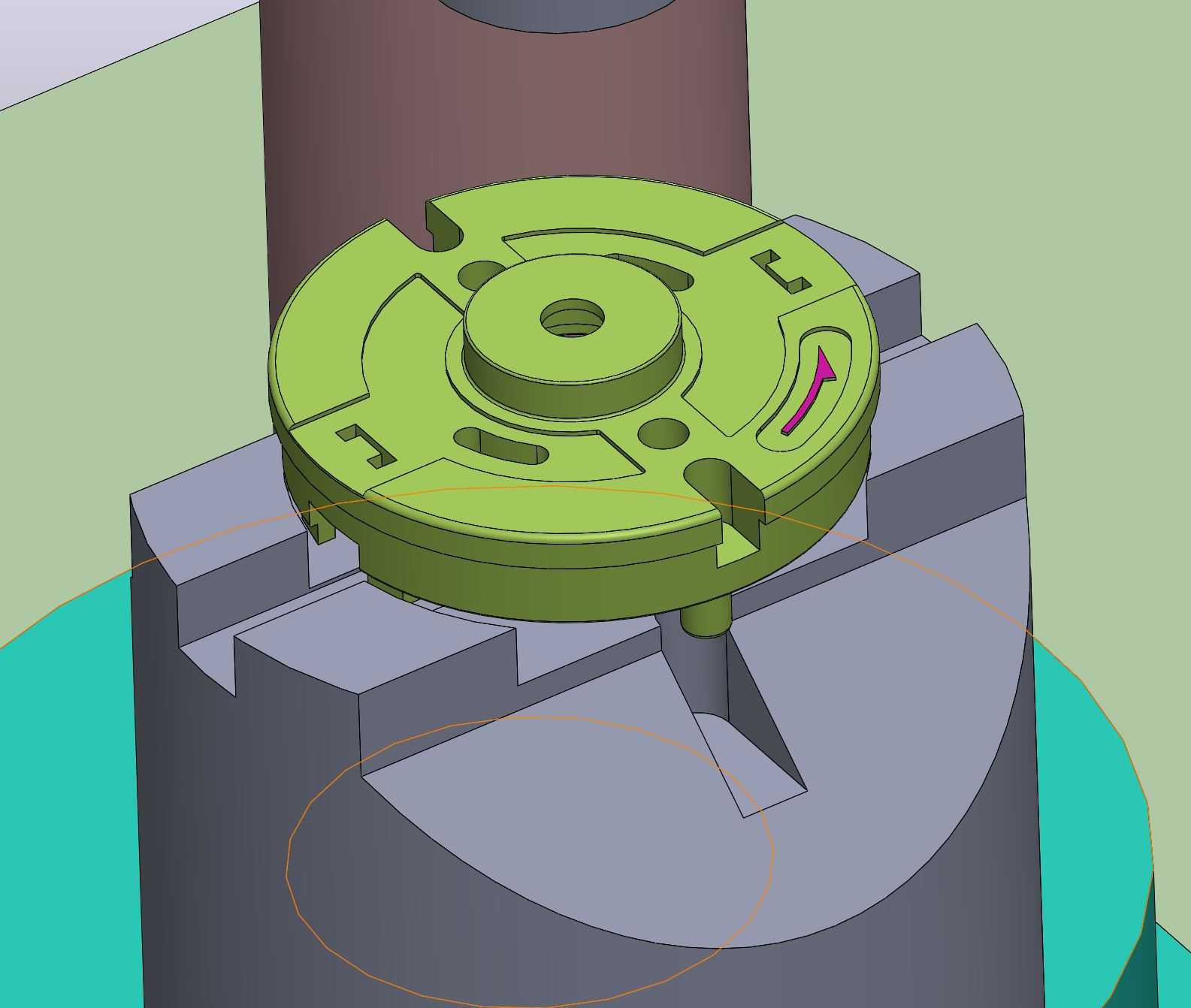

　　压装行程内弹簧压缩量线性变化，压头回程时可以自动带动压装杆复位，不需要额外设置回程驱动结构，简化了整体驱动逻辑。压装头与待压装黄铜衬套的接触端做了让位台阶设计，压装时压力均匀作用在铜套端面，不会挤压铜套内壁，保证压装后铜套内孔的圆度符合装配要求。侧面设置的锁紧螺钉用于调整压装杆的初始伸出长度，可适配不同高度规格的铜套压装需求，调整时只需要松开侧部螺钉，滑移压装杆到对应位置后锁紧即可，换型调整耗时较短。导向柱与压装杆之间采用小间隙配合，压装过程中压杆的径向窜动量控制在0.02mm以内，保证铜套压入时与基座安装孔的同轴度要求，避免出现铜套压偏导致的基座孔刮伤问题。整套机构的压装行程根据常规小型铜套的压入深度设计，

　　预留了10mm的超程余量，避免压头过压损坏工件基座。在实际产线应用中，这套机构既可以搭配手动压杆做小批量试制装配，也可以接驳气动压缸、伺服电缸做自动化线的压装工位单元，结构件多采用常见的标准件加工，加工成本较低，维护时只需要定期检查弹簧弹力、导向面的润滑状态即可，日常维护难度低。
