塑料真空成型台结构设计方案

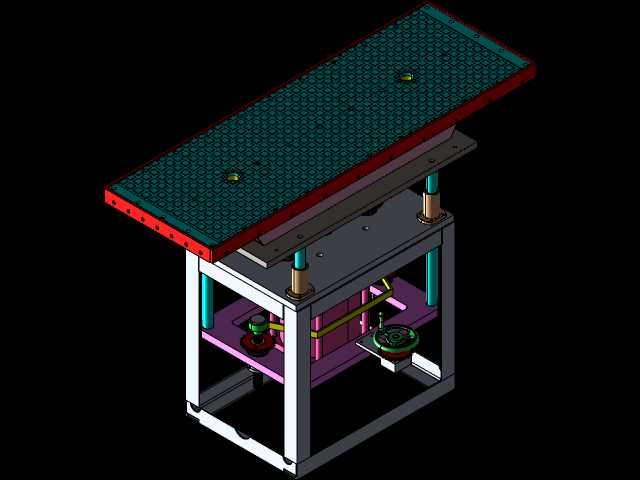

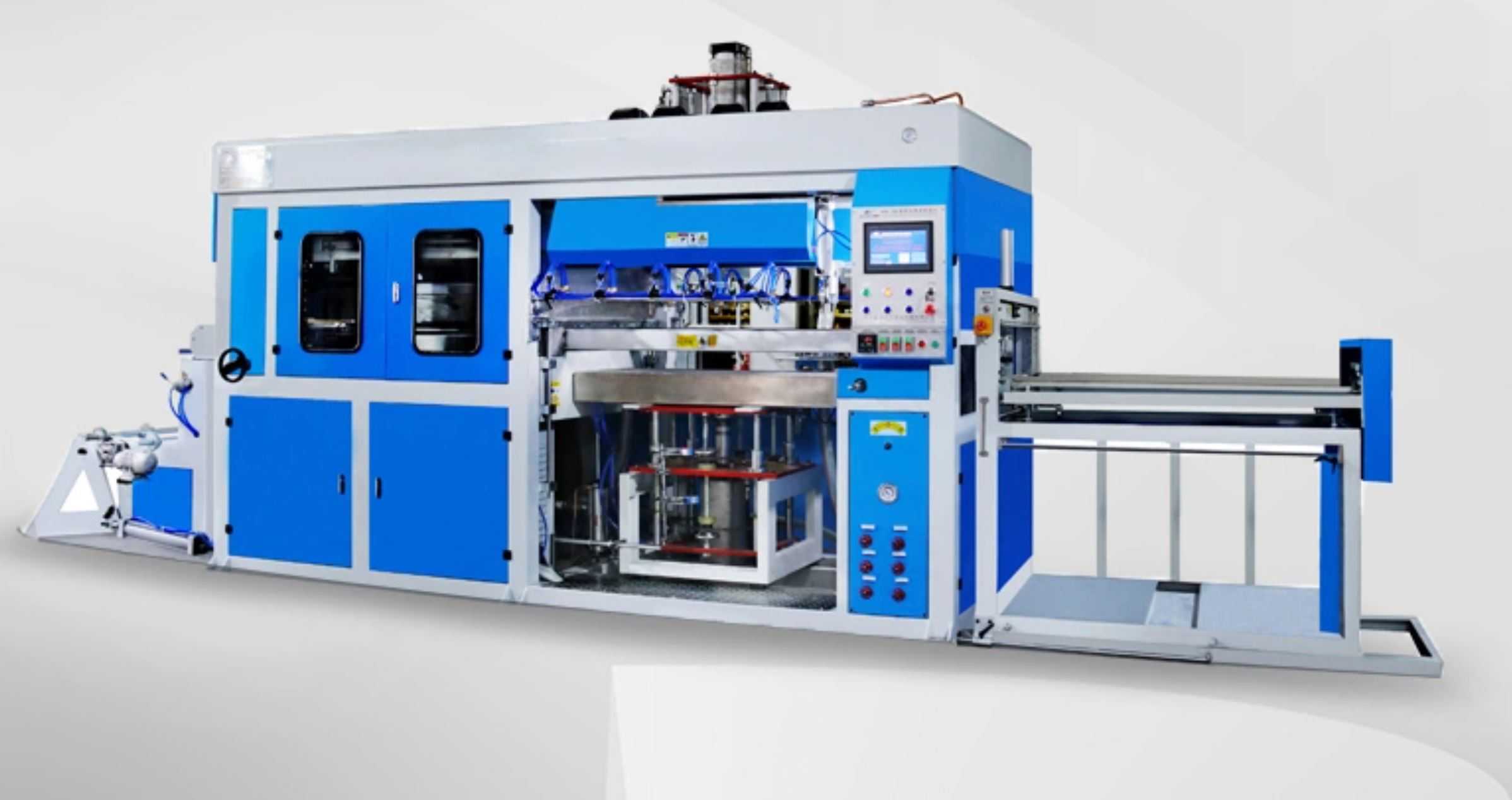

　　该成型台主要面向吸塑包装、薄塑料片材热成型加工场景，适配食品包装托盒、电子元器件吸塑托盘、日用品塑料外壳等片材类塑件的生产工序，可直接集成到半自动吸塑生产线的成型工位，也可作为单机工位完成小批量定制件的真空成型作业。设备核心功能是在片材加热软化后，通过平台表面密布的吸附孔形成均匀负压，将软化片材紧密贴合在模具表面完成冷却定型，配套的多组升降调节机构可适配不同高度的成型模具，同时保证合模、脱模过程的运行平稳性。从结构设计逻辑来看，顶层吸附平台采用带密集通孔的格栅式面板设计，下方连接渐变截面的真空集气腔，可保证整个平台工作面的负压分布均匀，避免出现局部吸附力不足导致的塑件成型缺料、表面褶皱问题；平台下方设置多层安装板，

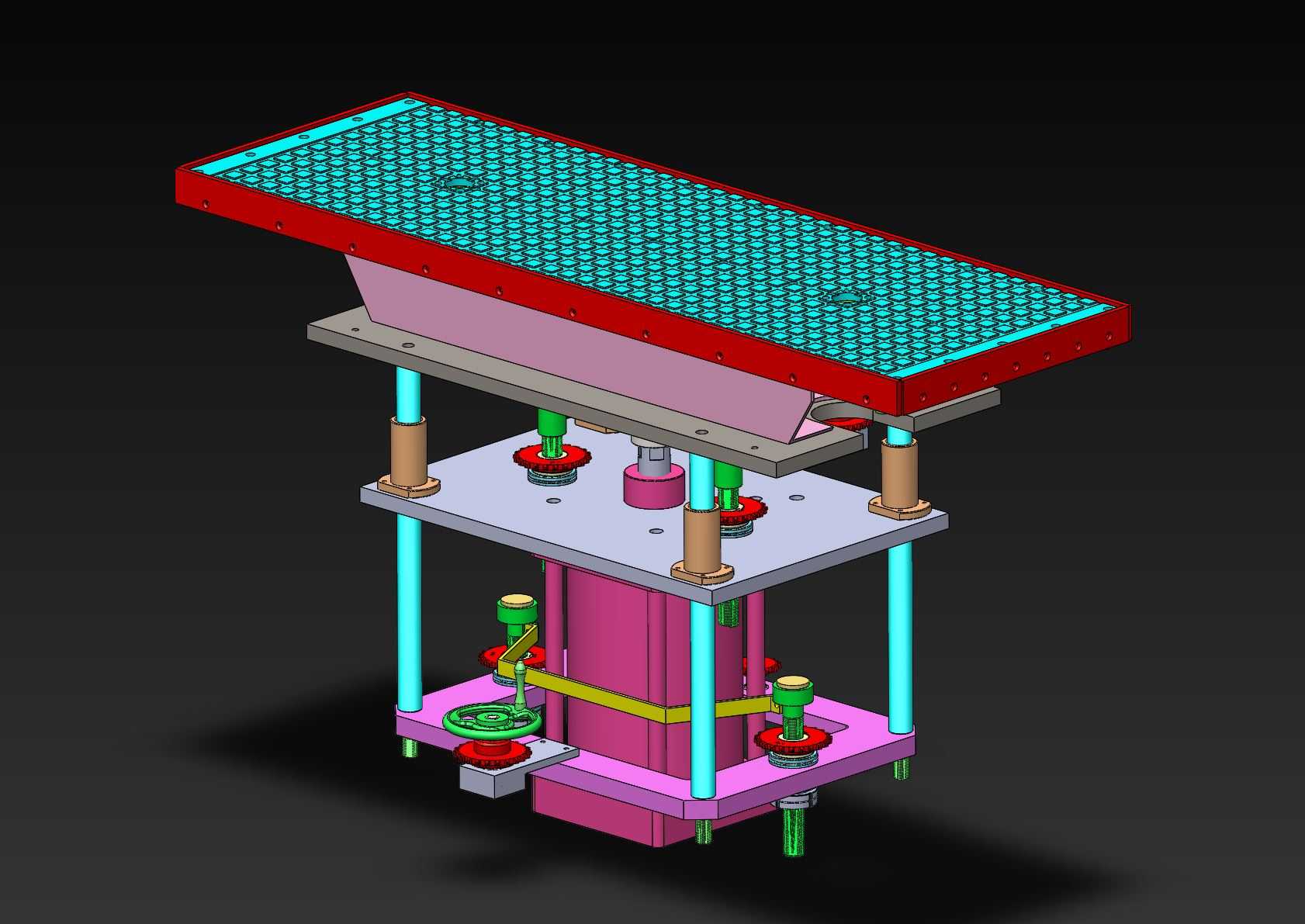

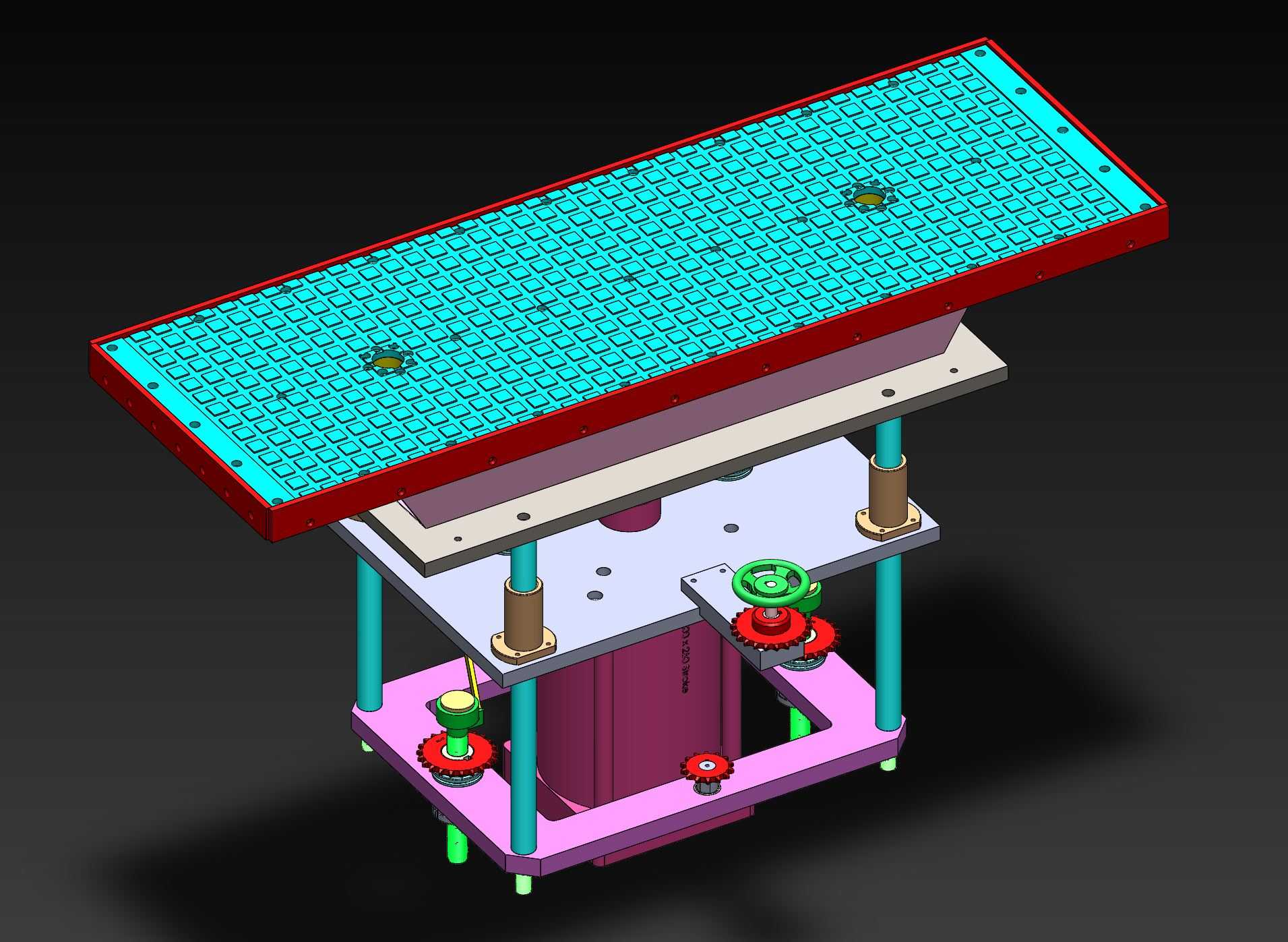

　　通过导向光轴完成各层板的运动导向，避免升降过程出现偏载卡滞。多组可调支撑柱搭配手轮调节结构，可根据模具实际高度快速调整平台开合行程，无需额外更换连接配件即可适配一定尺寸范围内的不同模具，减少换模调试的辅助工时。中部立柱作为主要承载结构，承担平台及模具的整体重量，周边布置的导向轴采用表面硬氧化处理，降低长期往复运动的磨损量，延长设备维护周期。安装边界方面，设备整体采用立式层叠布局，底部安装板预留标准设备安装孔位，可直接固定在生产线机架或独立设备机台上，外接真空管路接口设置在集气腔侧方，方便与车间集中真空系统或独立真空泵快速连接；各运动部件外侧预留足够的安全操作间隙，避免调试过程中出现运动干涉，同时方便日常对导向轴、

　　调节机构加注润滑脂做维护保养。设计过程中针对吸附孔的排布做了均布优化，孔间距根据常用片材厚度做匹配，既保证足够的吸附力，又避免孔位在塑件表面留下明显印痕影响外观质量；升降调节机构采用梯形螺纹传动，具备自锁特性，调整到指定高度后无需额外锁止即可固定位置，降低操作复杂度。
