滚花头带导向柱锁紧螺钉结构设计

　　这款带导向段的滚花锁紧螺钉，是面向工装夹具、检测治具、小型设备调节工位开发的手拧式紧固件，日常在电子装配工装、光学仪器调焦模块、实验室小型试验台的定位锁紧场景中十分常见，无需额外工具即可徒手完成锁紧与松脱操作，适配需要频繁拆装、快速调整工位的作业需求。

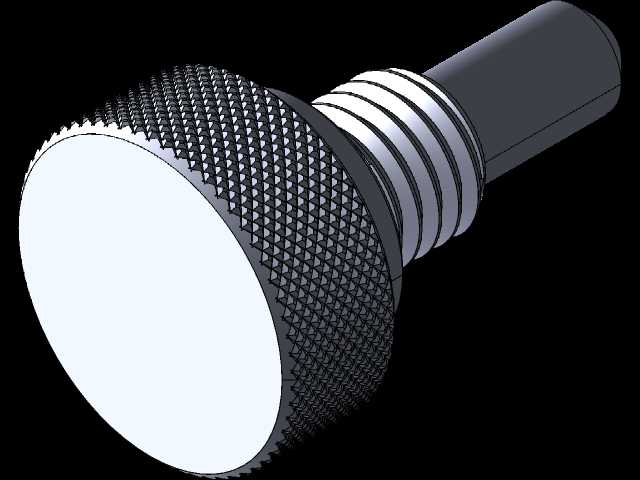

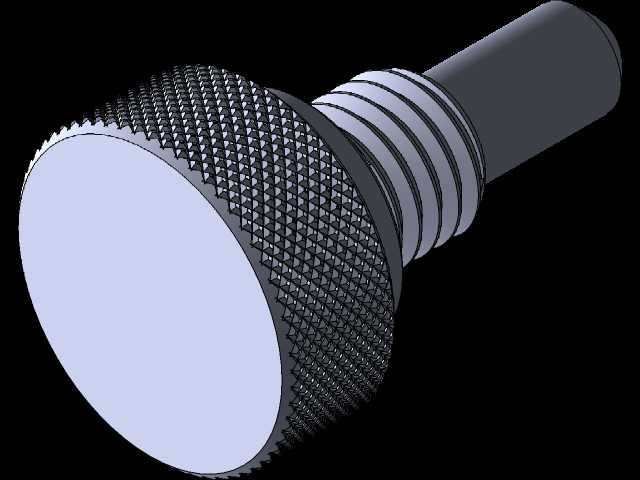

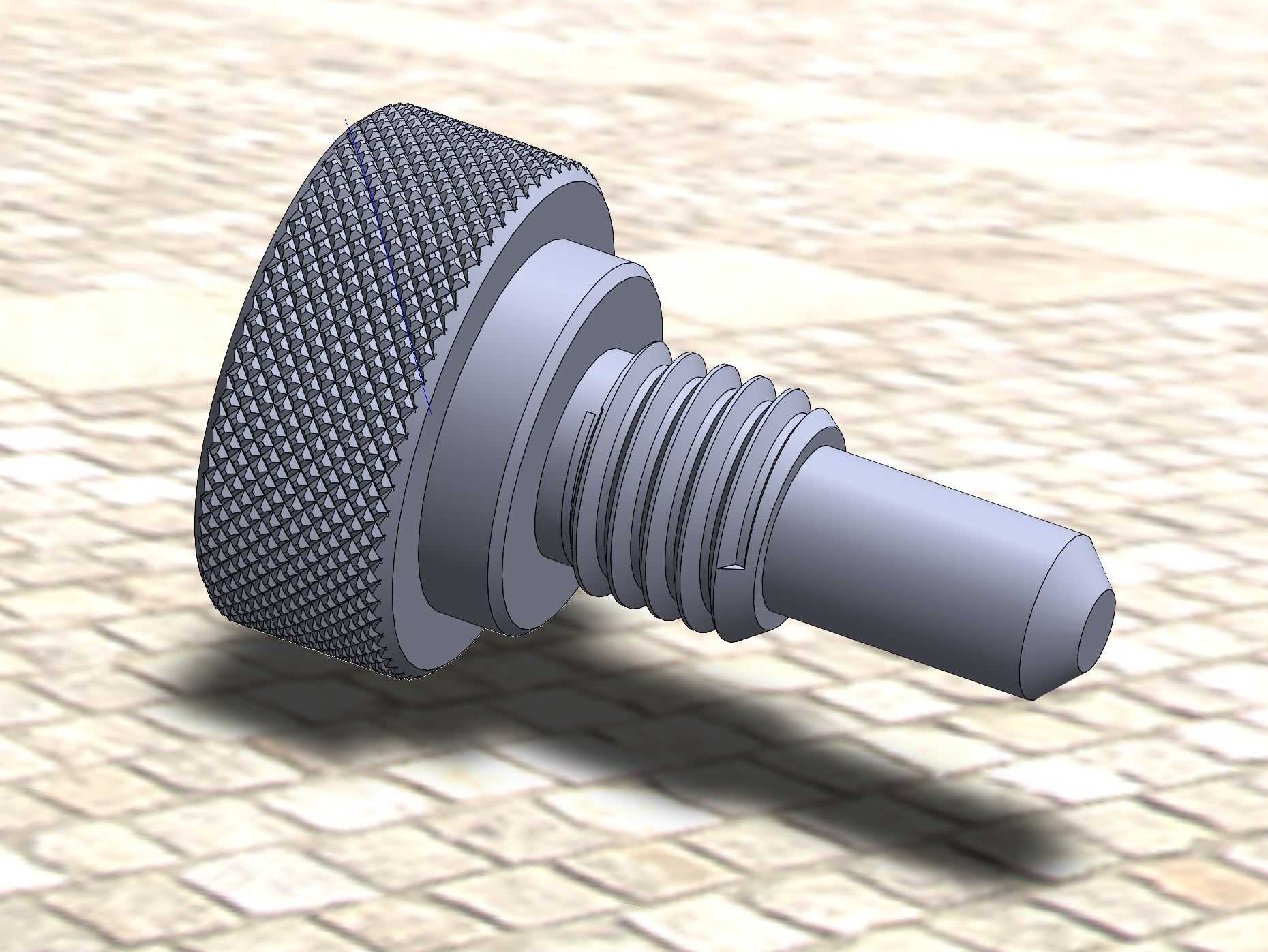

　　设计阶段首先考虑了徒手操作的人机工程需求，头部采用网纹滚花结构，滚花纹理的齿距与深度经过反复验证，既保证手部施力时不会打滑，又不会因为齿形过于尖锐划伤操作人员手部，滚花头的直径设定兼顾了施力力矩与安装空间限制，在狭小的工装安装位内也能顺利完成拧动操作，不会和周边的结构件产生干涉。螺钉中段设置的直径8mm g6公差导向柱，是这款零件区别于普通手拧螺钉的核心结构，在锁紧动作完成前，导向柱会先插入对应安装孔内，实现两个连接件的精准对位，避免螺纹旋合过程中出现偏斜、错牙的问题，同时g6级的公差配合能够保证导向段与安装孔的间隙控制在合理范围，既不会因为间隙过大导致定位偏移，也不会因为过盈配合出现卡滞、拆装困难的情况。

　　螺纹段的设计匹配常用的公制粗牙螺纹标准，螺纹收尾处设置了合理的退刀结构，避免螺纹加工末端出现不完整牙型影响锁紧强度，螺钉末端做了倒角导向处理，能够顺利旋入内螺纹孔，不会刮伤螺纹孔入口的牙型。从安装边界来看，这款螺钉的整体轴向尺寸经过紧凑化设计，头部厚度控制在合理范围，锁紧后头部突出安装面的高度不会占用过多外部空间，适配薄板类连接件、小型调节机构的安装需求，不会因为突出高度过高影响周边部件的运动轨迹。

　　实际应用中，这类锁紧螺钉常被用于工装夹具的快速压板锁紧、设备门板的免工具快拆、检测仪器的档位定位等场景，导向柱的存在能够让每次拆装后的复位精度保持在较高水平，避免反复拆装后出现定位偏移，减少反复校准的工作量。滚花头的材质选用与表面处理也兼顾了耐磨性与防锈需求，长期徒手操作不会因为汗液腐蚀出现锈迹，滚花纹理也不会因为频繁拧动出现磨损打滑的问题，螺纹段的强度经过校核，能够满足常规工位的锁紧力需求，不会因为施力过大出现螺纹滑牙、杆部断裂的失效情况。在进行配套结构设计时，需要注意对应安装孔的导向段长度要略短于螺钉导向柱的长度，保证锁紧到位后导向柱不会顶死在孔底，同时内螺纹的精度要匹配外螺纹的公差等级，避免旋合过程中出现卡滞。
