嵌入式金属外壳指示灯结构设计

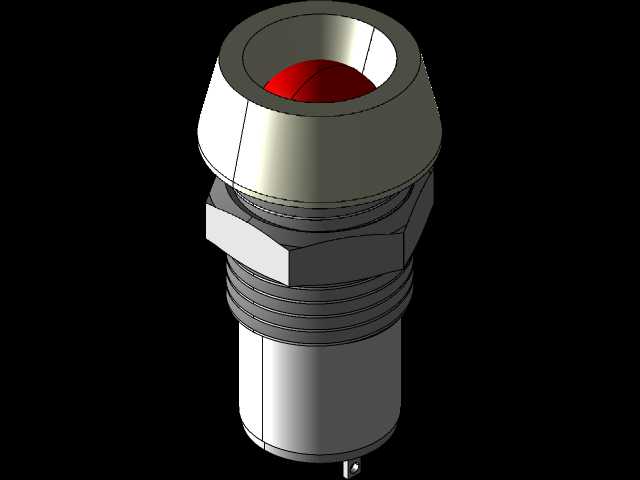

　　这款嵌入式指示灯主要面向工业控制柜、设备操作面板、配电箱体的状态信号指示场景，在自动化生产线、机床操作站、电力配电盘等场景中承担设备运行、故障告警、电源通断等状态的可视化传递作用，操作人员可通过灯头的亮灭、颜色快速识别设备当前工况，无需拆解设备查看内部运行参数，大幅降低现场运维的判断成本。从结构设计来看，整体采用螺纹穿装的安装逻辑，主体中段设置外螺纹段与六角拧动台，安装时可直接从面板外侧穿入预制安装孔，通过配套螺母从面板背侧锁紧固定，六角台的对边尺寸适配常规开口扳手，安装过程无需额外定制工装，单人即可完成装配作业，适配厚度1到5毫米的各类金属、非金属面板，安装孔直径匹配螺纹外径公差，装配后不会出现松脱晃动问题。

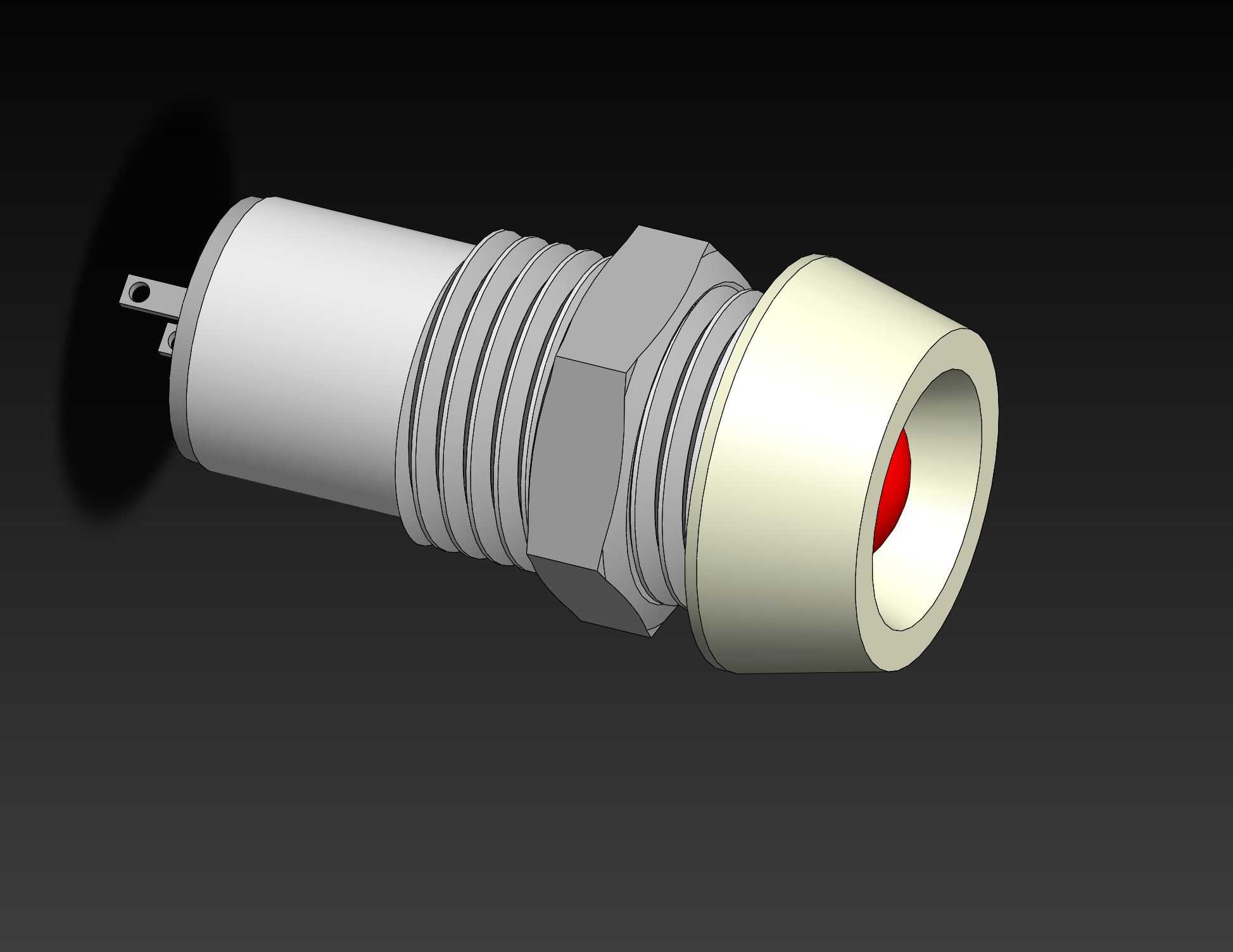

　　灯头部分采用米白色绝缘防护套包裹发光端，既可以避免金属外壳与带电部件直接接触引发的漏电风险，也能对发光源的光线形成匀化效果，减少强光直射带来的视觉眩光，同时防护套突出面板的高度控制在合理范围，不会因外力磕碰造成灯头破损，尾部预留两个插片式接线端子，适配常规0.5到1.5平方毫米的多股导线压接，接线后可直接卡入端子位，无需焊接工序，现场接线效率更高。设计过程中优先考虑了工业场景的耐用性需求，主体金属外壳采用一体车削成型结构，螺纹段与六角台之间无拼接缝隙，可有效阻挡面板外侧的粉尘、水渍渗入设备内部，满足常规工业场景的防护等级要求，内部发光组件与外壳之间设置绝缘衬层，即使在电压波动的工况下也不会出现外壳带电的安全隐患。

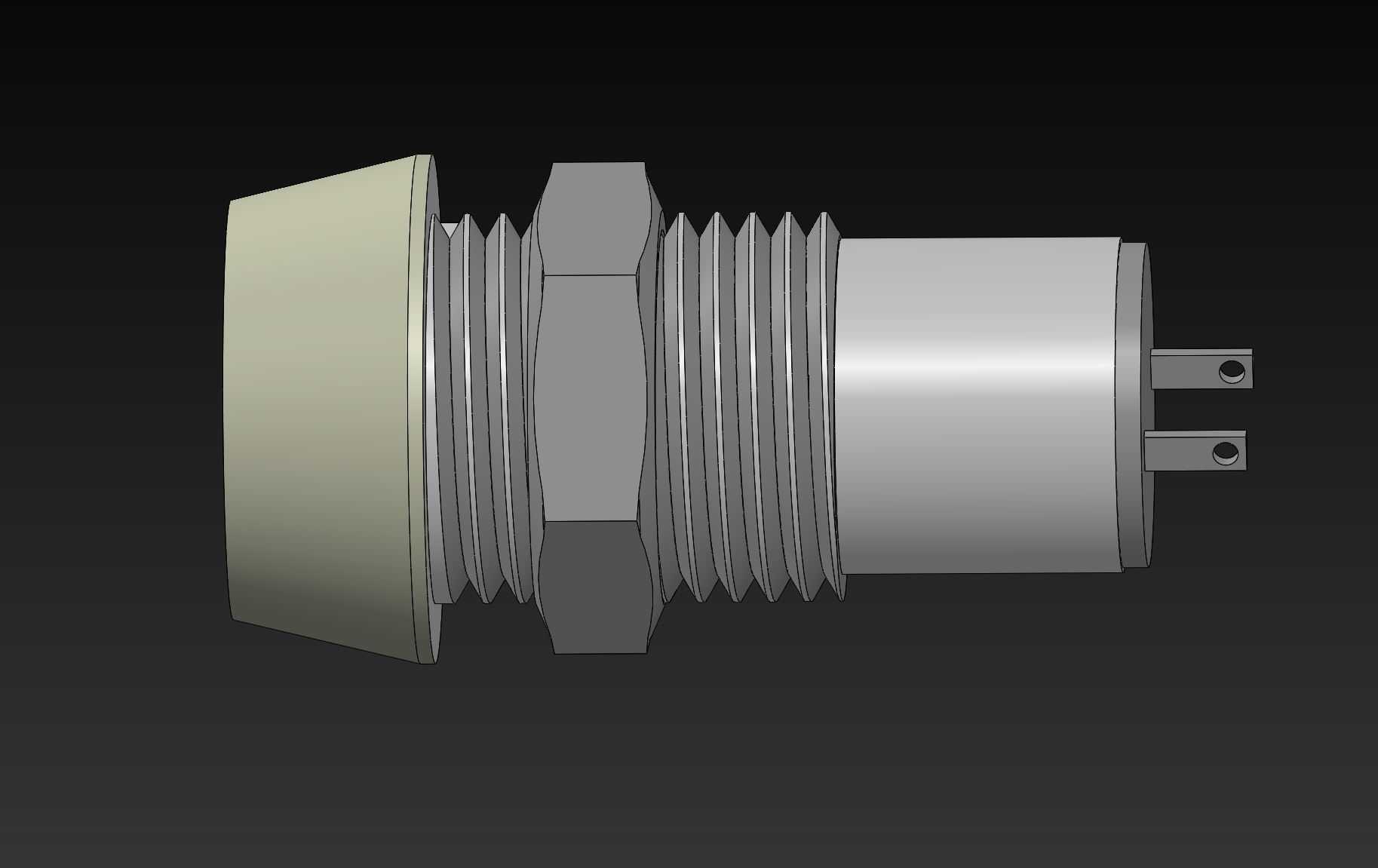

　　整体轴向尺寸控制紧凑，安装后背部突出面板的长度较短，不会占用柜内过多布线空间，适配内部走线空间紧张的小型控制盒、便携操作终端等安装场景，相邻指示灯的安装中心距可压缩至最小20毫米，在有限的面板区域内可密集布置多组不同颜色的指示器件，满足多状态信号的展示需求。结构建模过程中对所有配合公差做了合理预留，螺纹公差采用6g级精度，与标准锁紧螺母可实现顺畅旋合，六角台的棱角做了小倒角处理，避免安装过程中划伤操作人员手部，灯头防护套与金属外壳的配合面设置卡位凸台，长期使用不会出现防护套脱落移位问题。
