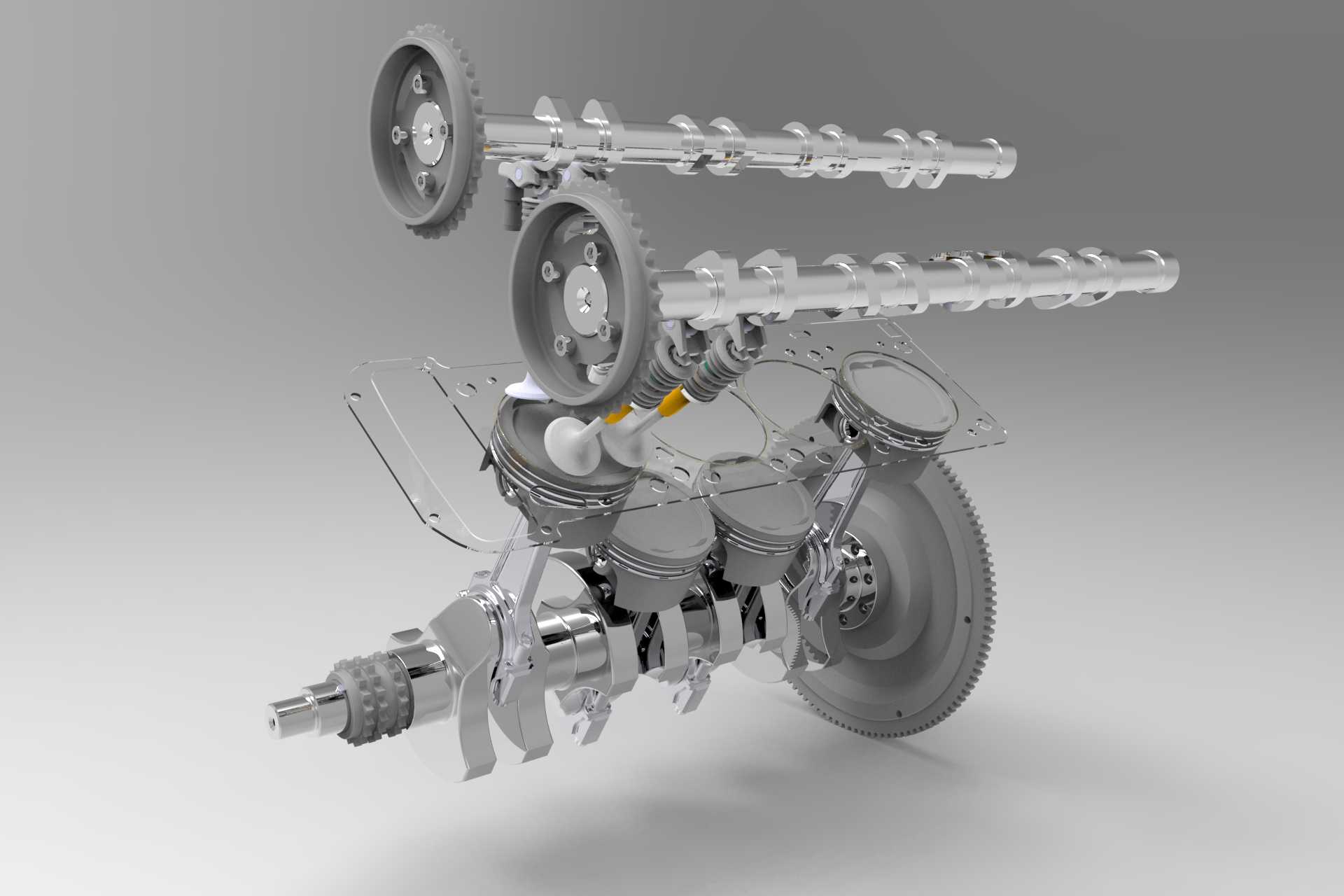

内燃机活塞配气联动机构三维结构

　　这套结构覆盖内燃机核心做功与换气环节的全部运动配合关系，建模时优先还原了各部件的实际运动干涉边界，避免后续做运动仿真时出现穿模问题。从实际应用场景来看，这类结构广泛搭载于往复式内燃机中，不管是乘用车动力总成、小型工程机械动力单元还是通用内燃发电机组，其核心的活塞-气门联动逻辑都和这套结构的运动原理一致，是内燃动力设备实现热能到机械能转换的核心载体。

　　设计过程中首先敲定的是曲柄连杆机构的安装基准，曲轴主轴颈的同轴度公差在建模时预留了实际装配的调整余量，活塞销孔与连杆小头的配合间隙按照实际工况的热膨胀量做了偏移设置，避免热机状态下出现卡滞。活塞顶部的燃烧室凹坑造型和气门下沉位置做了对应匹配，当活塞运行到上止点时，气门开启的最大升程位置与活塞顶面的安全间隙控制在合理区间，这也是实机装配中需要反复核对的关键尺寸，一旦间隙不足就会出现气门撞活塞的严重故障。

　　配气机构部分采用双顶置凸轮轴布局，凸轮轴通过正时齿轮与曲轴端的驱动齿轮啮合，传动比严格按照四冲程发动机的做功逻辑设置为2:1，保证曲轴每旋转两圈，凸轮轴完成一圈旋转，精准控制进排气门的开启与关闭时序，匹配活塞的四个行程完成换气过程。凸轮型线的建模还原了实际的缓冲段设计，避免气门开启和关闭时出现冲击异响，同时气门弹簧的安装座位置与凸轮桃尖的相对位置做了对齐，保证弹簧受力始终沿气门杆轴线方向，减少偏磨风险。

　　从安装边界来看，整套机构的缸盖结合面、缸体定位销孔、曲轴前后端的伸出尺寸都按照通用小排量四缸内燃机的常规尺寸设置，油道、水道的避让空间在建模时也做了预留，既可以作为教学演示的运动仿真模型使用，也能为新入门的结构设计人员理解内燃机构运动逻辑提供直观的参考，做同类产品改型设计时，也可以直接调取这套模型的运动副设置参数，减少前期运动校核的重复工作量。建模时所有齿轮的啮合侧隙、轴承的安装位都按照实际装配要求做了间隙预留，没有出现过定义的装配约束，导入动力学仿真软件后可以直接添加驱动运行，观察不同转速下活塞与气门的运动配合状态，排查潜在的运动干涉风险。
