法兰连接旋启式铜质止回阀结构设计

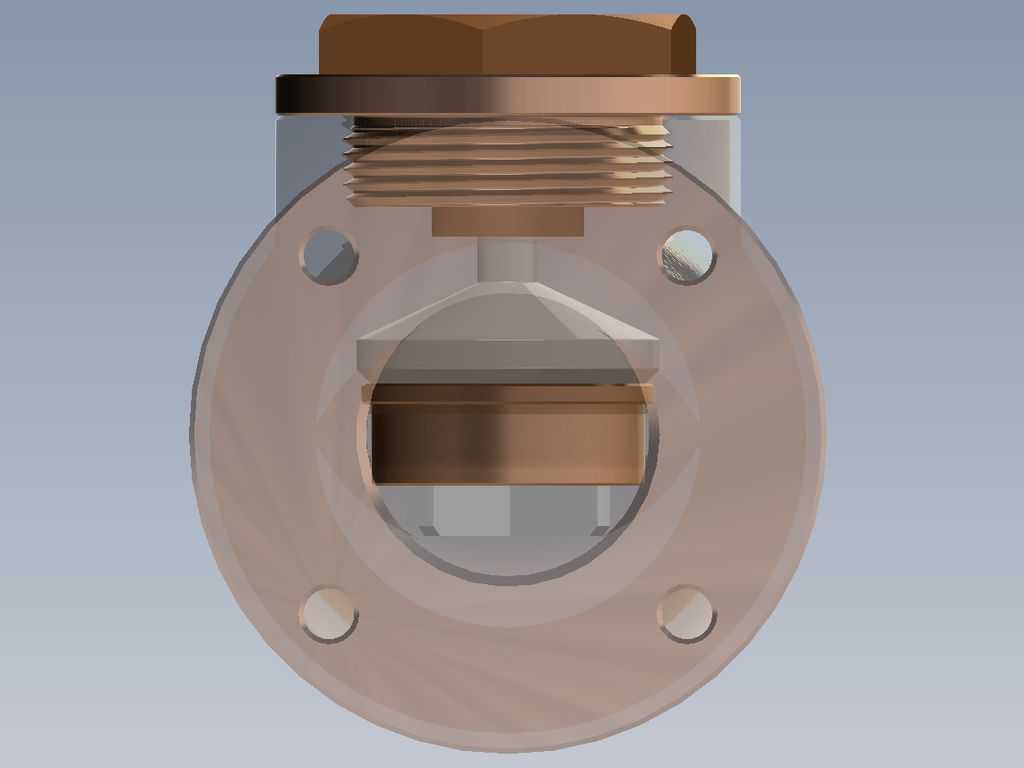

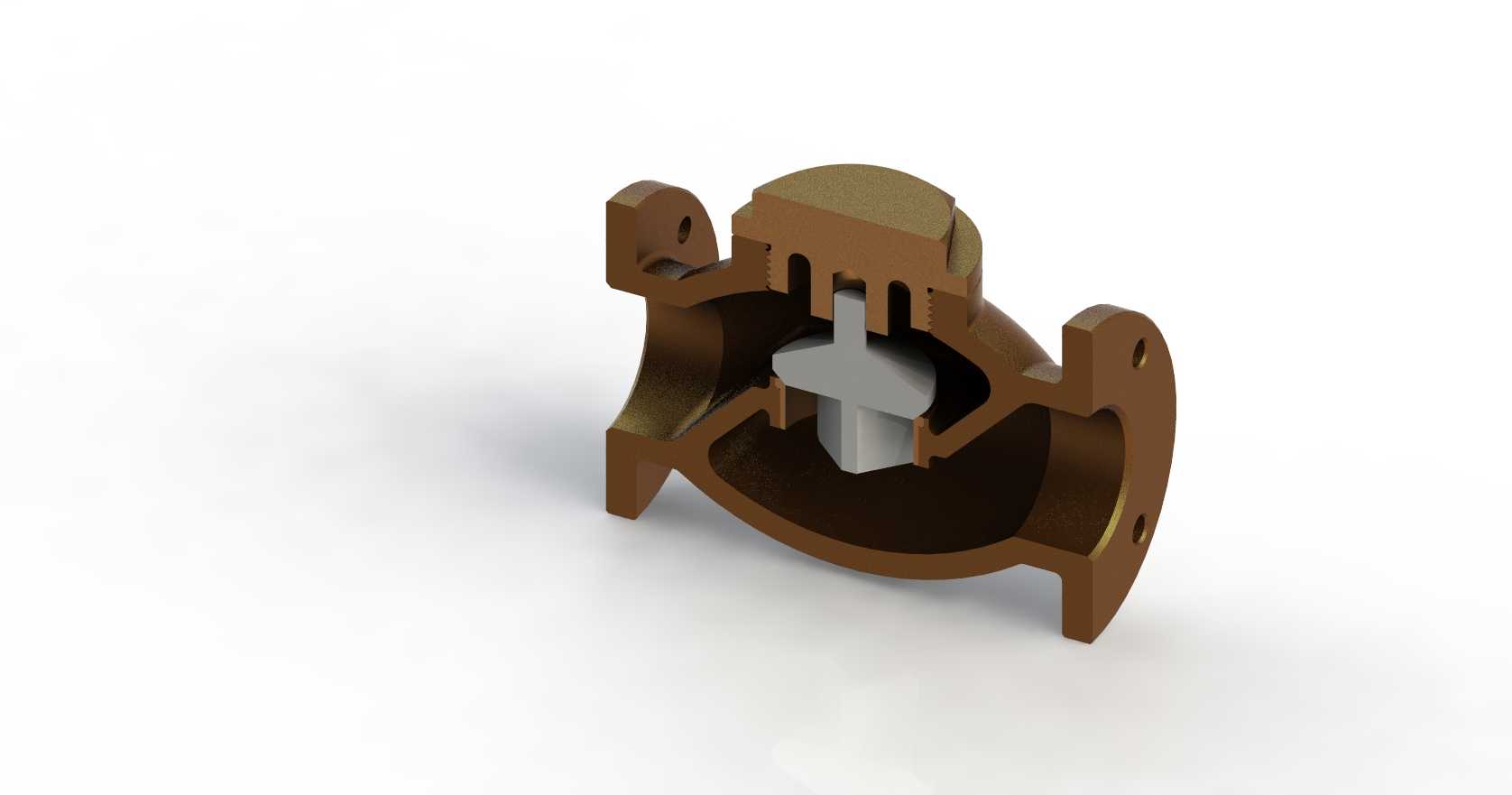

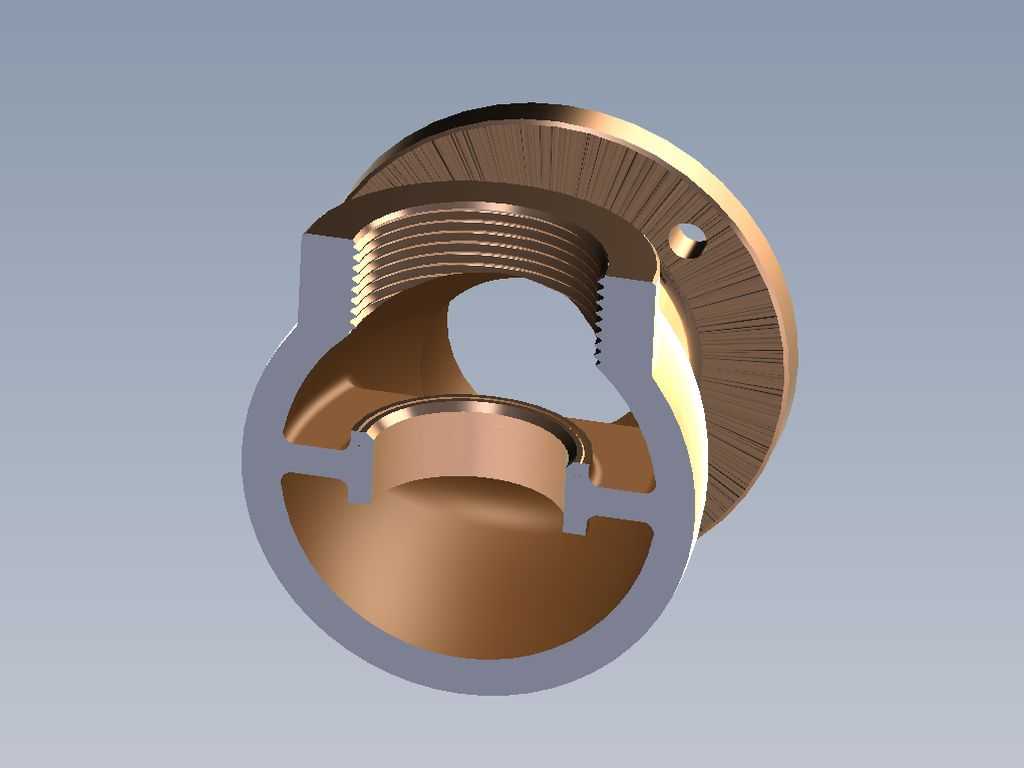

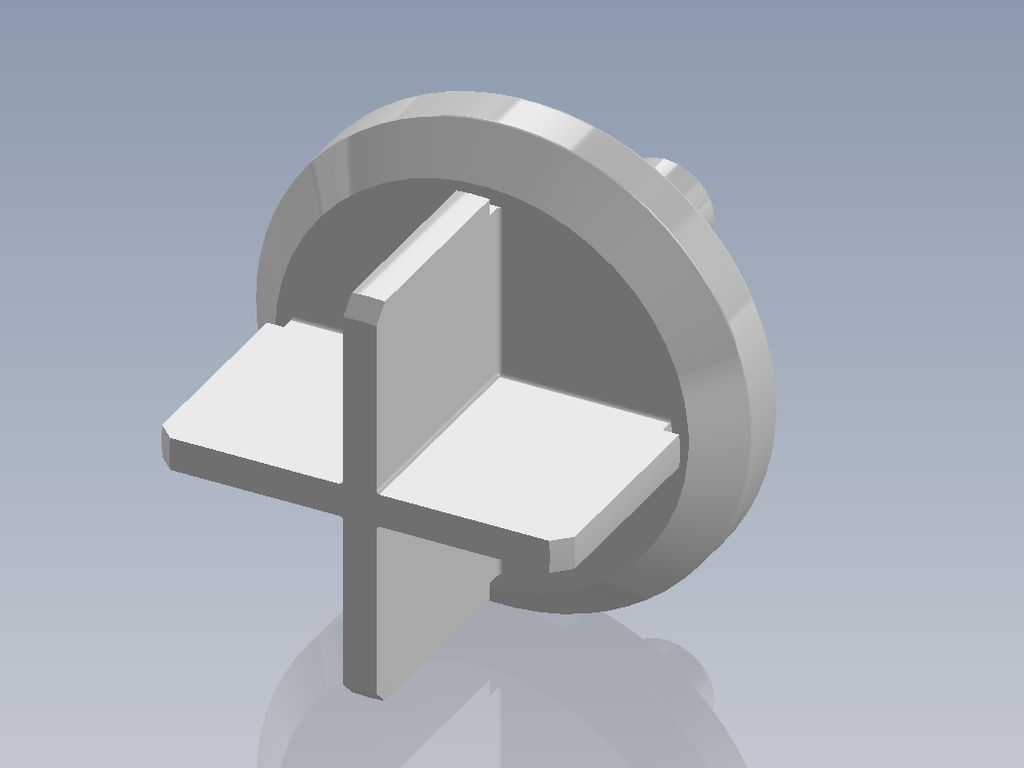

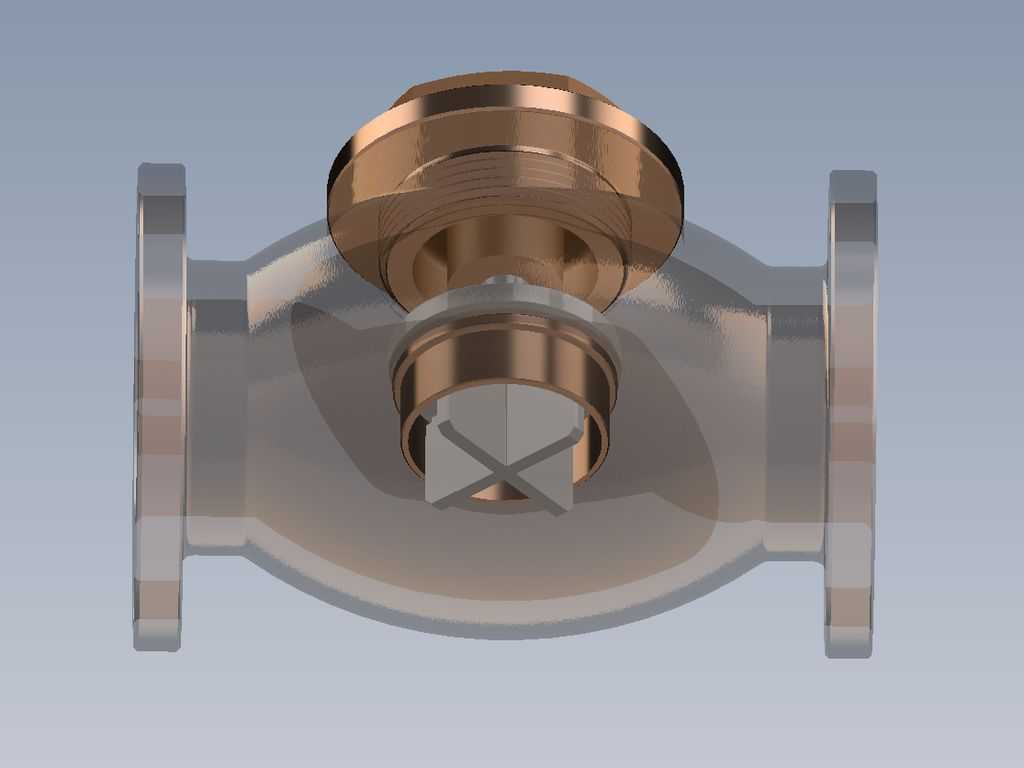

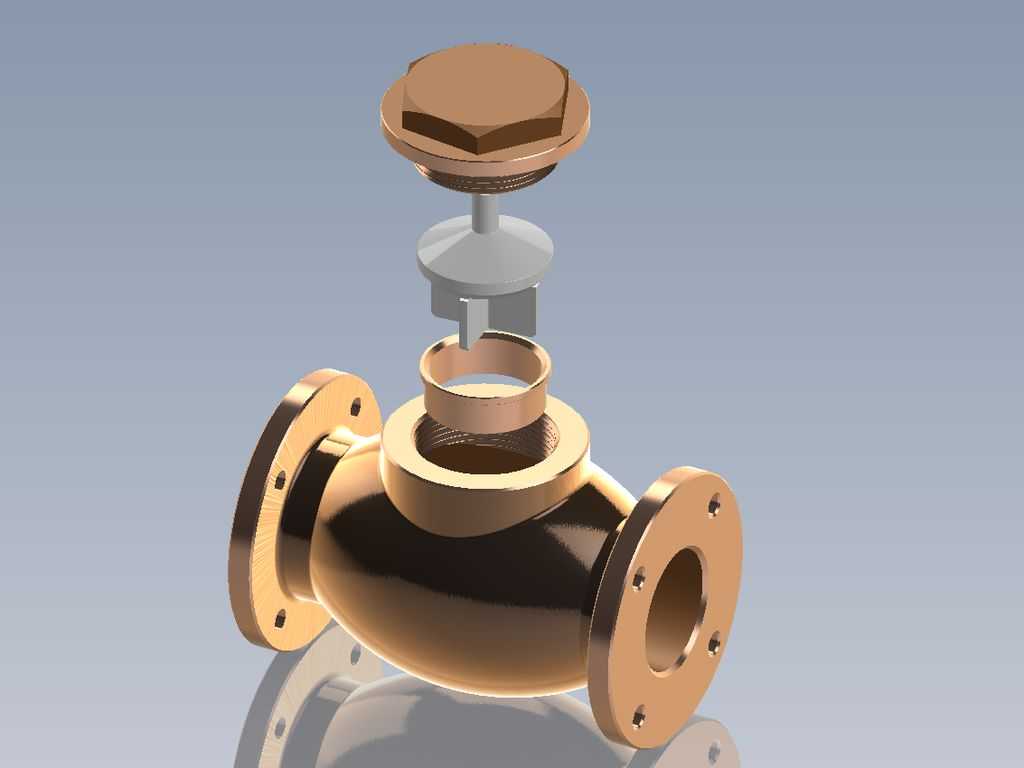

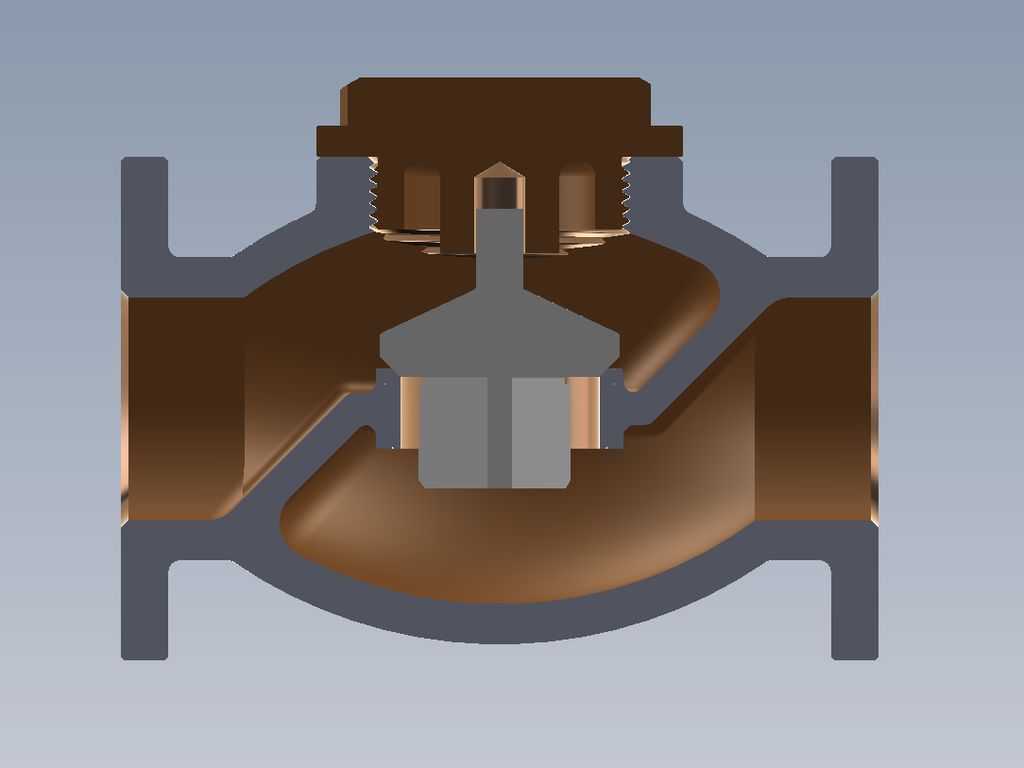

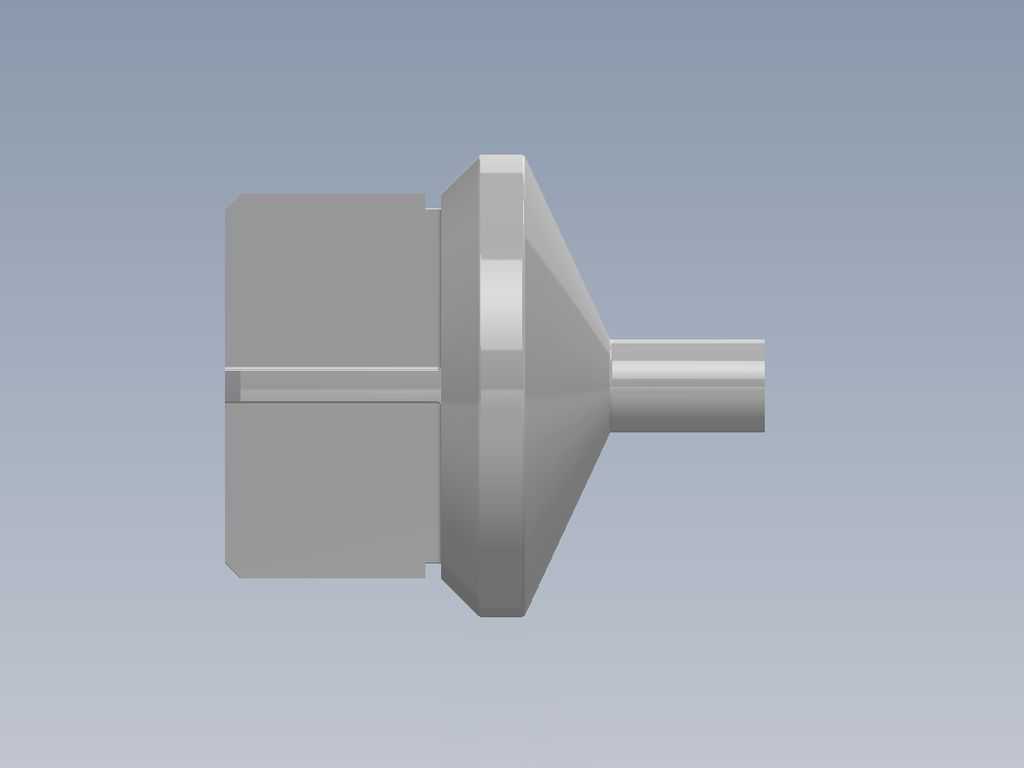

　　这款法兰连接的铜质止回阀，主要应用在民用给排水、暖通循环水、低压工业流体输送管路中，核心作用是限制管路内介质单向流动，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等工程问题，在楼宇供水立管、换热站二次网回路、小型空压机输气管路、消防供水支管中都能见到这类阀件的应用场景。从结构设计来看，该阀采用旋启式阀瓣结构，阀瓣绕阀体内侧的固定销轴做小角度摆动，介质正向流动时，流体压力推开阀瓣形成通流通道，介质反向流动时，阀瓣在自身重力与反向介质压力的共同作用下贴合密封面，实现管路截断，相比升降式止回阀，这种结构的流阻更小，对介质清洁度的容忍度更高，不容易被管路内的细小焊渣、杂质卡滞。阀体采用铜合金材质铸造，一方面铜材的抗锈蚀能力强，

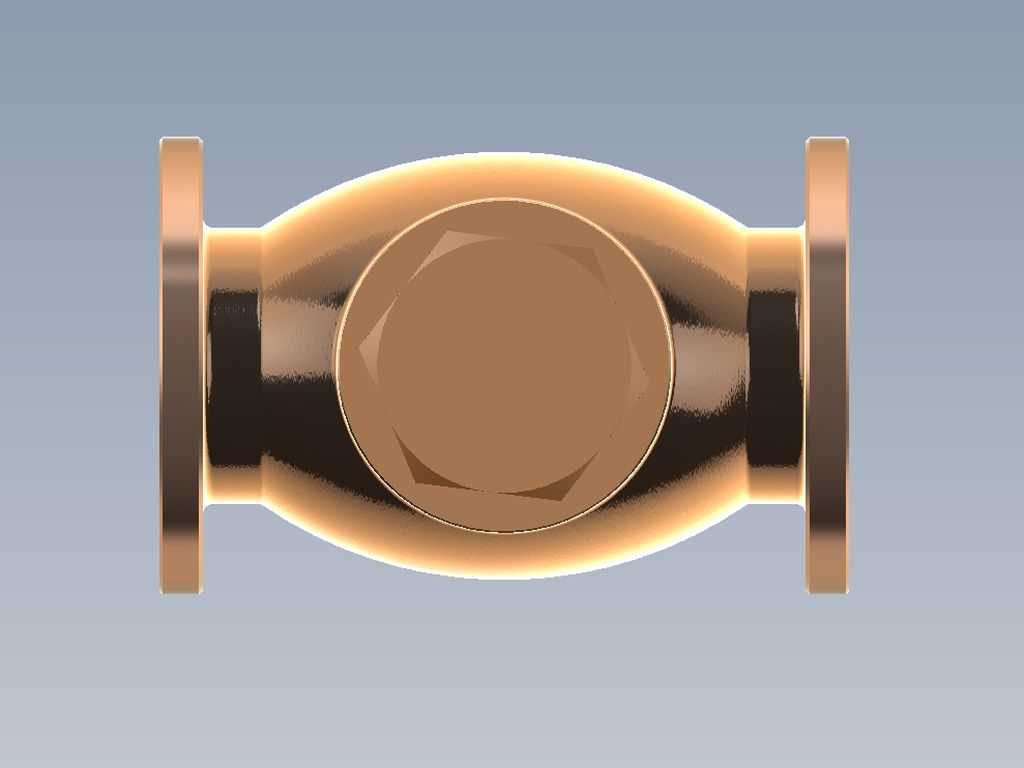

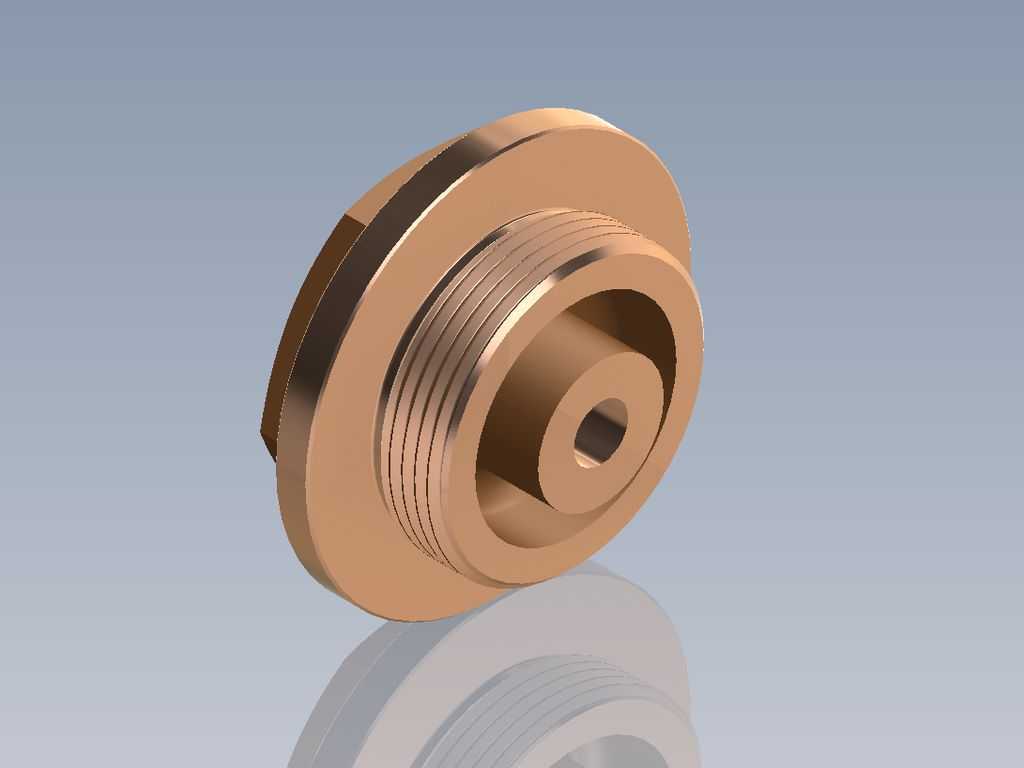

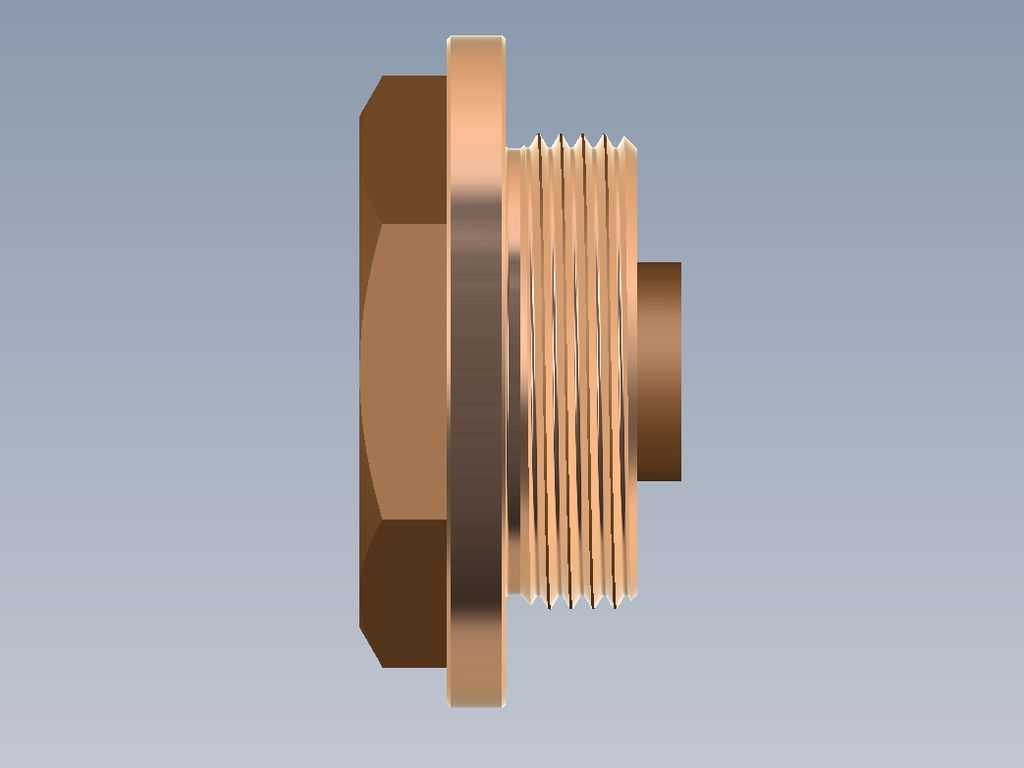

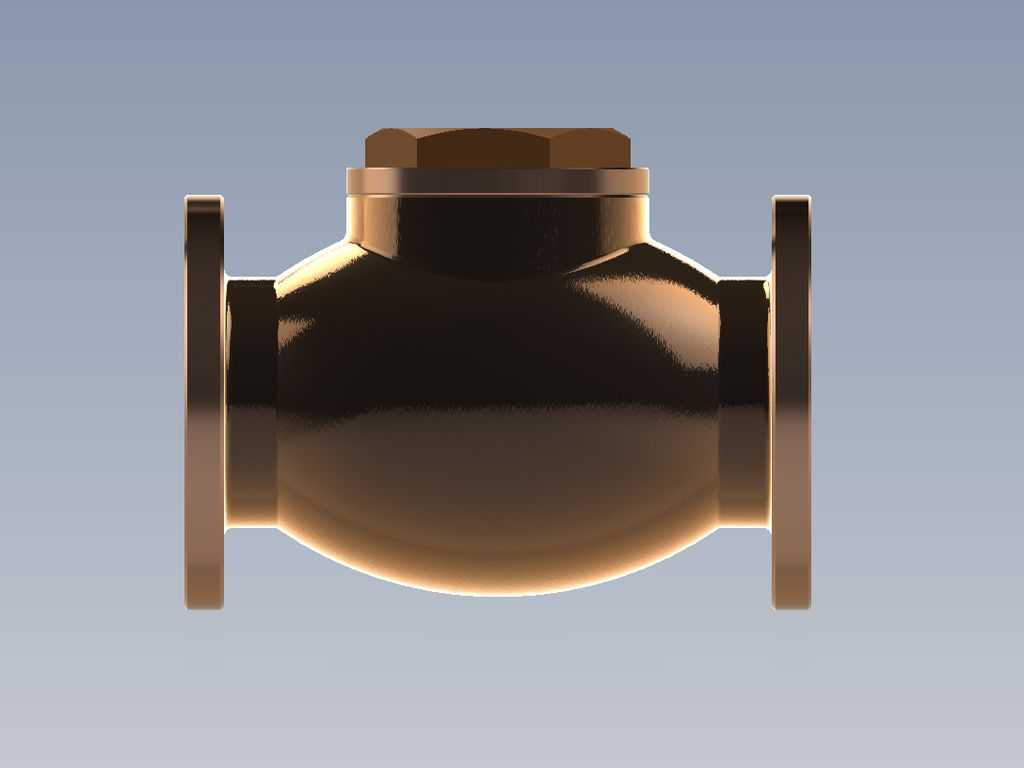

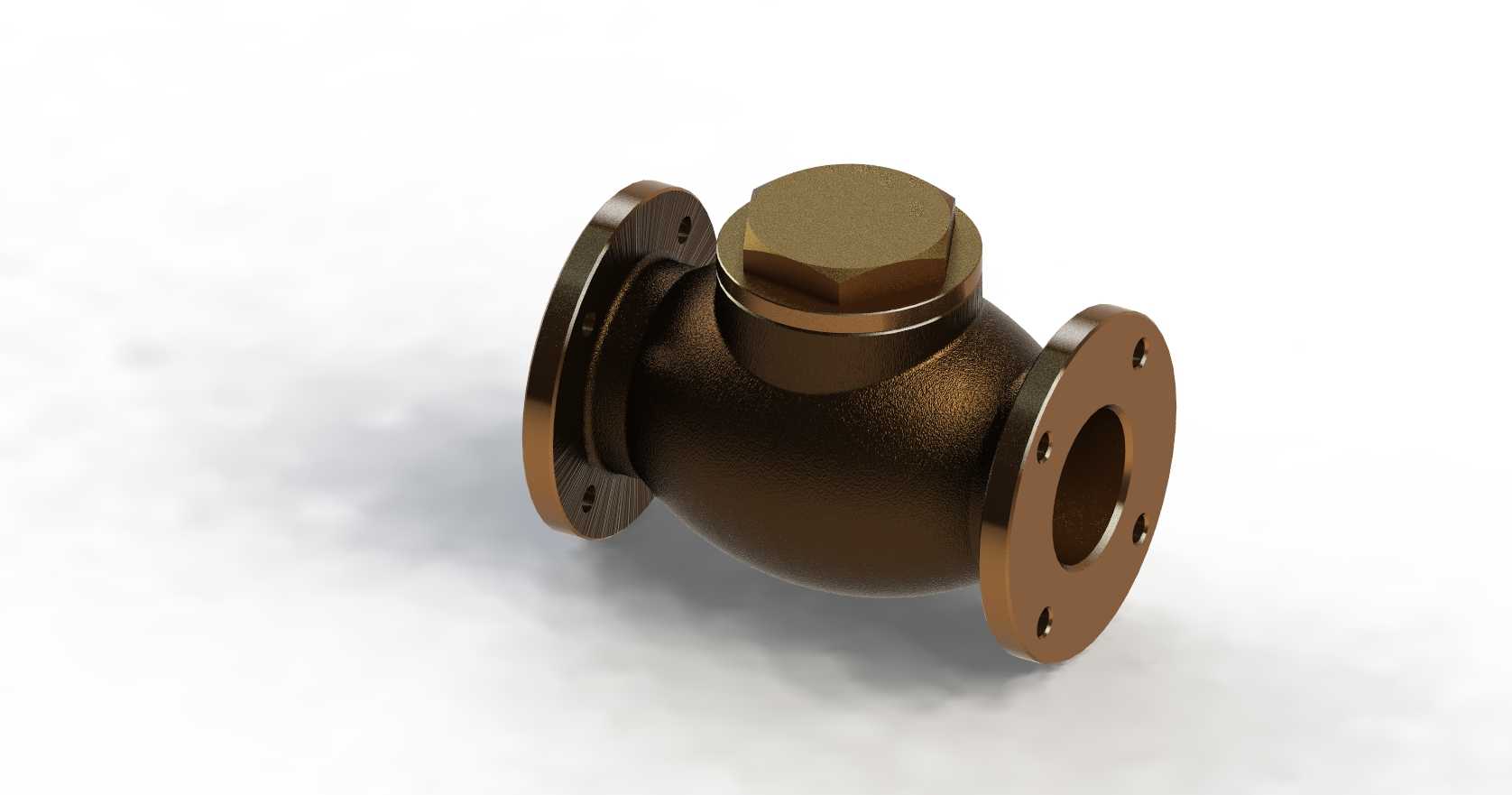

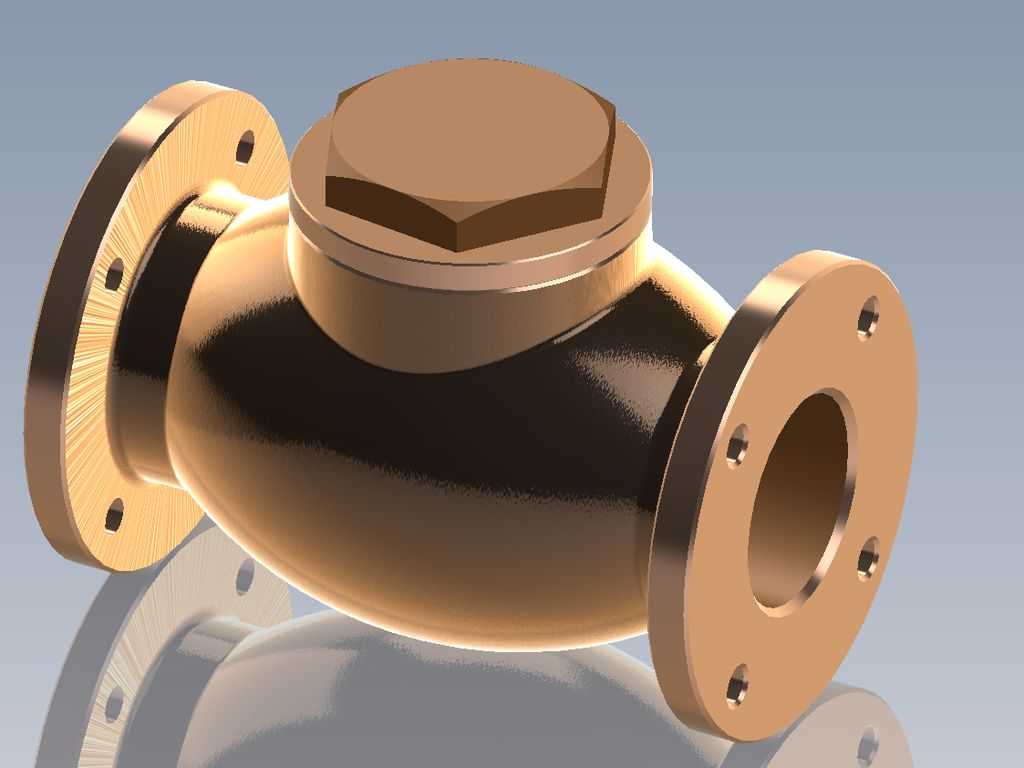

　　在水介质中长期使用不容易结垢生锈，适合饮用水输送场景，另一方面铜材的切削加工性能好，密封面精加工后能获得较好的贴合精度，降低内漏概率。两端的法兰连接结构遵循通用管路法兰的安装尺寸规范，法兰盘上均匀分布螺栓过孔，安装时可直接与同通径的管路法兰配对，通过螺栓紧固、法兰面间加装密封垫片实现管路密封，安装边界清晰，不需要额外加工适配接头，现场施工的适配性较强。阀体顶部设计了六角结构的检修螺塞，不需要将整个阀门从管路上拆卸下来，拧开顶部螺塞就能对内部阀瓣、销轴进行检查清理，日常维护的操作难度较低。从外形尺寸来看，该阀的整体结构紧凑，阀体的流道采用平滑的弧形过渡设计，尽可能减少介质流动过程中的局部阻力损失，法兰端面到阀腔中心的尺寸、

　　阀体总高度都控制在常规同通径阀件的安装尺寸范围内，可直接替换管路中同规格的老旧止回阀，不需要调整原有管路的安装间距。建模过程中对阀瓣的摆动行程做了运动干涉校验，确保阀瓣全开时不会与阀体内壁发生磕碰，全关时密封面的贴合宽度满足低压密封的设计要求，法兰螺栓孔的位置度、密封面的平面度都按照通用阀件的加工公差做了参数化设定，模型可直接用于阀件的结构演示、安装布局模拟，也能作为铜阀铸造加工的结构参考。
