工业级油浴式空气过滤装置结构设计

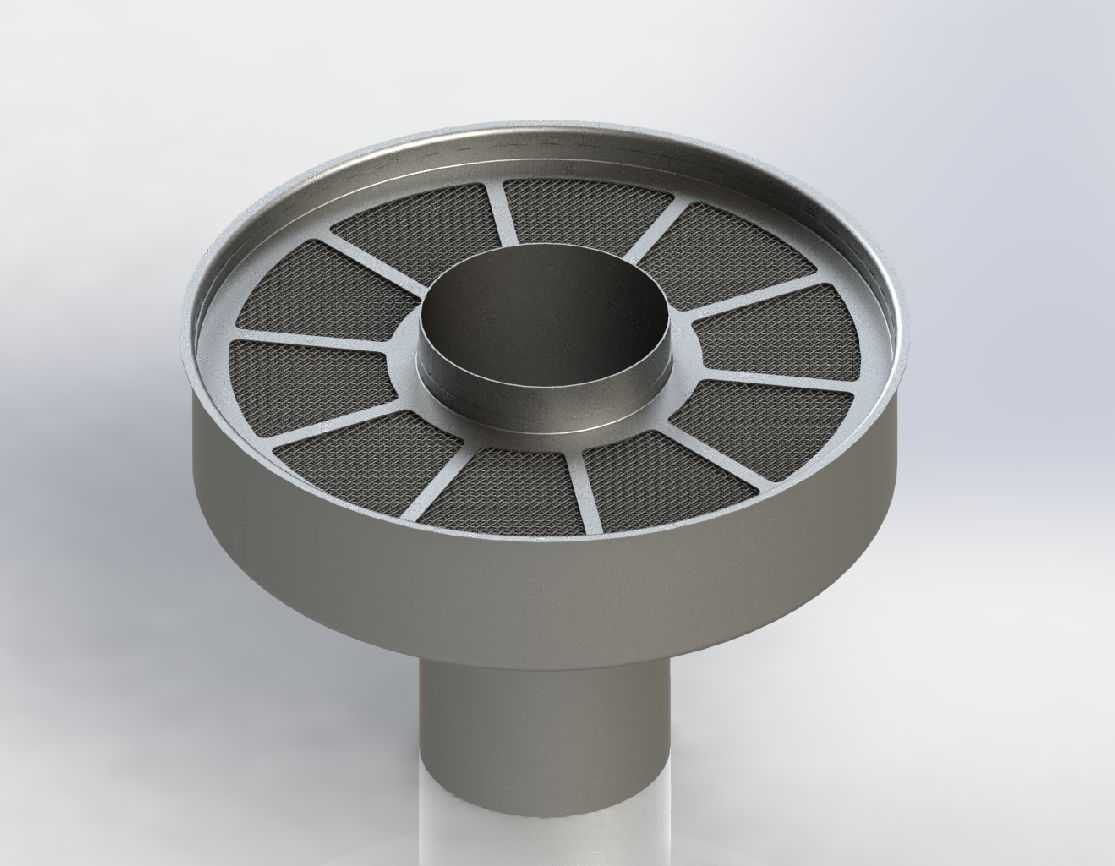

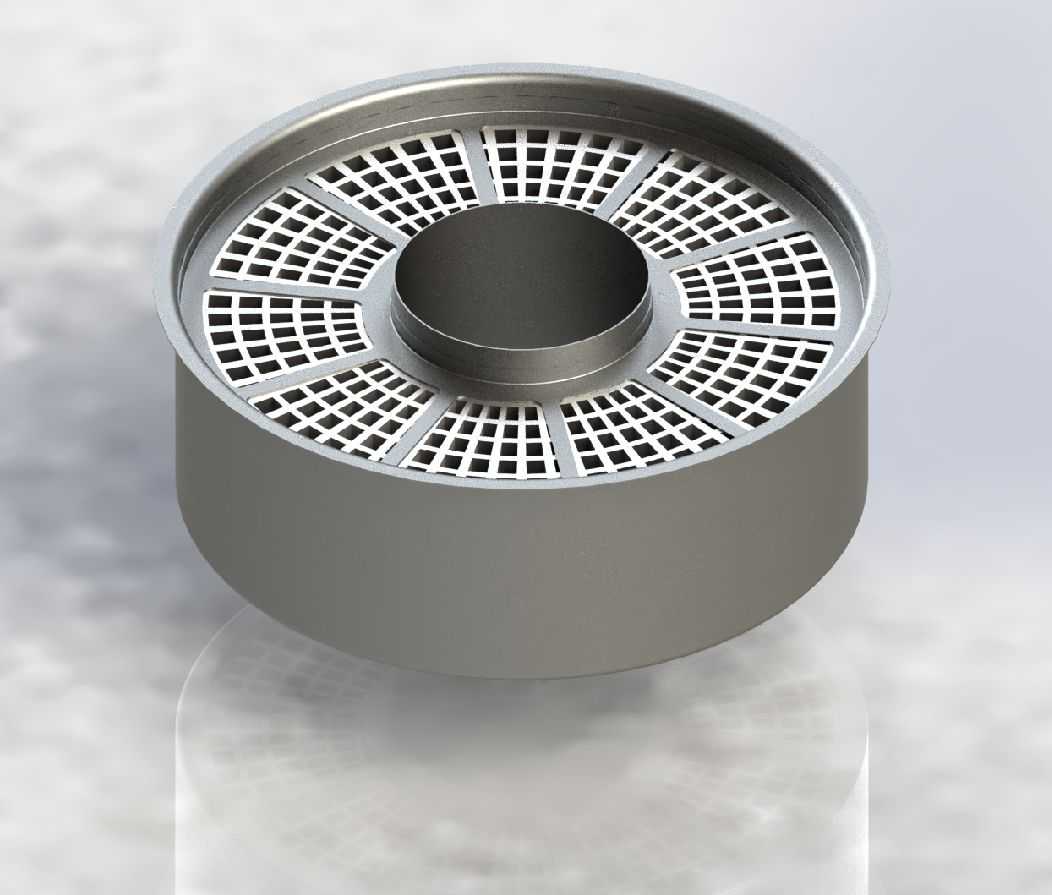

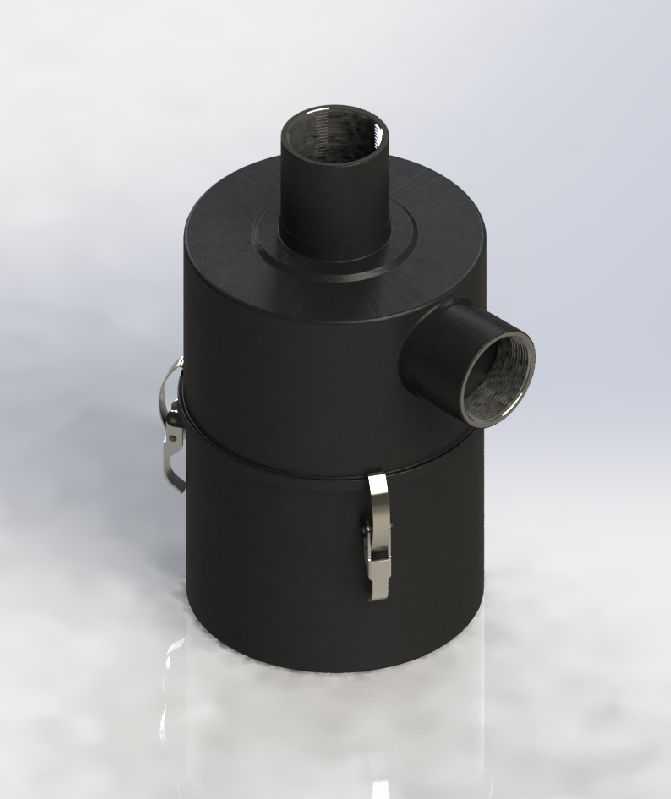

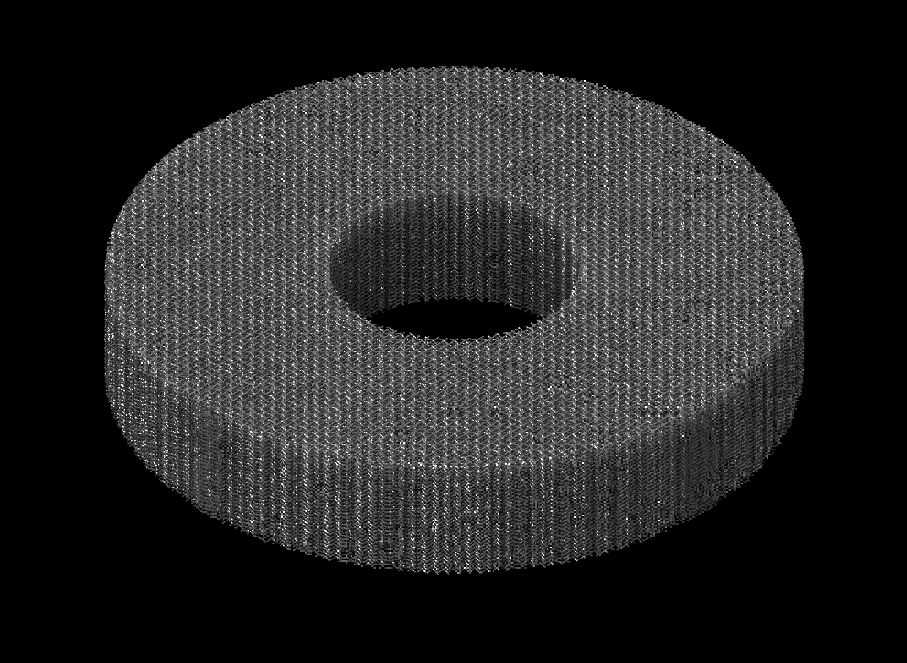

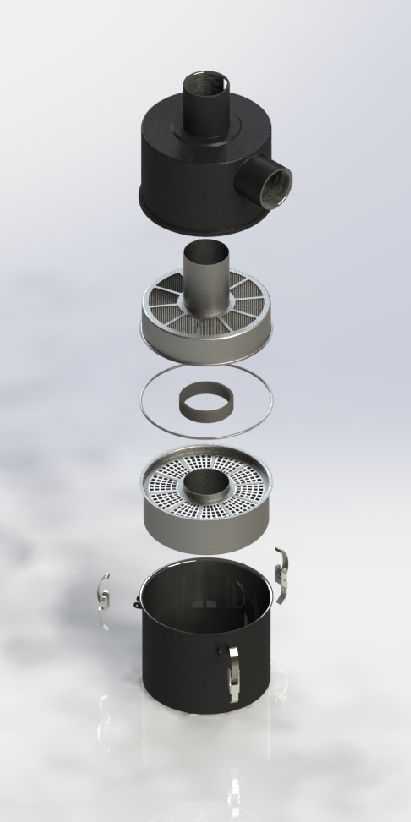

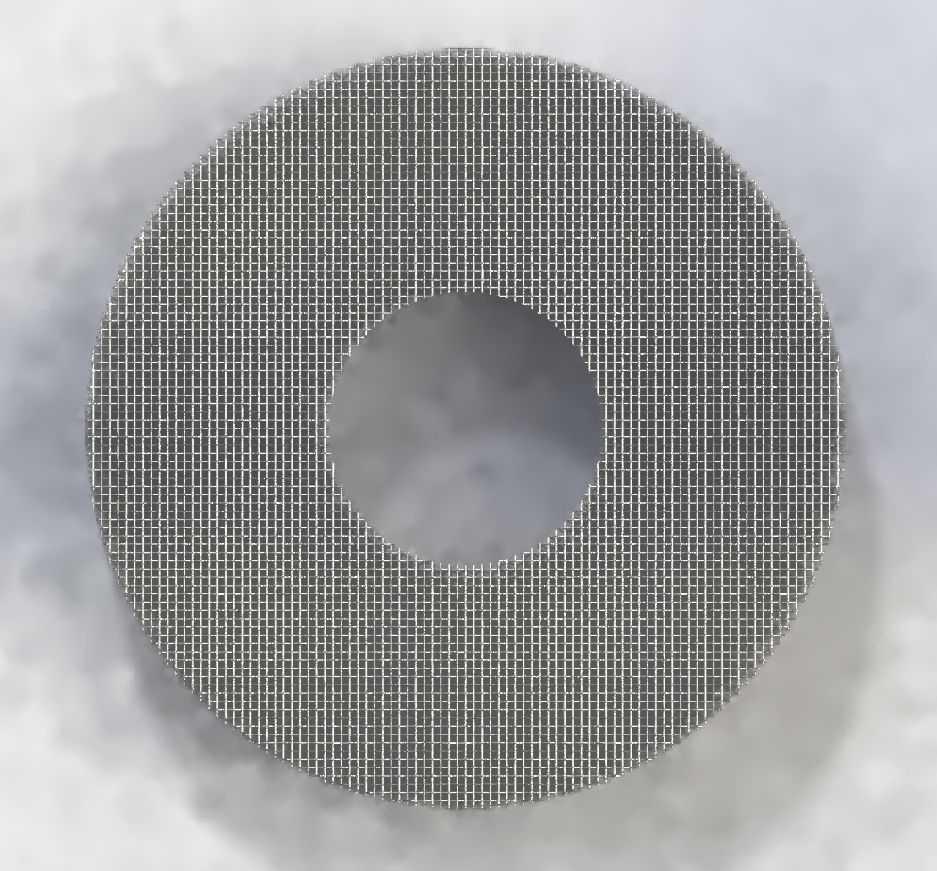

　　这款油浴式空气过滤装置主要面向有高浓度粉尘进气需求的工业动力设备、工程机械进气系统场景，常见于矿山作业机械、农用动力设备、固定式柴油机组的进气端，用来在含尘量高的工况下完成进气的多级滤除，避免硬质粉尘进入气缸、叶轮等核心运动部件造成磨粒磨损。从结构设计逻辑来看，整体采用上下分体式桶身结构，上部为进气导流与粗滤腔，侧置切向布置的进气接口能让进入的含尘气流形成旋流，大颗粒粉尘在离心力作用下被甩向腔壁，顺着壁面落入下部油池；下部油池加注指定粘度的润滑油后，气流掠过油面时会裹挟部分油滴上行，细小粉尘会被油滴粘附，后续经过上部的滤层时，带尘油滴会被拦截回流至油池，完成自清洁式的过滤循环。桶身连接位置采用快拆搭扣结构，

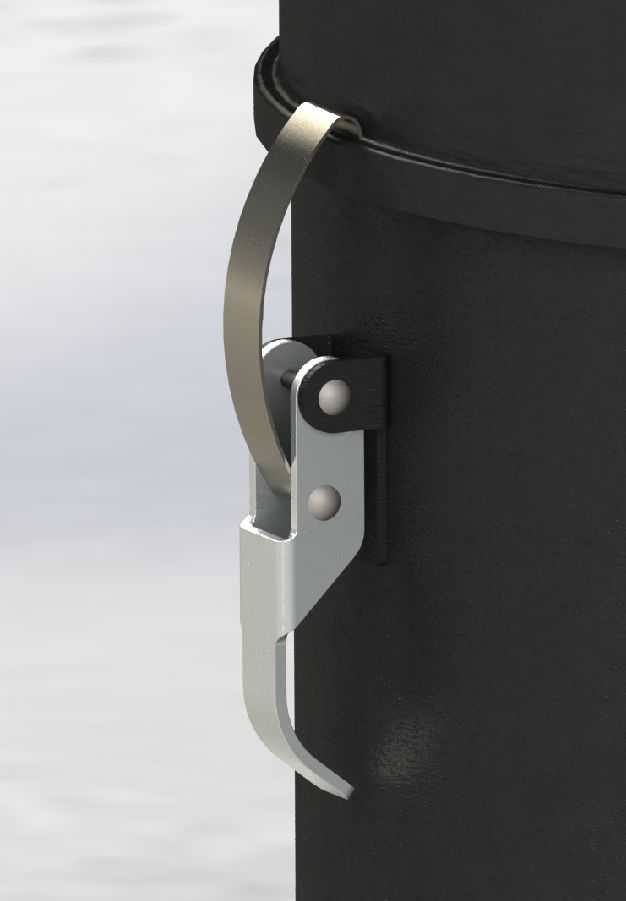

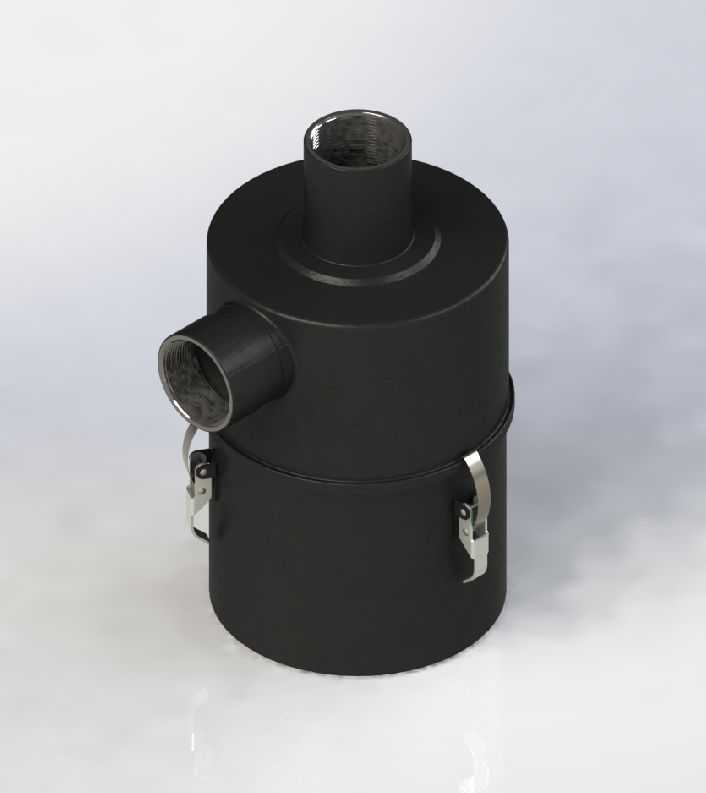

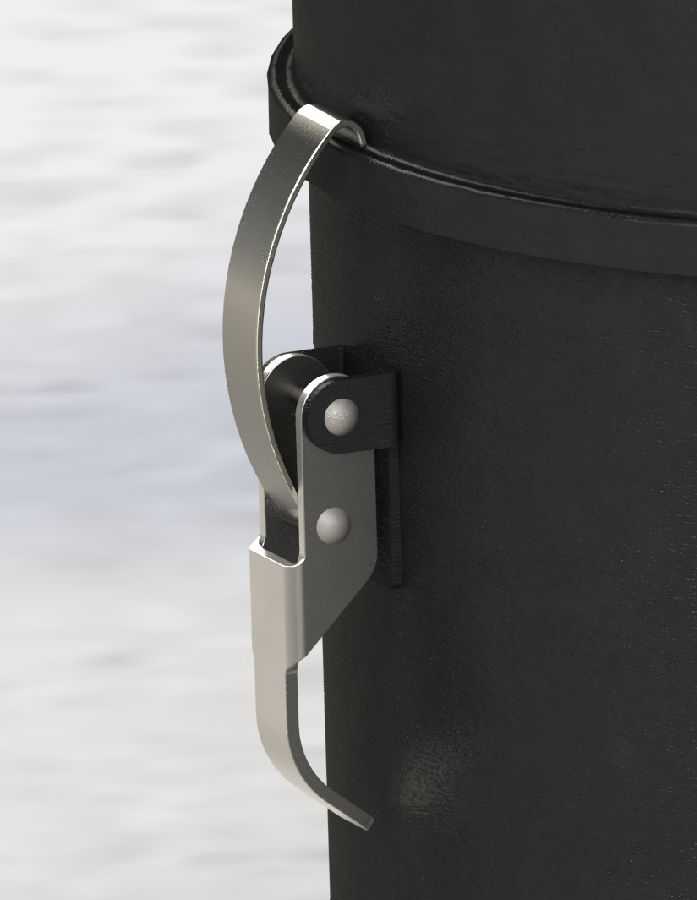

　　三个均布的弹簧搭扣无需专用工具即可快速开启，方便定期更换油池内的润滑油、清理沉积的油泥，搭扣的锁紧行程经过匹配设计，能保证桶身结合面的密封胶圈保持合适的压缩量，避免未过滤的空气从接缝处短路进入出气端。顶部的出气接口采用同轴直出设计，接口内径匹配常规动力设备的进气软管通径，安装时可直接通过卡箍对接进气管道，无需额外制作转接法兰；侧置进气口的轴线与桶身切线方向重合，安装时需要预留足够的软管弯折空间，避免进气阻力过大影响过滤效率。整体外形为圆柱式结构，径向尺寸经过流场仿真优化，在保证足够油池容积、降低换油频次的前提下，尽可能缩小安装占用的径向空间，适配多数设备机舱内的紧凑安装布局；桶身底部为平底结构，可通过配套的抱箍支架固定在设备机架上，

　　安装时需要保证装置整体处于垂直状态，避免油池内的润滑油倾斜溢出，被气流带入下游进气道造成设备故障。在细节设计上，进气口与出气口的端部都做了卷边强化处理，避免安装卡箍时割伤橡胶进气软管，同时提升接口的结构强度，避免长期受软管拉扯出现接口变形；桶身内壁做了光滑导流处理，减少旋流过程中的气流阻力，让离心分离的效果更稳定，不会因为内壁凹凸造成气流紊乱，降低粗滤阶段的粉尘分离效率。
