立式多接口蓝漆壳体滤器结构设计

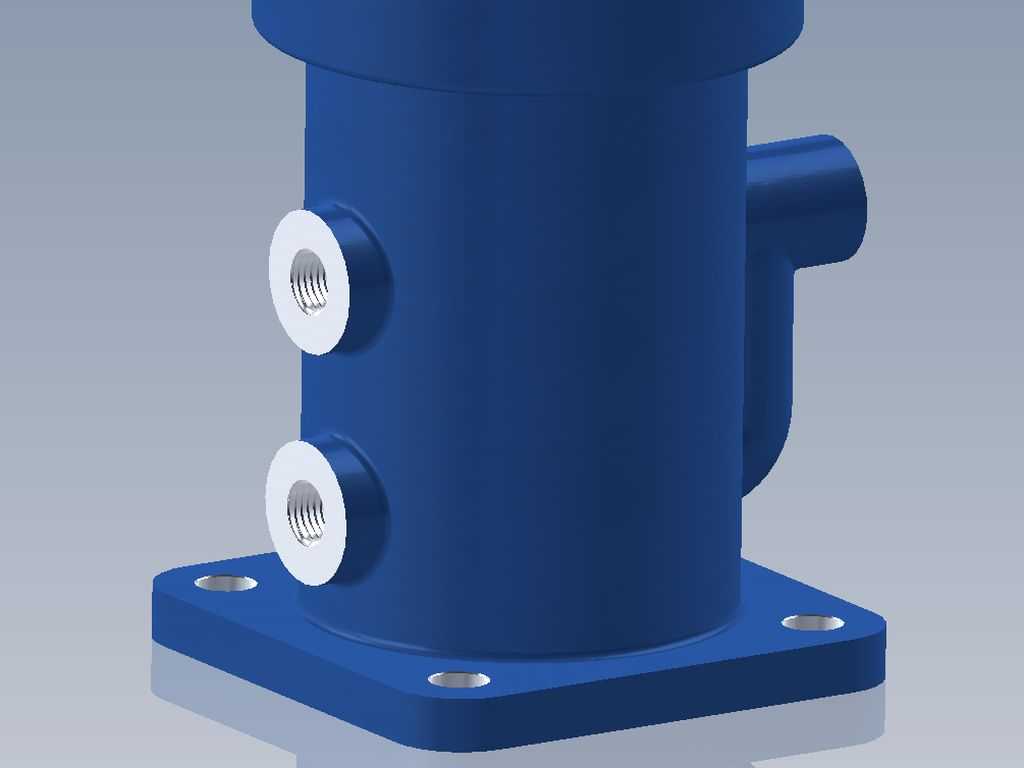

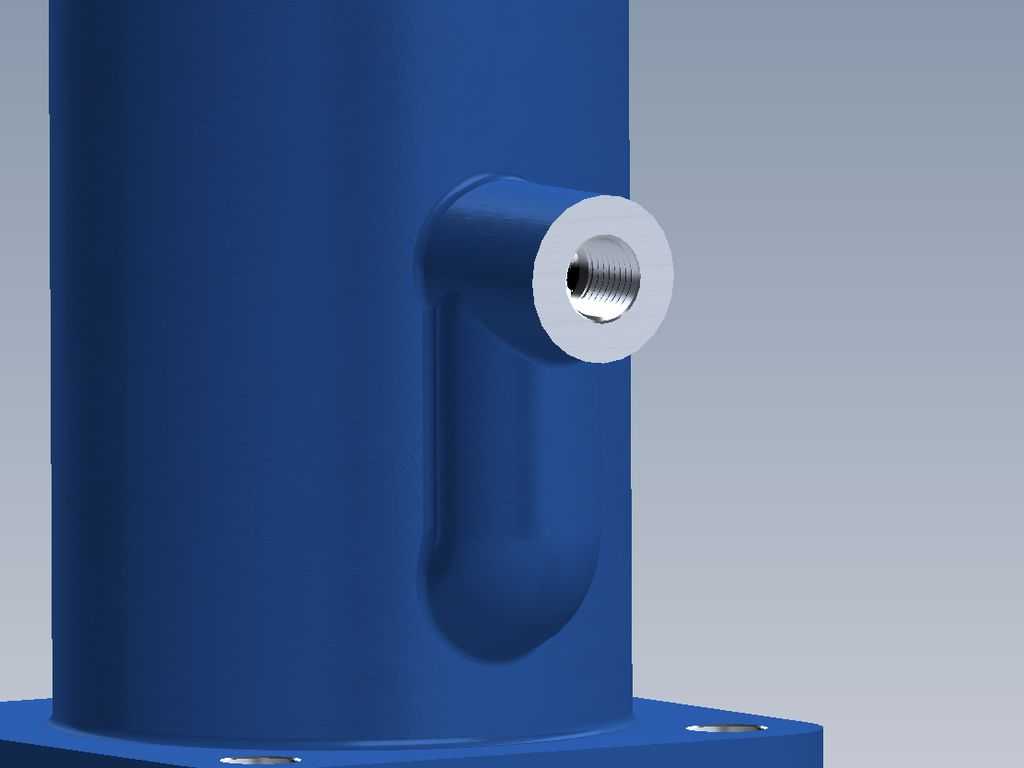

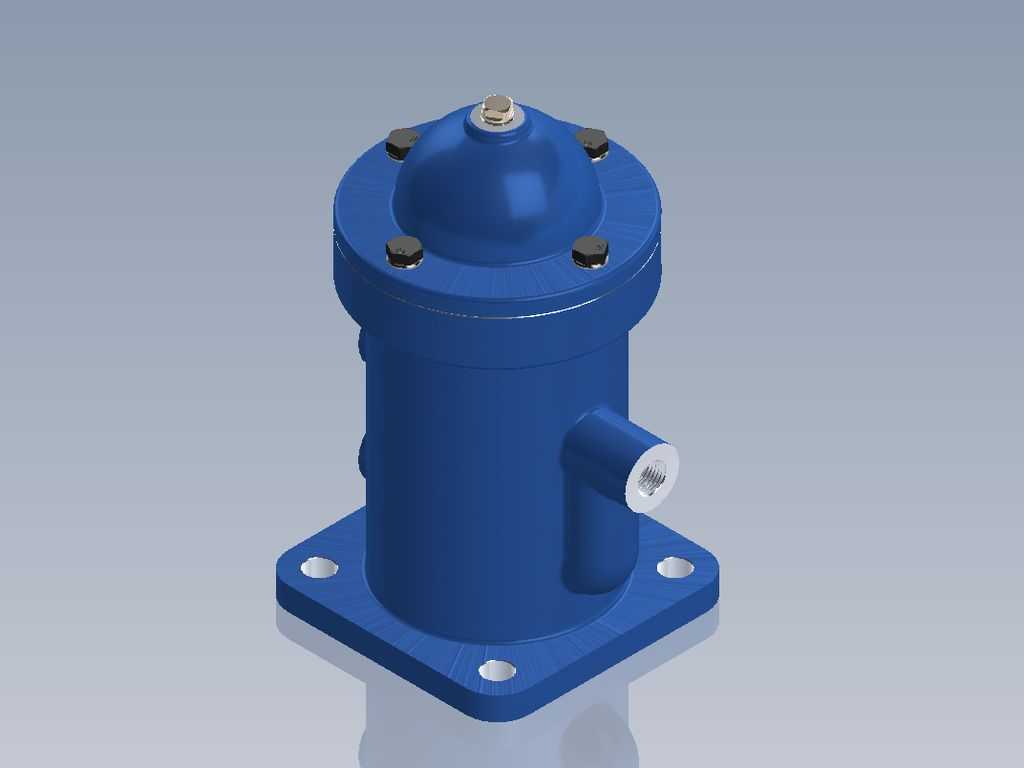

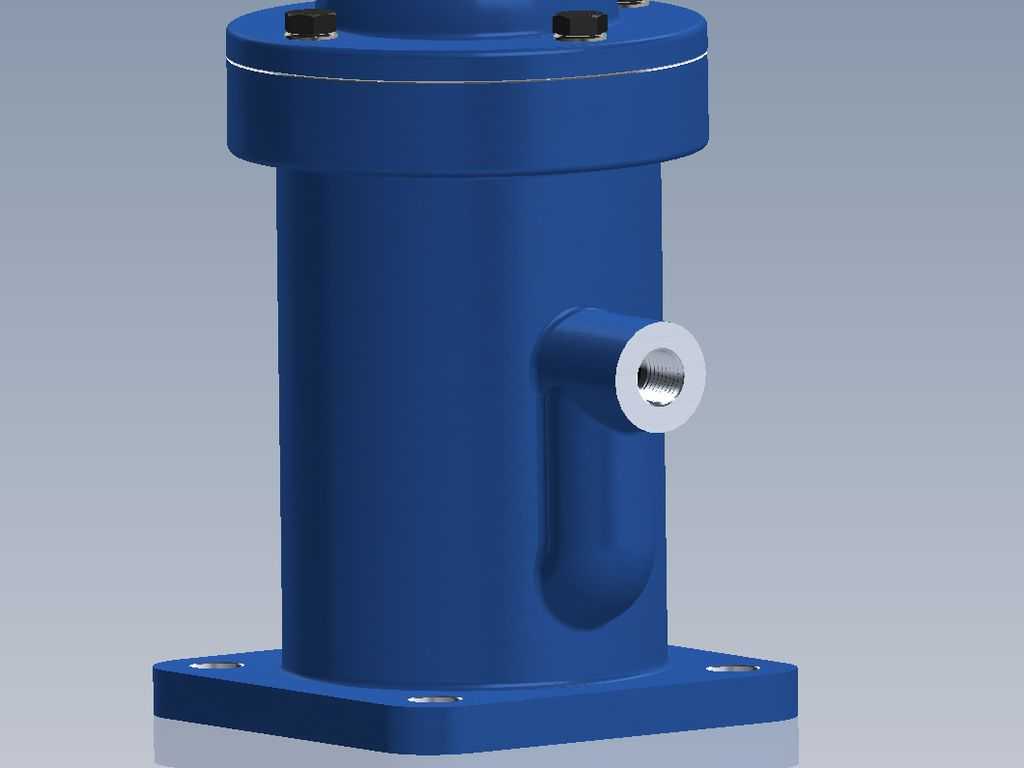

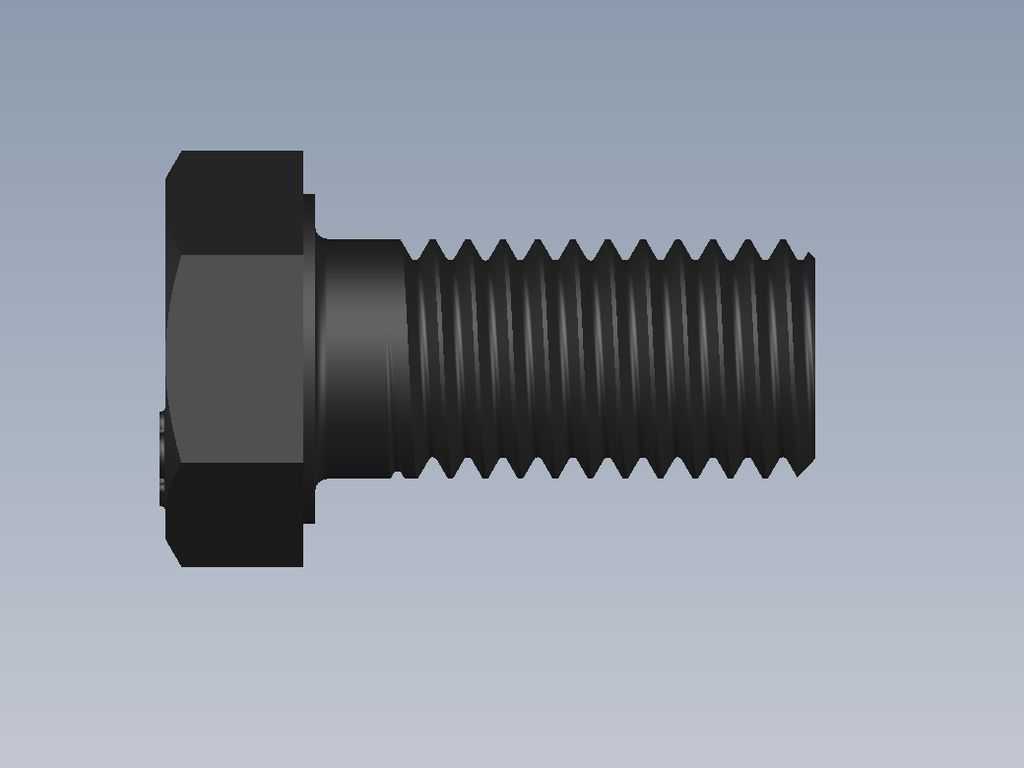

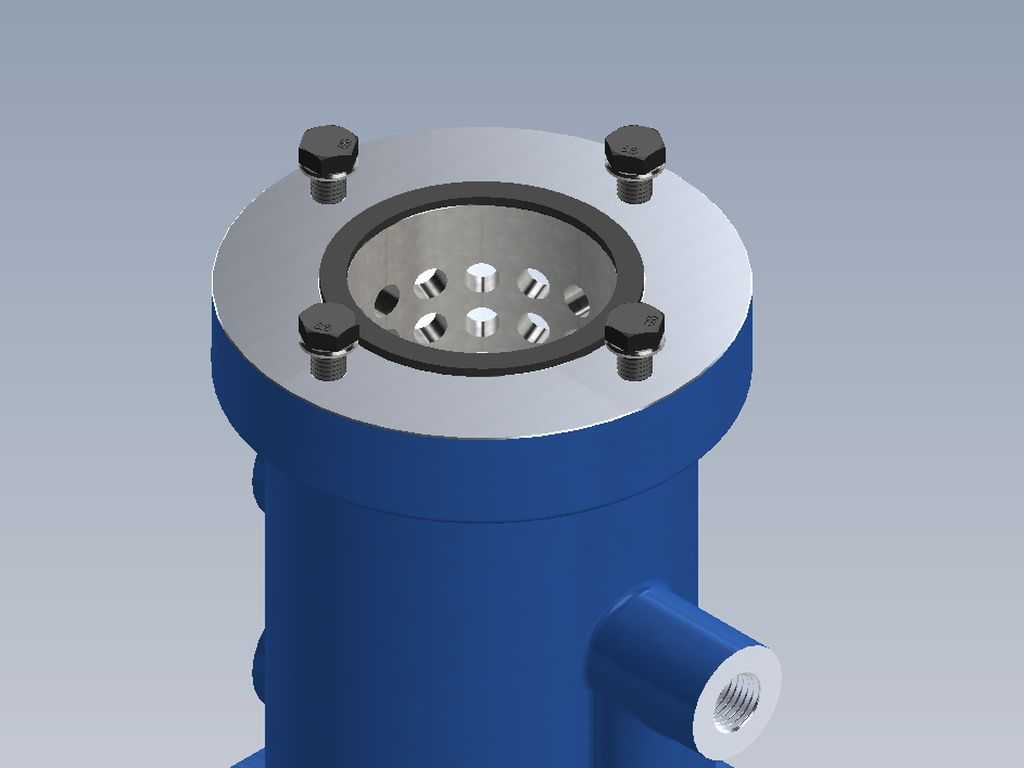

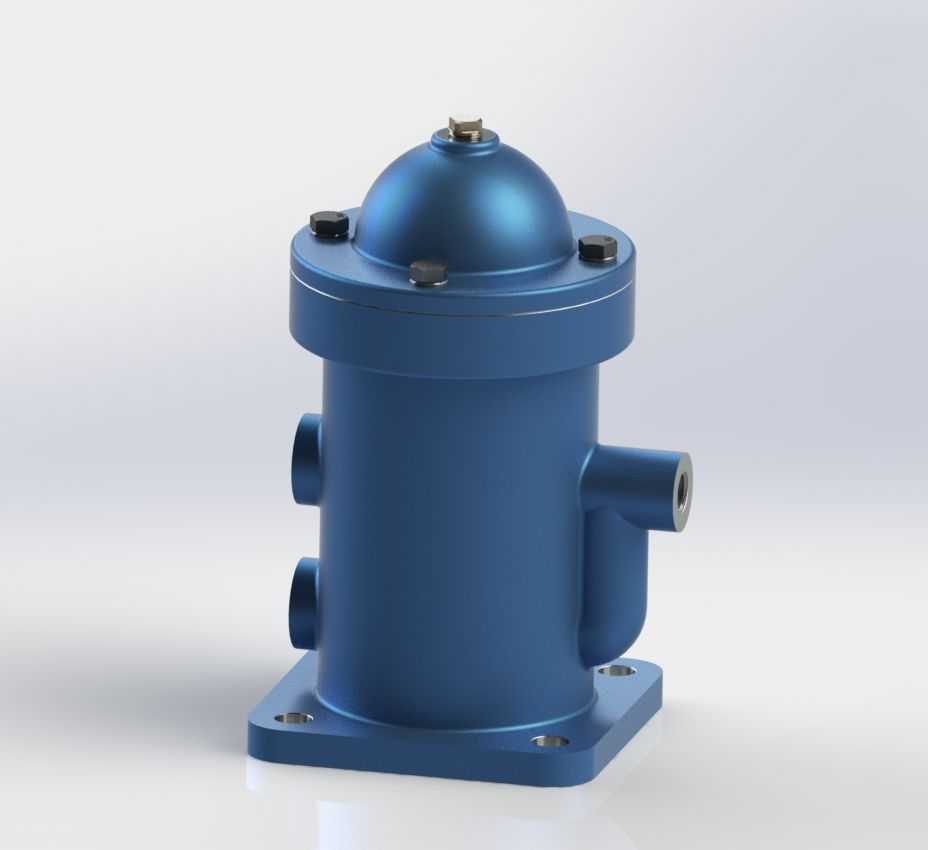

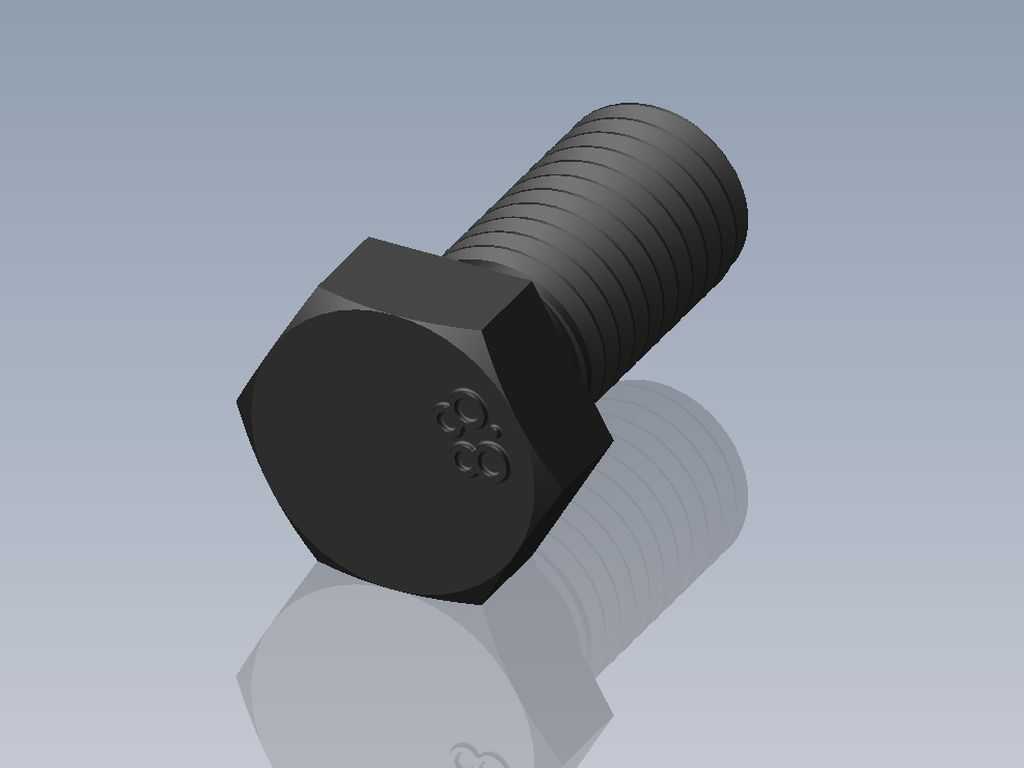

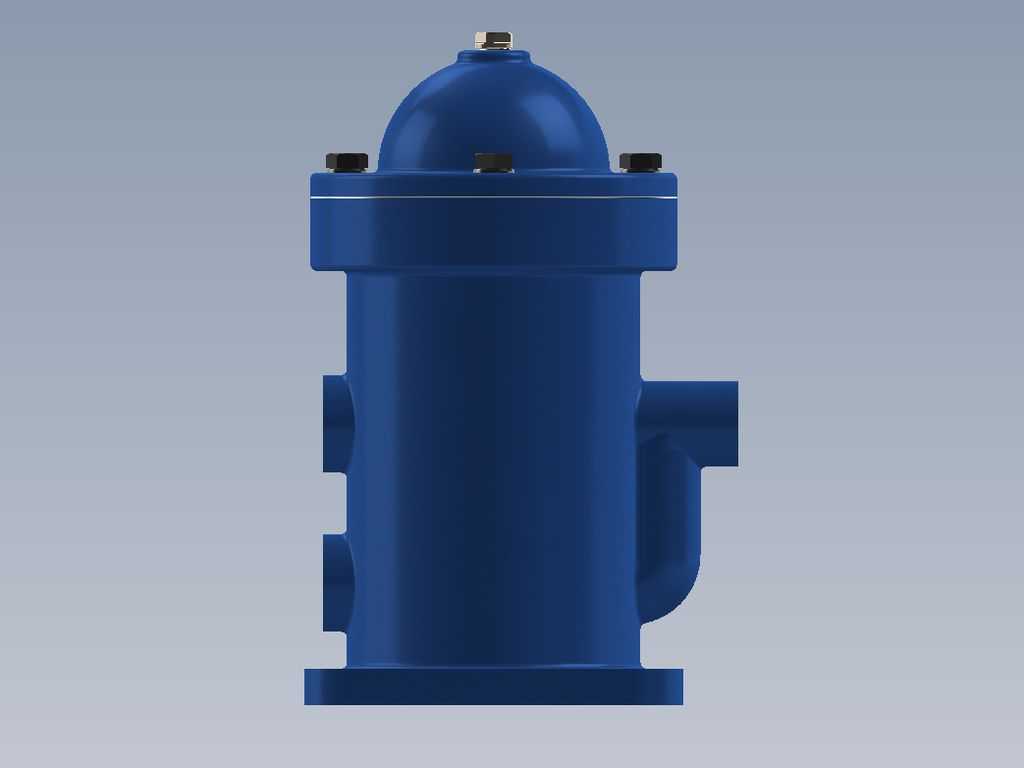

　　该滤器主要应用于低压流体输送管路的杂质截留场景，常见于中小型液压系统、润滑回路、小型工业循环水支路中，安装在泵出口或关键执行元件前端，避免管路内焊渣、金属磨屑、固体颗粒进入下游精密元件，造成阀卡滞、摩擦副划伤等故障。整体采用立式筒状承压结构，底部为方形安装法兰，法兰上预留四个对称分布的安装通孔，可直接通过螺栓固定在设备基座或管架台面上，安装时需保证法兰面与安装基面平行，避免单侧受力导致密封面渗漏。筒体侧面设置三个外伸接口，其中两个接口沿筒体轴向同侧上下排布，另一接口位于筒体侧方垂直于同侧接口轴线方向，可适配不同走向的管路接入需求，无需额外加装转角接头，减少管路泄漏点。顶部为圆弧拱型上盖，通过周向均匀分布的四个螺栓与筒体法兰紧固连接，

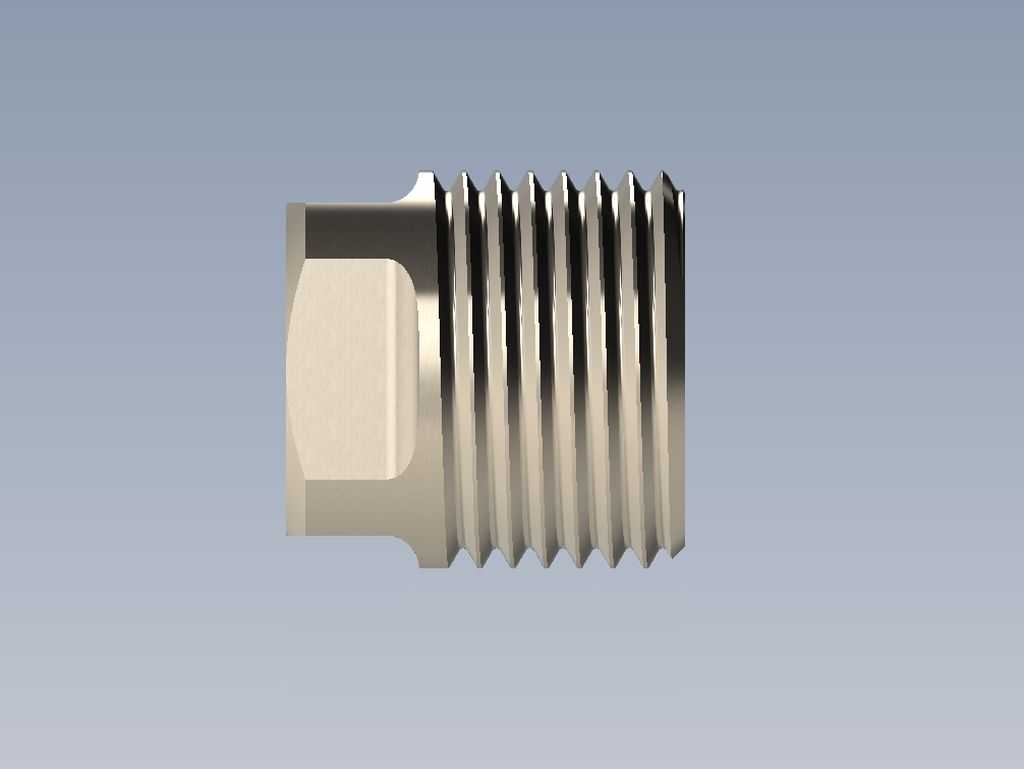

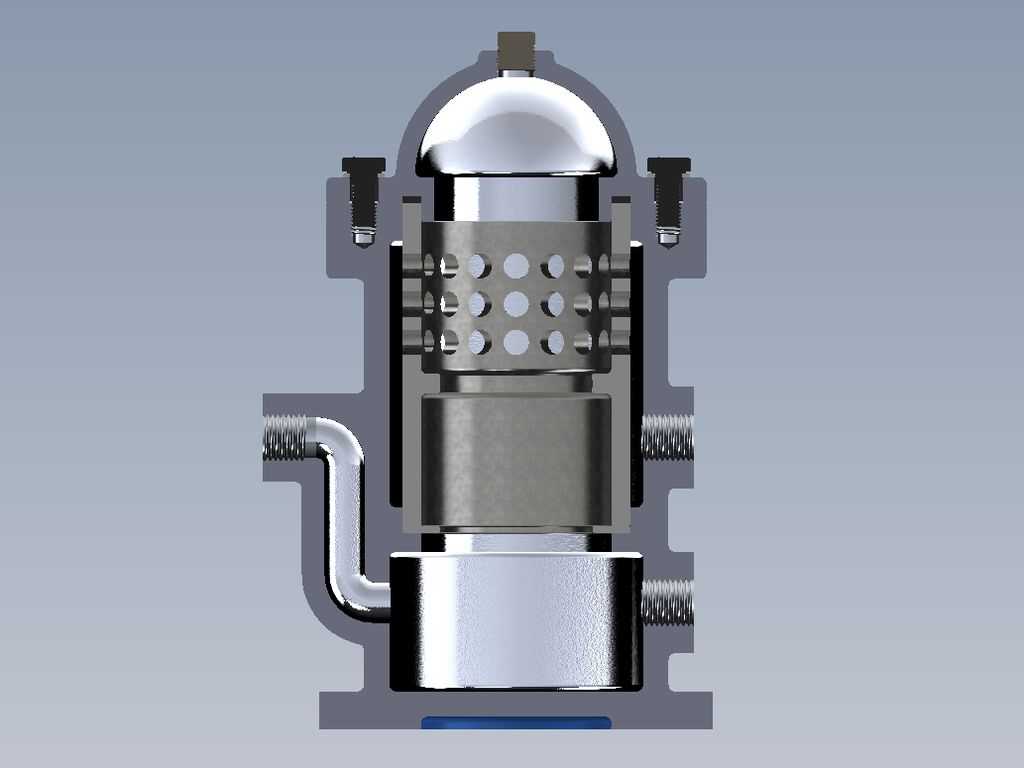

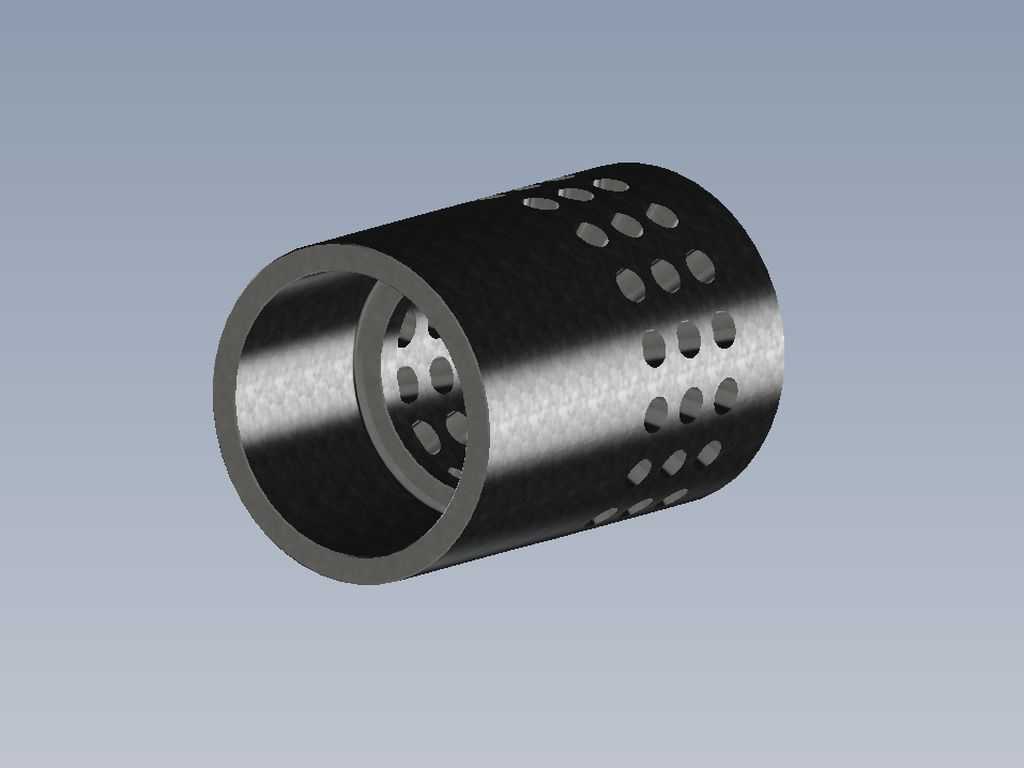

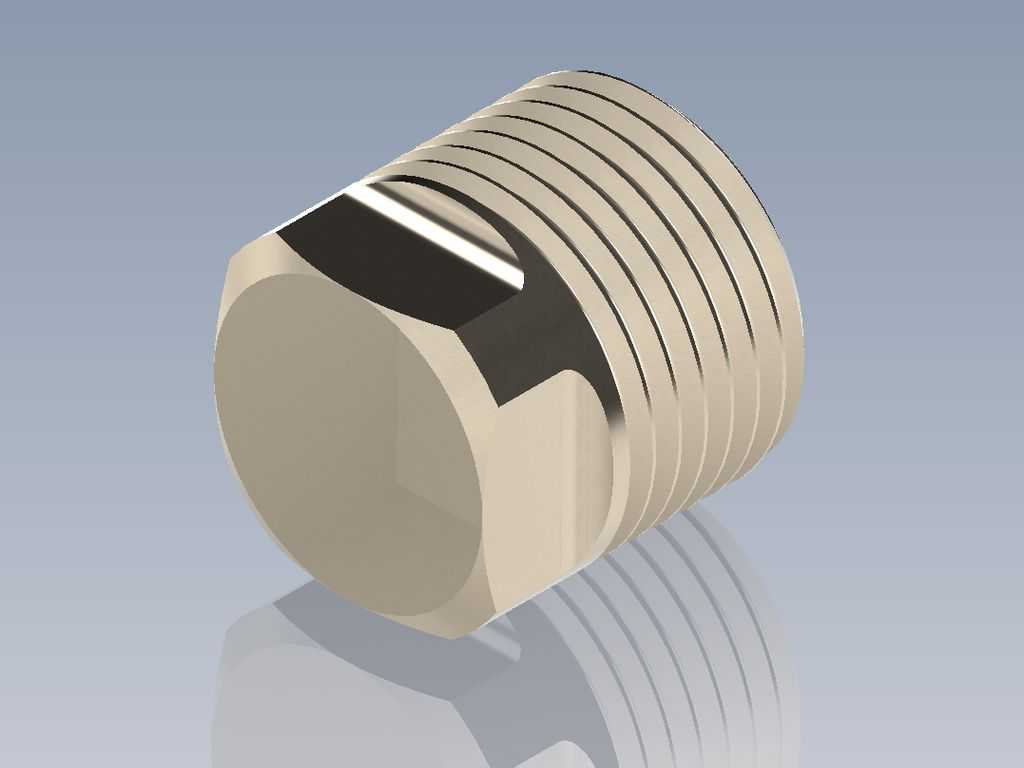

　　上盖顶部设置小型排气接头，设备初次投用或检修后重启时，可通过该接头排出筒体内积存空气，避免气阻影响流体通流效率。设计阶段优先考虑滤芯更换的操作便利性，上盖拆卸后即可直接取出内置过滤元件，无需拆解周边连接管路，日常维护操作空间仅需预留筒体上方300mm高度即可满足作业需求。筒体壁厚按照1.6MPa额定工作压力核算，内壁做光滑过渡处理，避免流道突变造成局部压损过大，所有接口端部均设置标准管螺纹或法兰密封面，可适配常规密封件实现可靠密封。底部法兰的安装孔位间距按照通用管架安装尺寸匹配，可直接替换同规格老式滤器，无需对原有安装基座做二次改造。设备运行时流体从侧方接口进入筒体内部，经内置滤芯拦截杂质后，从对应出口流出，

　　拱型上盖的结构设计可分散内部承压时的应力集中，相比平盖结构在同等壁厚下承压能力提升约20%，同时降低设备整体重量。侧面接口的外伸长度经过核算，既保证管路连接时的扳手操作空间，又不会因外伸过长导致运输、安装过程中出现磕碰变形。
