精密传动蜗杆机械结构三维数模

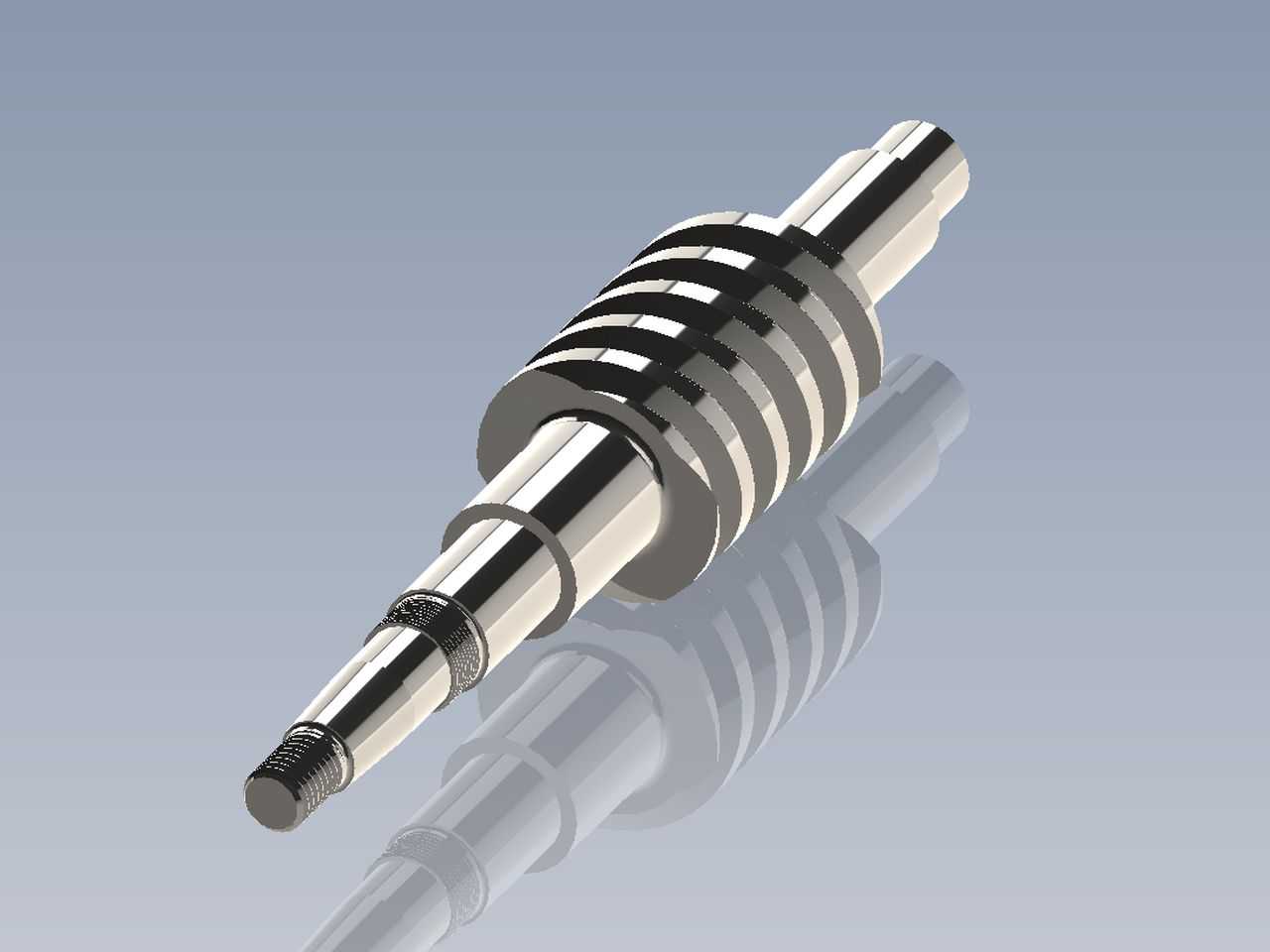

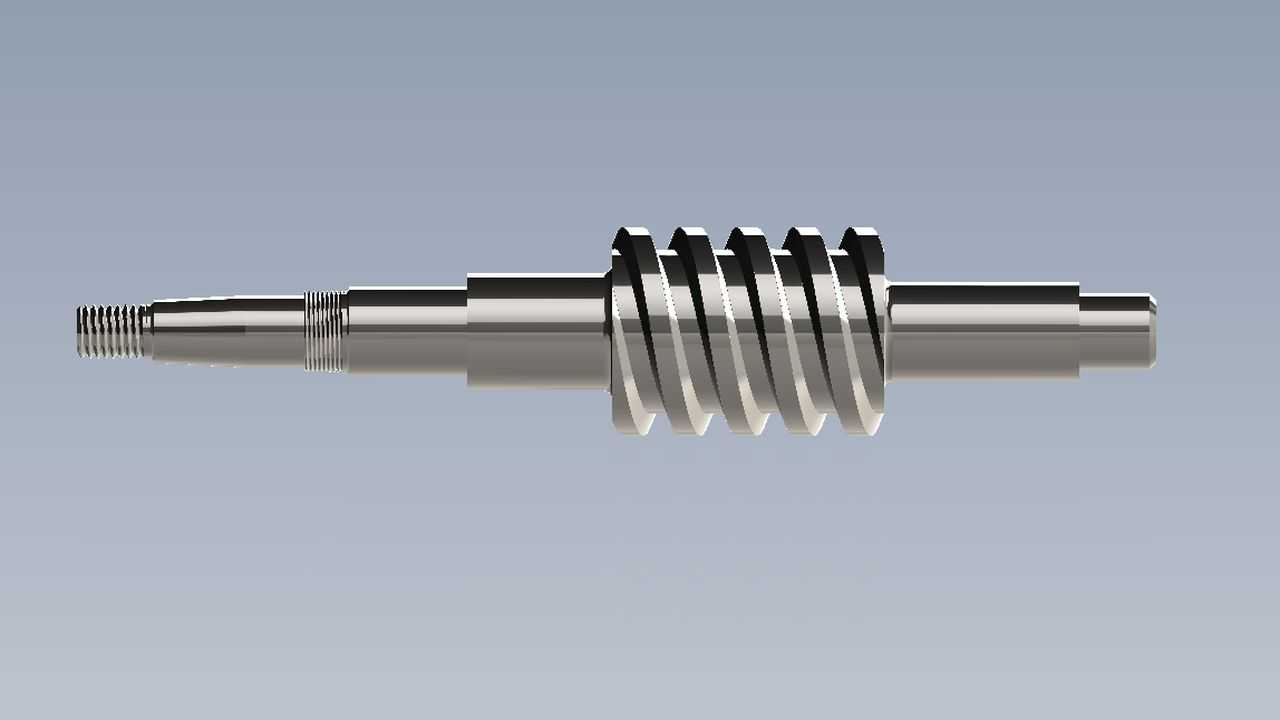

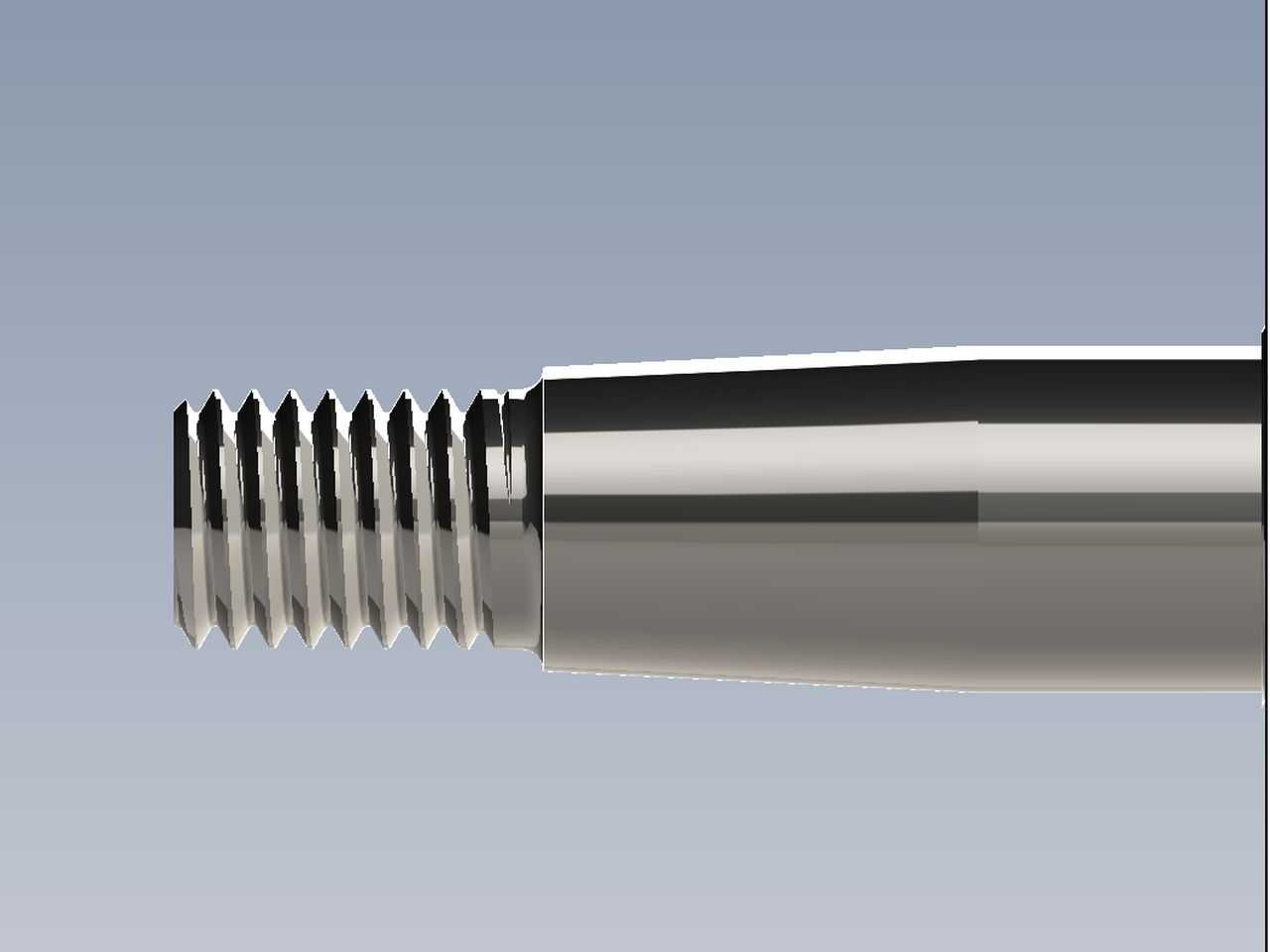

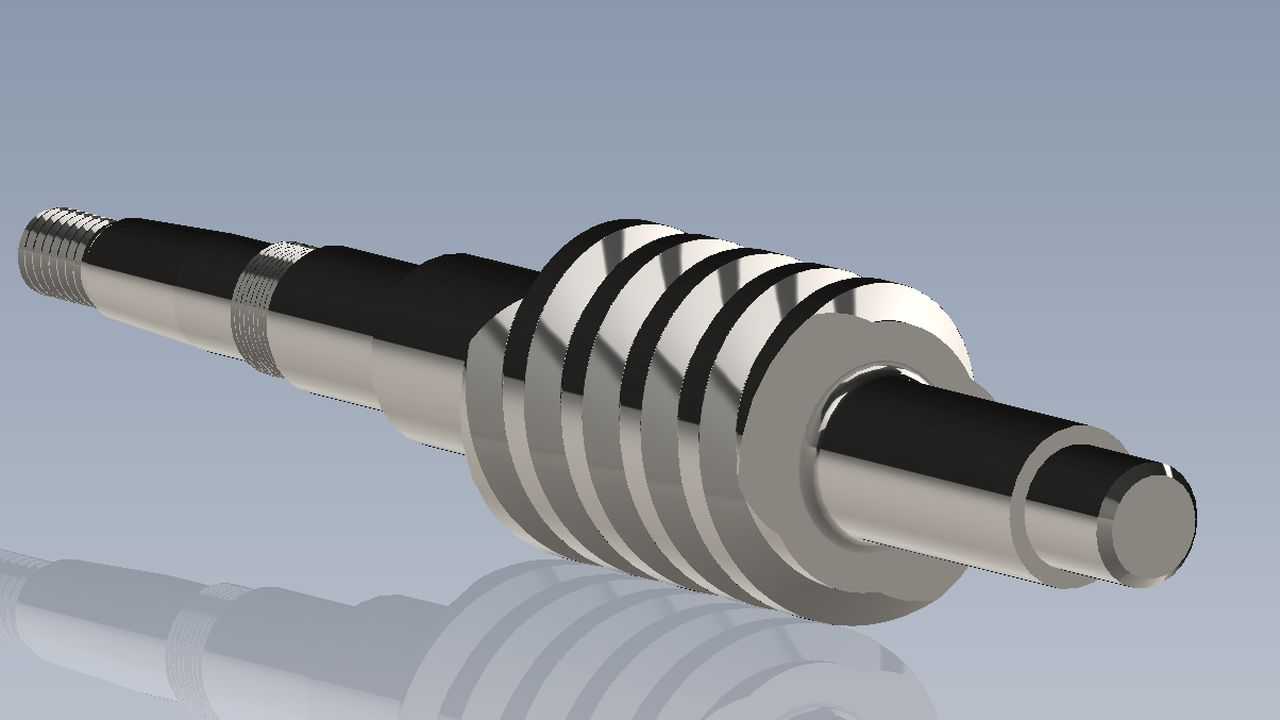

　　这款蜗杆零件是蜗轮蜗杆传动副中的核心主动件，在各类需要大传动比、反向自锁特性的传动场景中应用广泛，常见于小型输送设备的减速单元、机床进给机构、自动化生产线的分度传动结构，以及部分起重设备的慢速驱动部位，能在交错轴之间实现动力与运动的传递，通常轴交角取90度的常规布置形式。从结构设计来看，该蜗杆采用整体式轴齿一体结构，两端预留的阶梯轴段为轴承安装位，轴端加工的细牙螺纹段用于锁紧轴承内圈、固定轴上配套零件的轴向位置，靠近齿部的轴段设计有滚花结构，可用于装配时的周向定位，也可作为油封的配合接触面，避免传动过程中润滑脂从轴端渗漏。齿部采用的是渐开线圆柱蜗杆齿形，加工时可通过专用蜗杆磨床实现高精度齿面磨削，

　　齿面粗糙度能满足高速重载工况下的低摩擦运行要求，多圈连续的螺旋齿结构能保证与蜗轮啮合时至少有2-3个齿同时参与接触，大幅提升传动过程的平稳性，降低啮合冲击带来的振动与噪音。设计过程中需要重点把控齿部的导程角参数，导程角的大小直接决定传动副的自锁性能，当导程角小于啮合轮齿间的当量摩擦角时，机构即可实现反向自锁，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮驱动蜗杆，这一特性在起重类设备中能起到意外断电时的载荷防坠作用，提升设备运行的安全冗余。安装边界方面，两端轴承位的同轴度公差需要严格控制在0.02mm以内，避免装配后出现齿面偏载、局部磨损加剧的问题，轴端的螺纹段需要预留足够的锁紧螺母安装空间，

　　齿部的最大外圆尺寸需要匹配蜗轮副的中心距要求，装配时要保证蜗杆轴线与蜗轮轴线的空间垂直精度，误差过大会直接导致啮合间隙异常、传动效率下降，严重时还会出现卡滞断齿的故障。日常选型应用时，还需要结合传动功率、输入转速、工况载荷系数核算齿面接触强度与齿根弯曲强度，针对持续运行的工况还要配套设计对应的润滑结构，通过油浴或者喷油润滑的方式在齿面形成稳定油膜，降低齿面磨损速率，延长整套传动副的使用寿命。
