立式单缸简易蒸汽动力装置结构

　　这套立式单缸蒸汽动力结构，常被用于热能动力教学演示、小型复古动力装置改装以及机械原理科普场景，能够直观展示外燃式动力的能量转换逻辑，帮助从业者理解往复式动力的传动链路设计。从实际用途来看，该结构可作为小型教具的核心动力单元，也可适配微型展会动态展项的动力输出端，依靠蒸汽压力推动活塞做往复运动，最终通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，输出稳定的低转速扭矩。

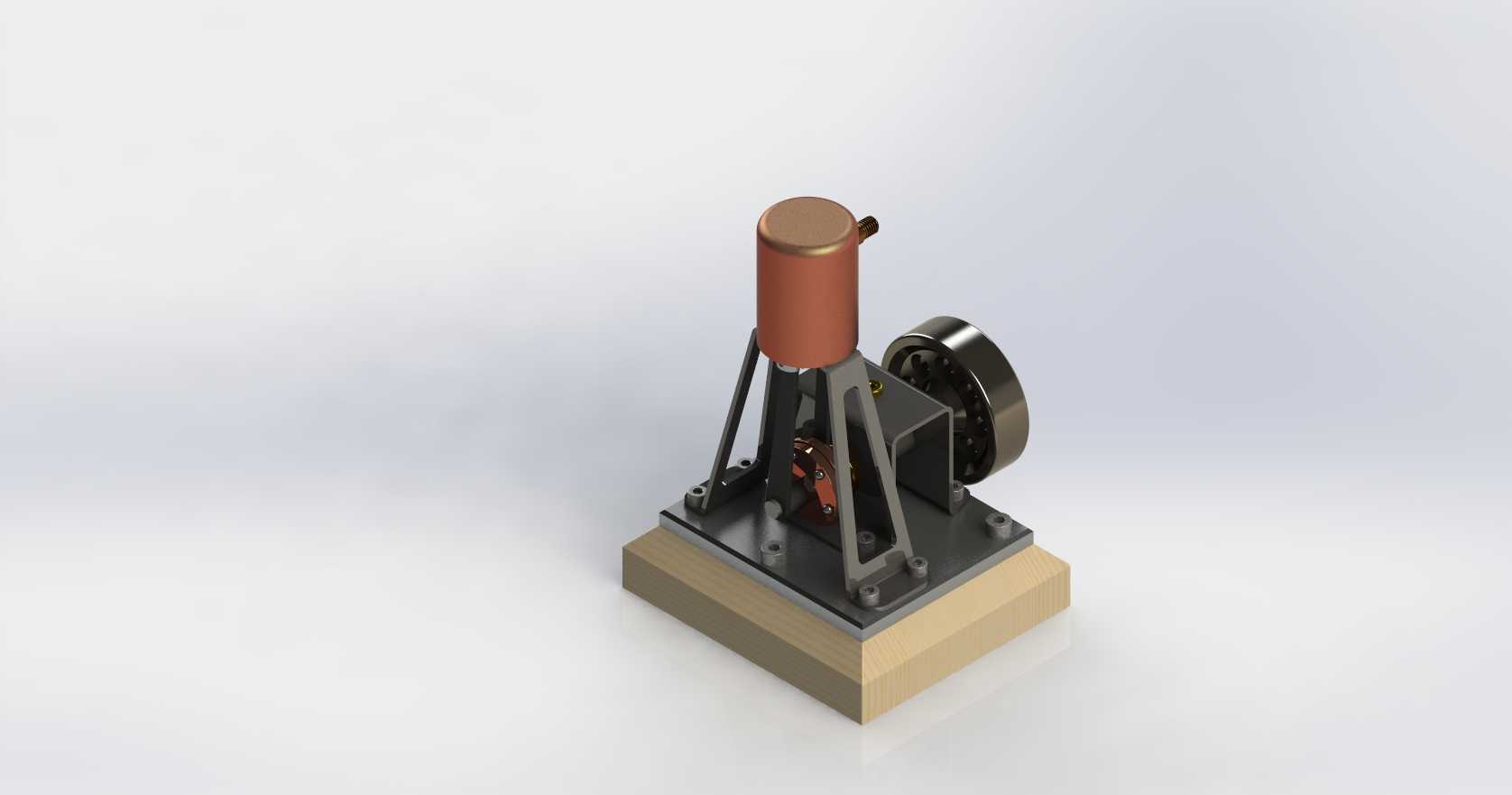

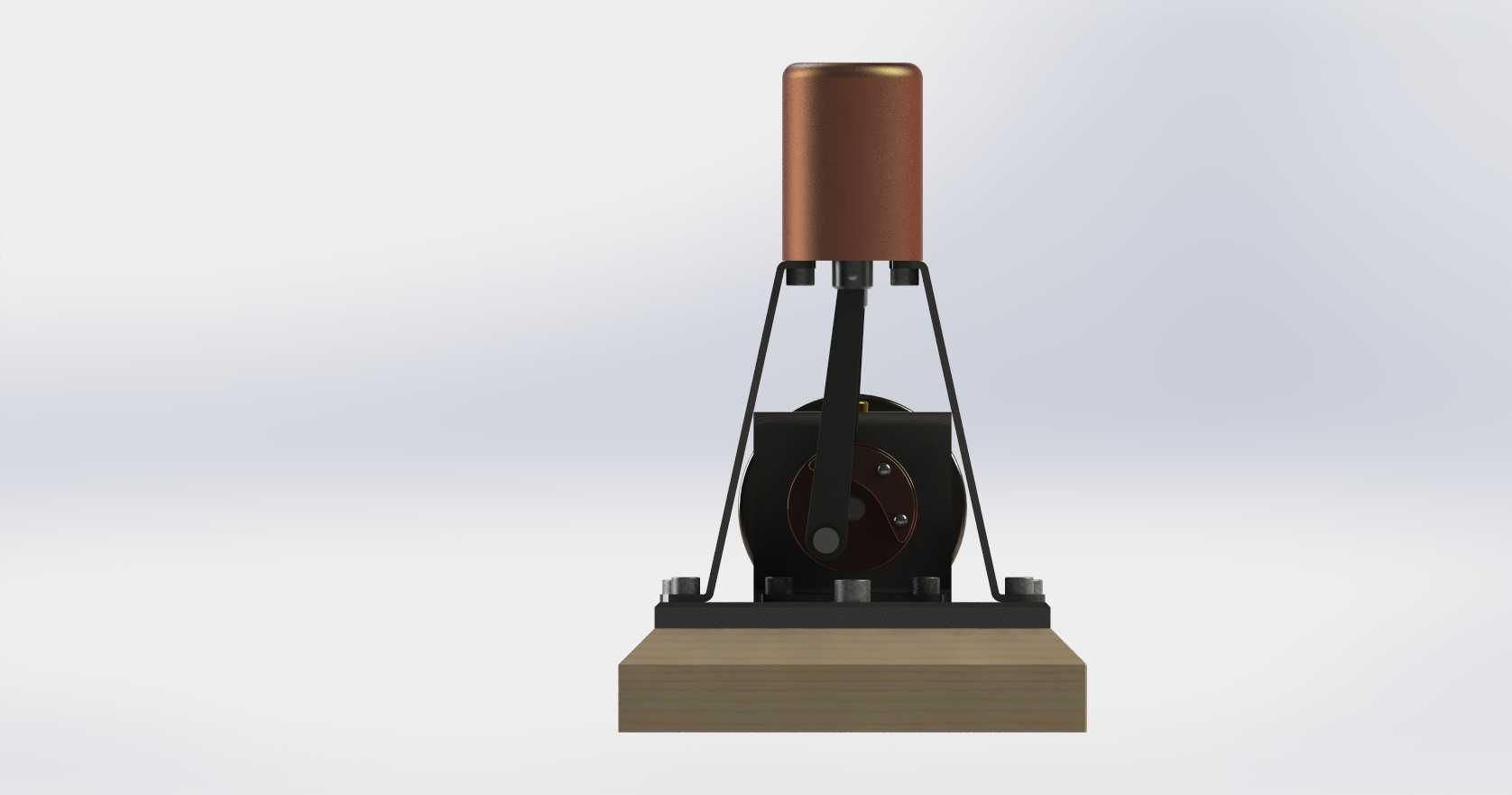

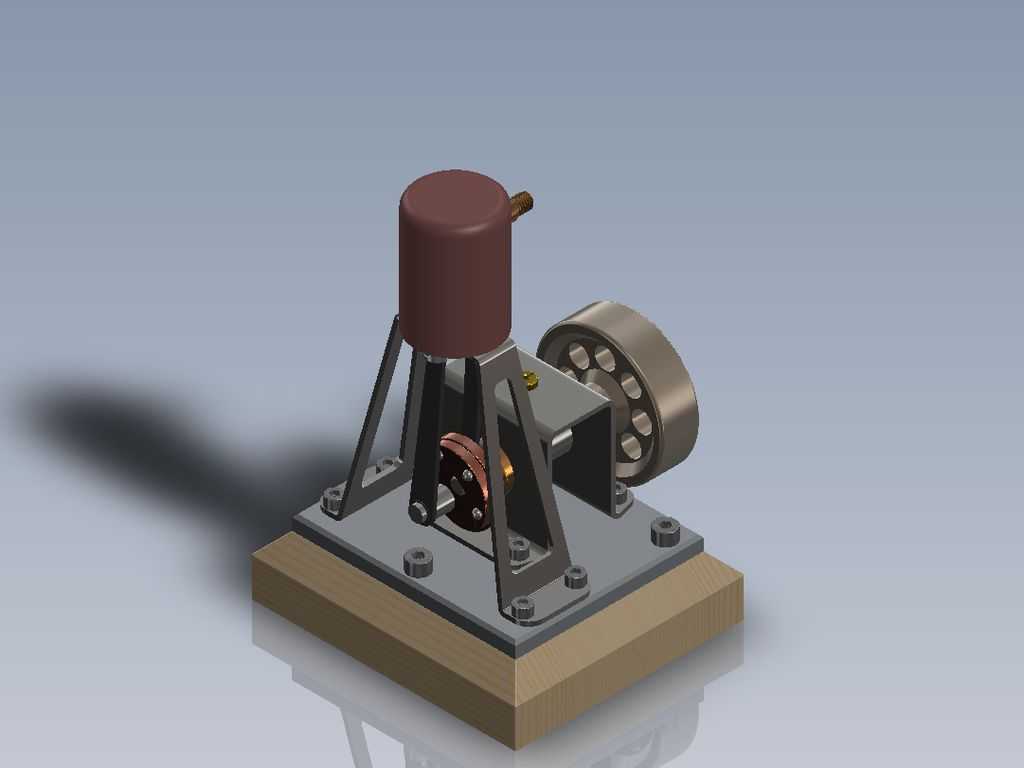

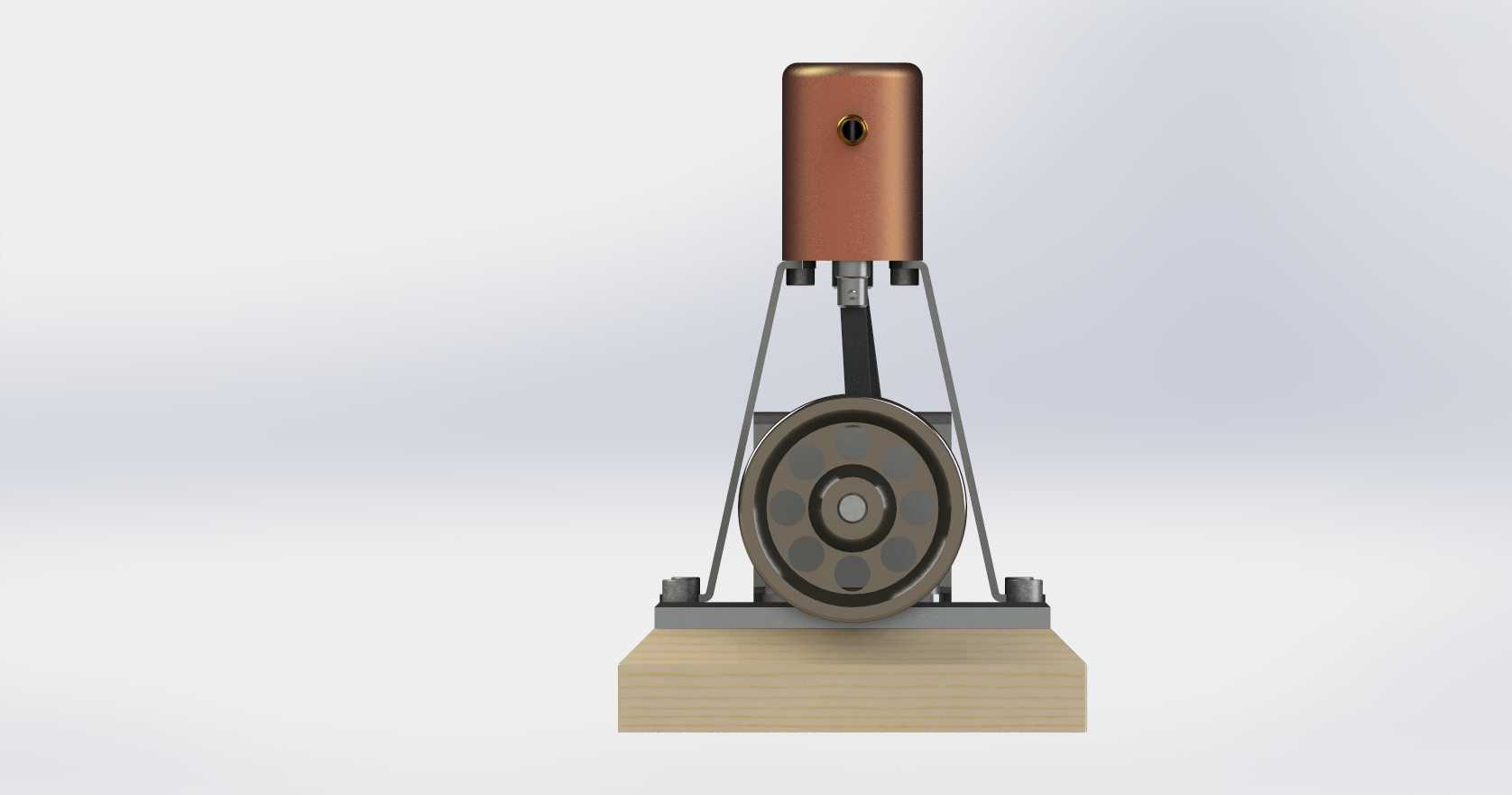

　　设计层面采用立式排布的缸体结构，将铜质储气缸设置在支架最上方，缩短了蒸汽输送路径，减少管路热量损耗；三角支撑式的机架采用型材拼接结构，兼顾支撑刚度与轻量化需求，缸体与机架之间采用螺栓紧固连接，预留了密封垫片的安装槽位，可避免高压蒸汽泄漏。下方的方形木质基座承担整机的配重与安装基准作用，基座上的金属安装板预留了四个对称的固定孔位，可直接通过螺栓将整机固定在演示台架或配套设备上，安装边界规整，不需要额外设计复杂的转接结构。

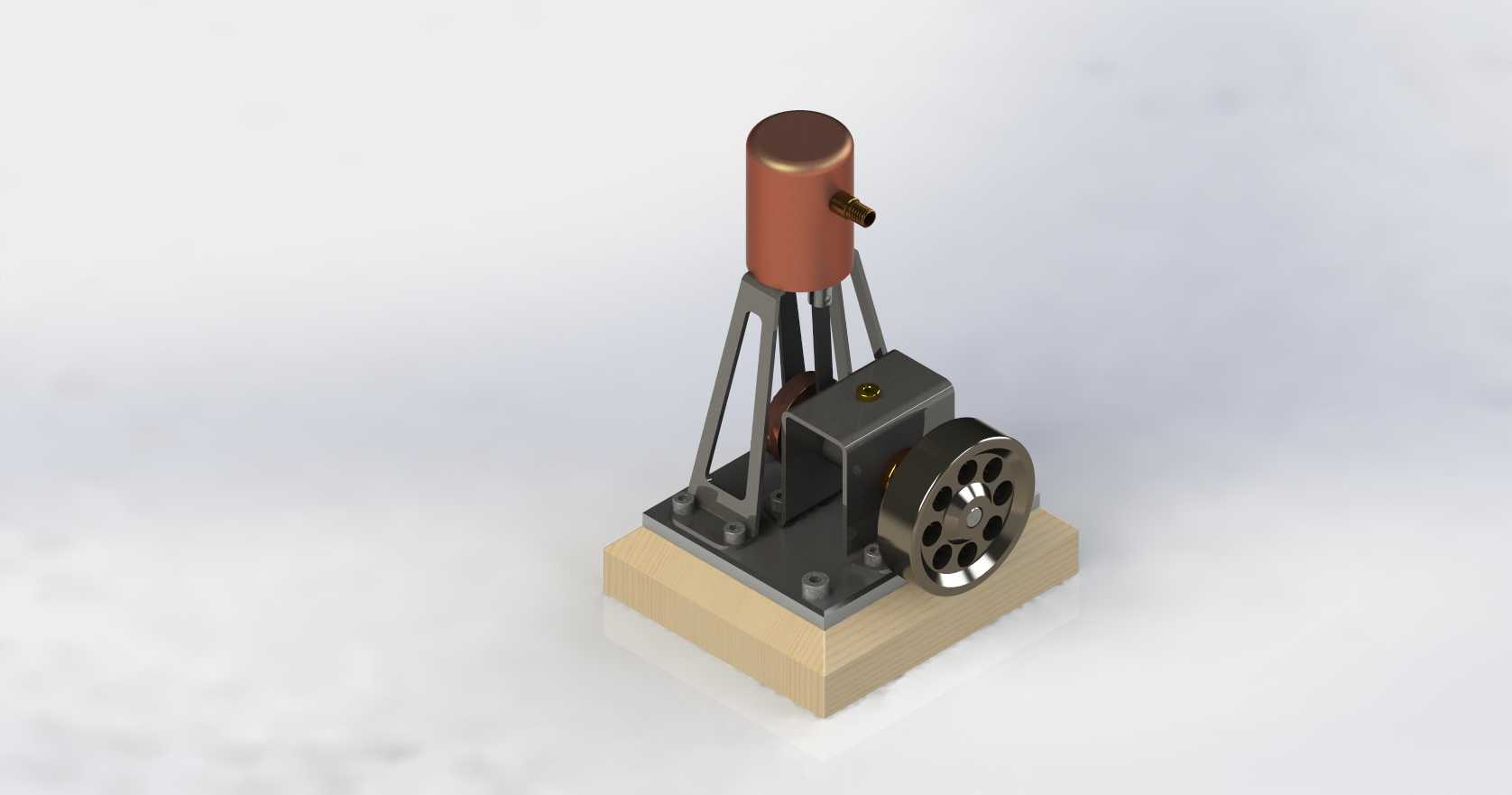

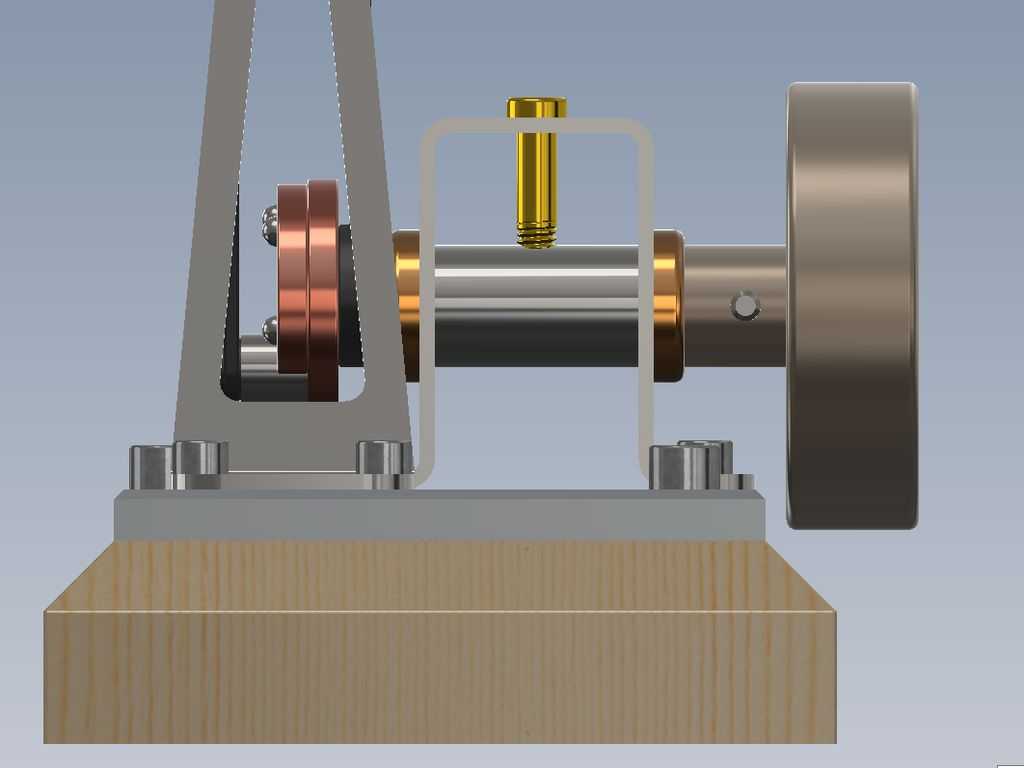

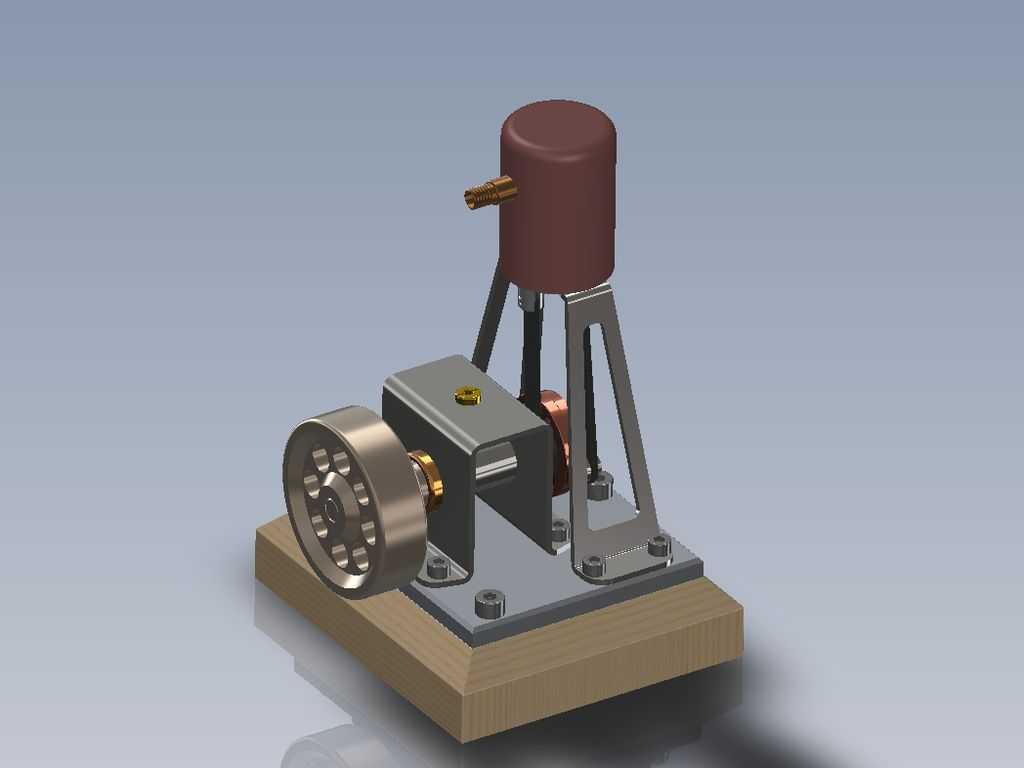

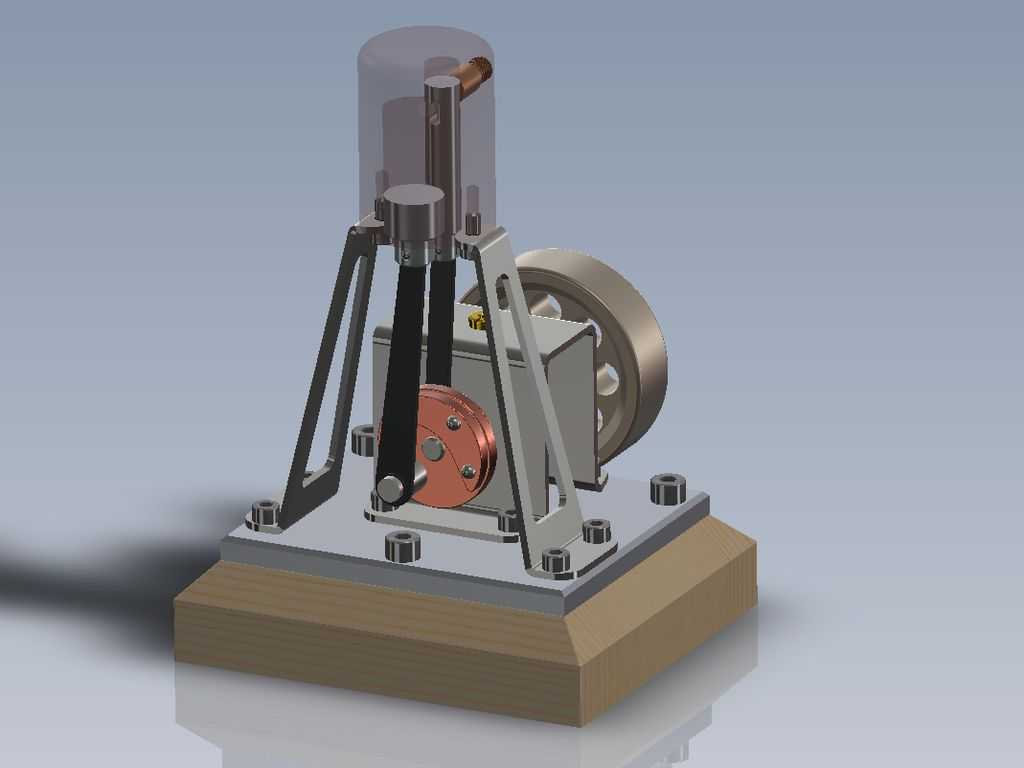

　　功能特性上，该结构的飞轮采用辐条式镂空设计，既保证了转动惯量维持曲轴过死点的稳定性，又降低了整体转动惯量带来的启动阻力；侧置的进汽接头直接对接外部蒸汽发生装置，不需要额外集成复杂的配气阀组，简化了整体结构，降低了装配调试难度。曲柄连杆部位采用销轴连接，配合轴套减少运动磨损，日常维护仅需定期加注润滑脂即可保证传动顺畅。

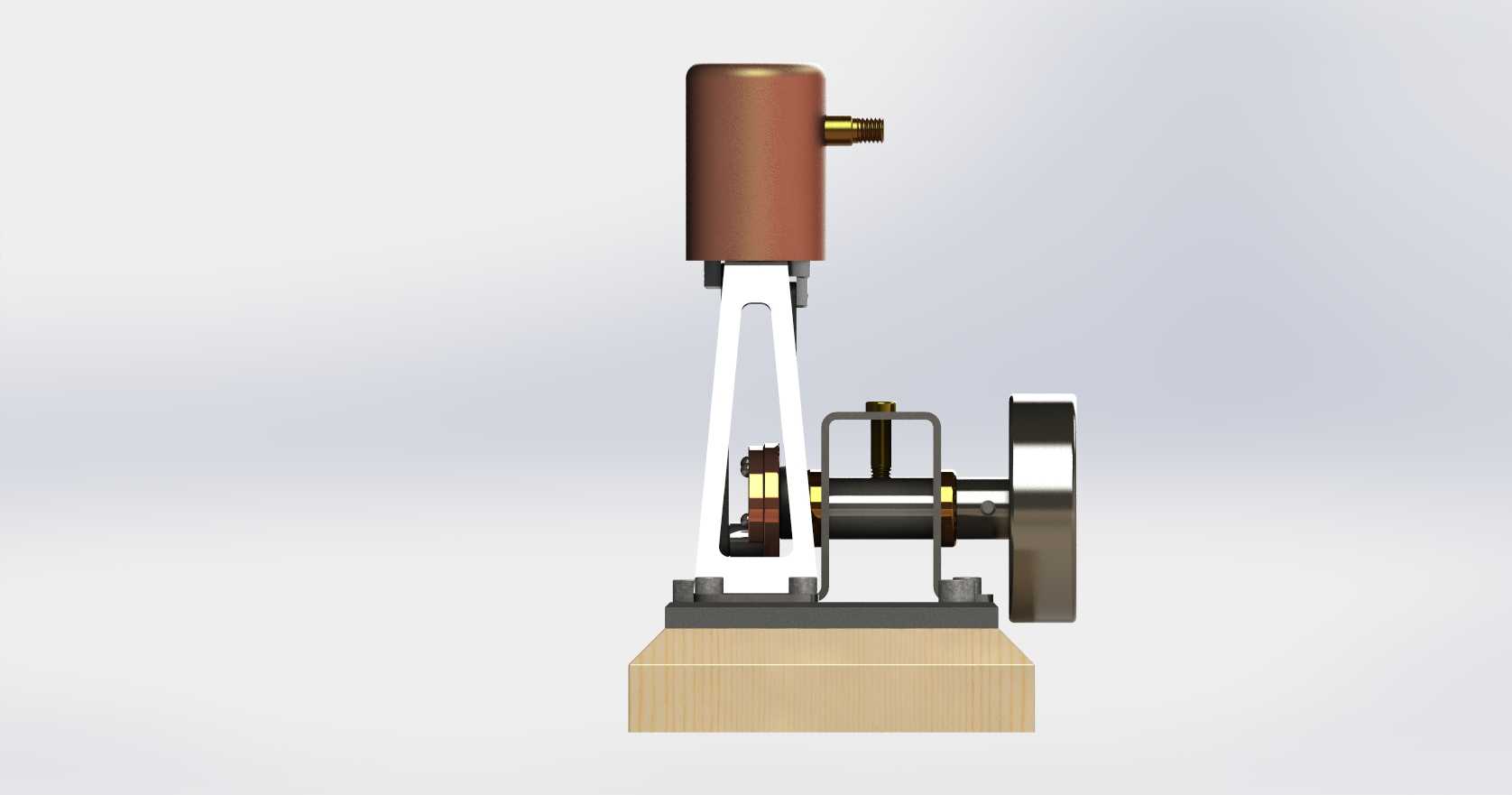

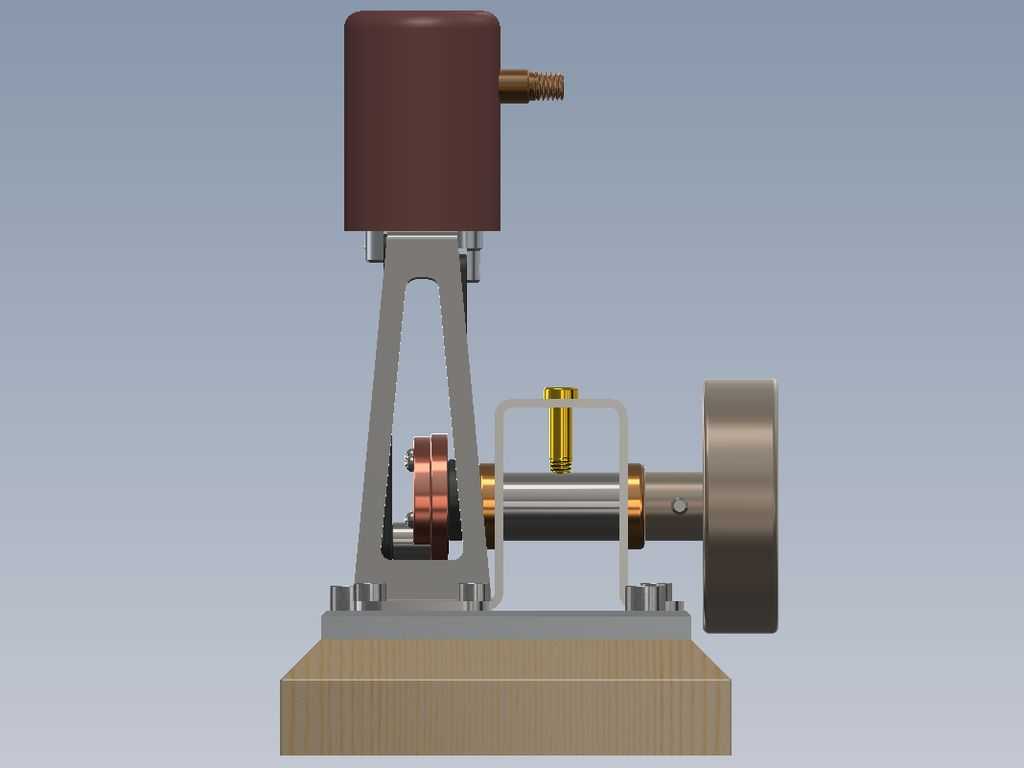

　　从安装尺寸来看，整机重心沿基座中心垂直分布，横向占用空间小，适合在狭窄的演示台面上布置；缸体高度与飞轮直径的比例经过匹配，避免运转过程中出现运动干涉，所有运动部件的外轮廓均在基座投影范围内，不需要额外设置安全防护围挡即可满足教学场景的使用需求。设计过程中优先保证运动逻辑的直观性，省略了复杂的调速与反馈结构，让观察者可以清晰看到活塞往复、连杆摆动、飞轮旋转的完整传动过程，适配机械原理入门教学的展示需求，也可作为小型蒸汽动力爱好者的改装基础结构，通过调整缸径、飞轮重量即可适配不同的蒸汽压力输入场景。
