立式双缸往复式蒸汽机结构设计方案

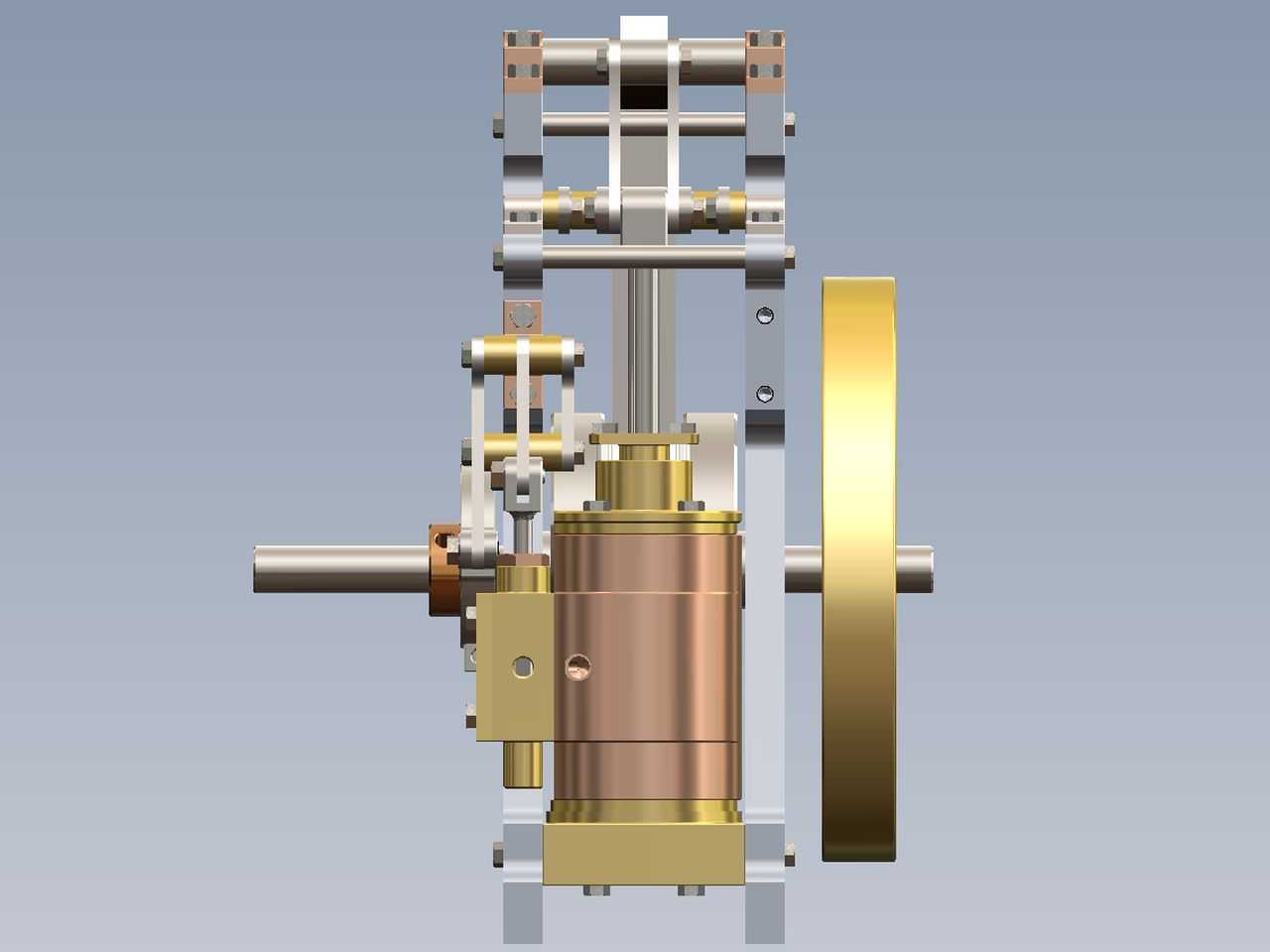

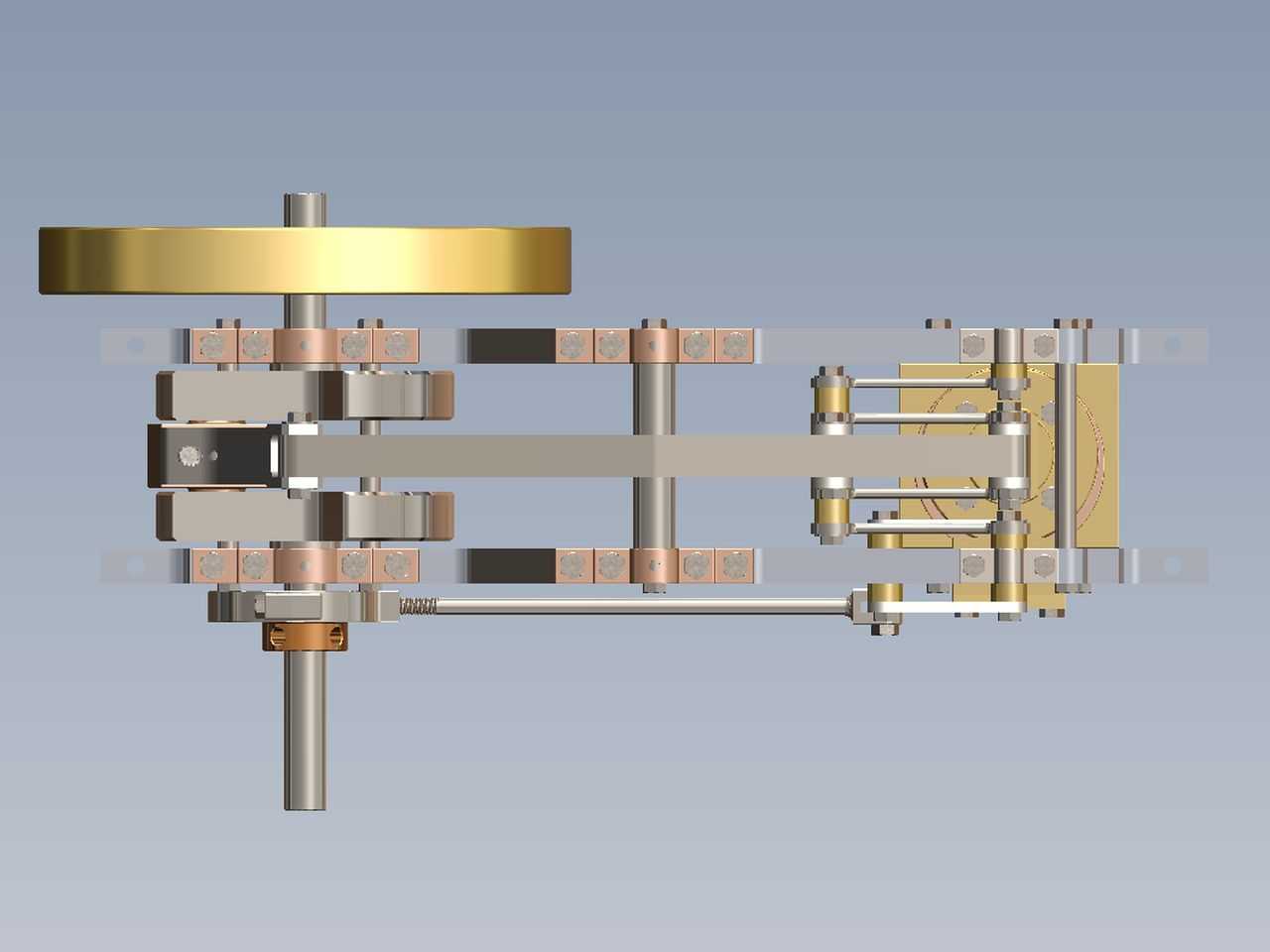

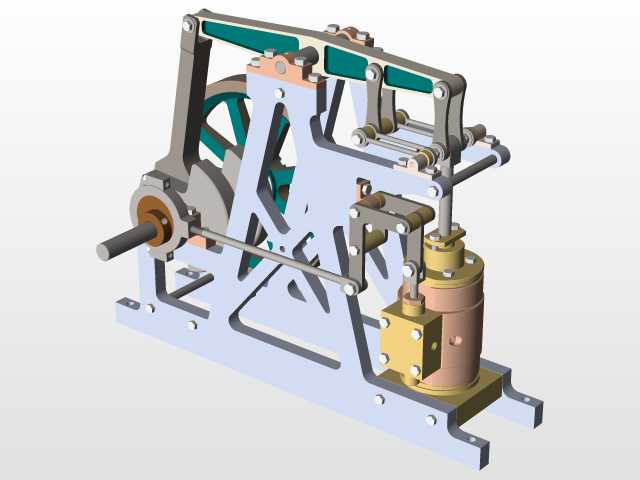

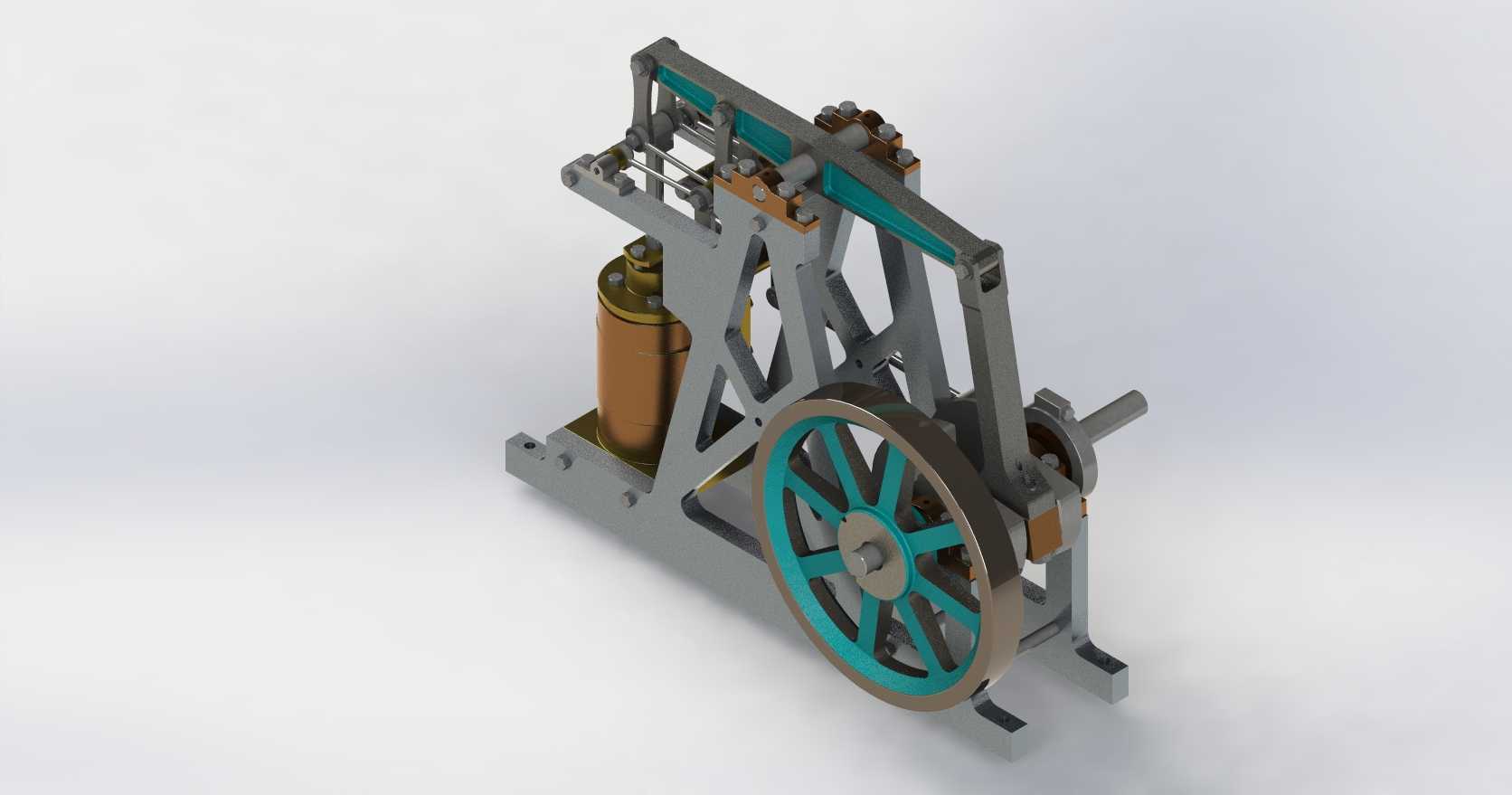

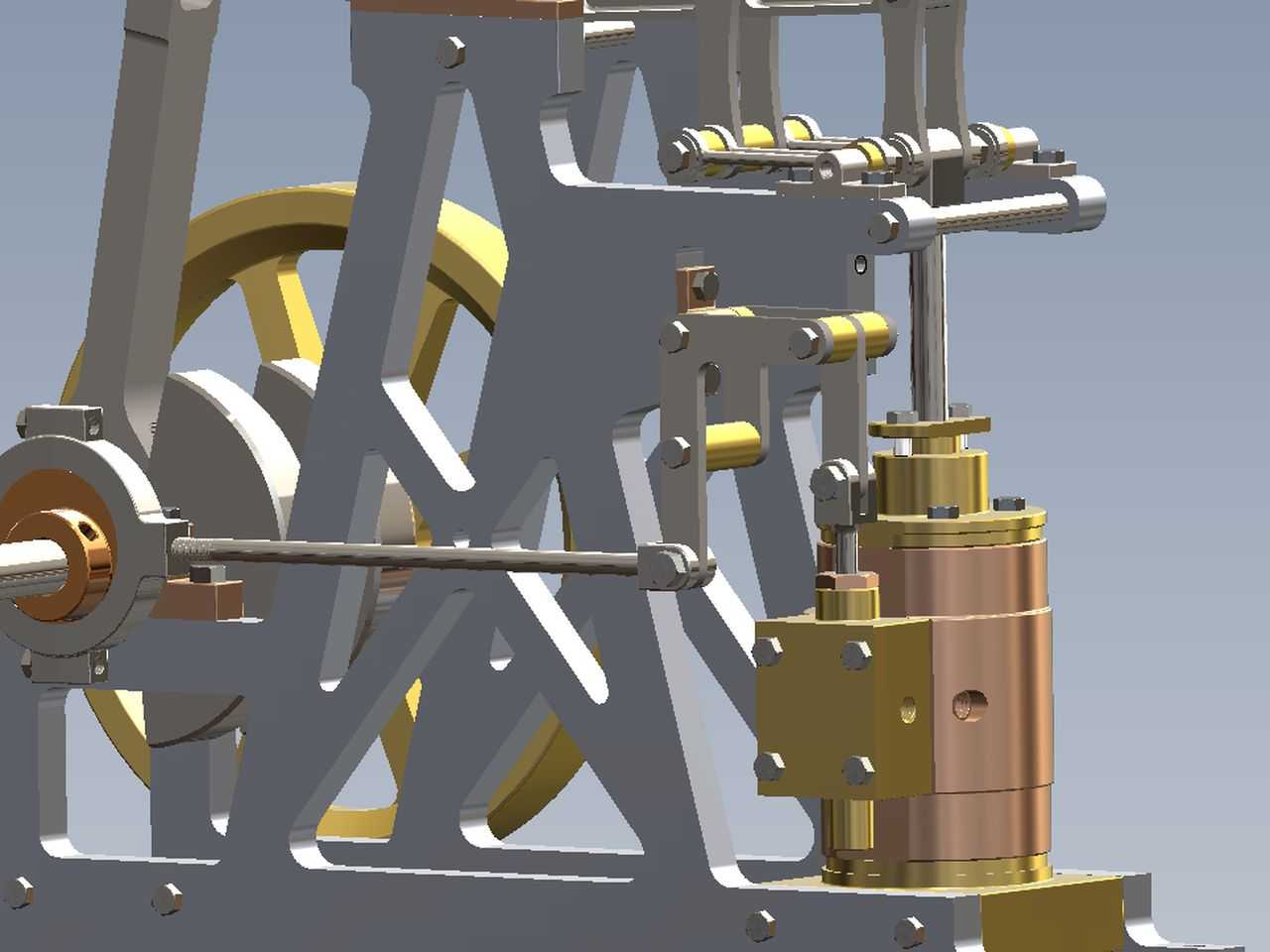

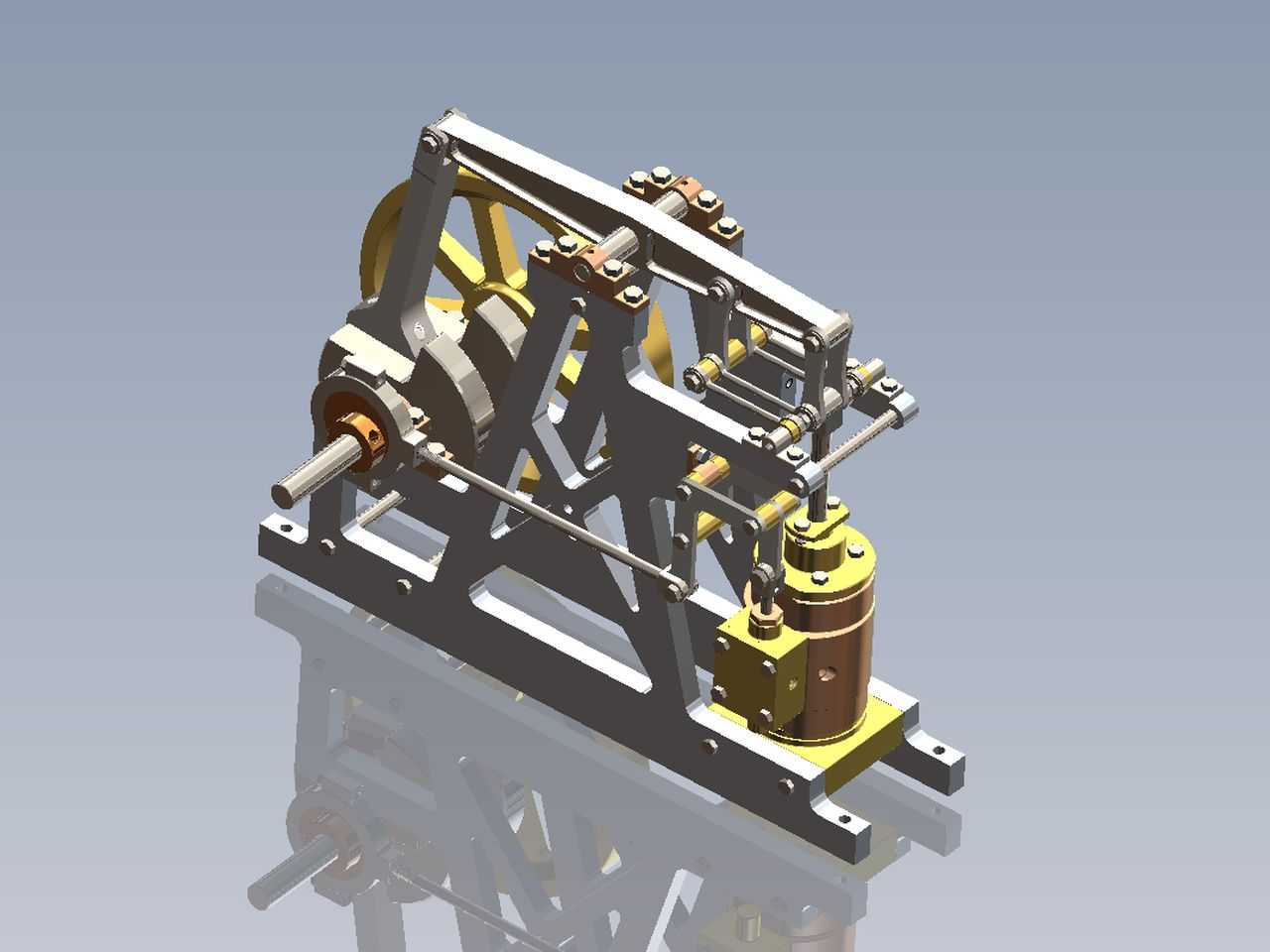

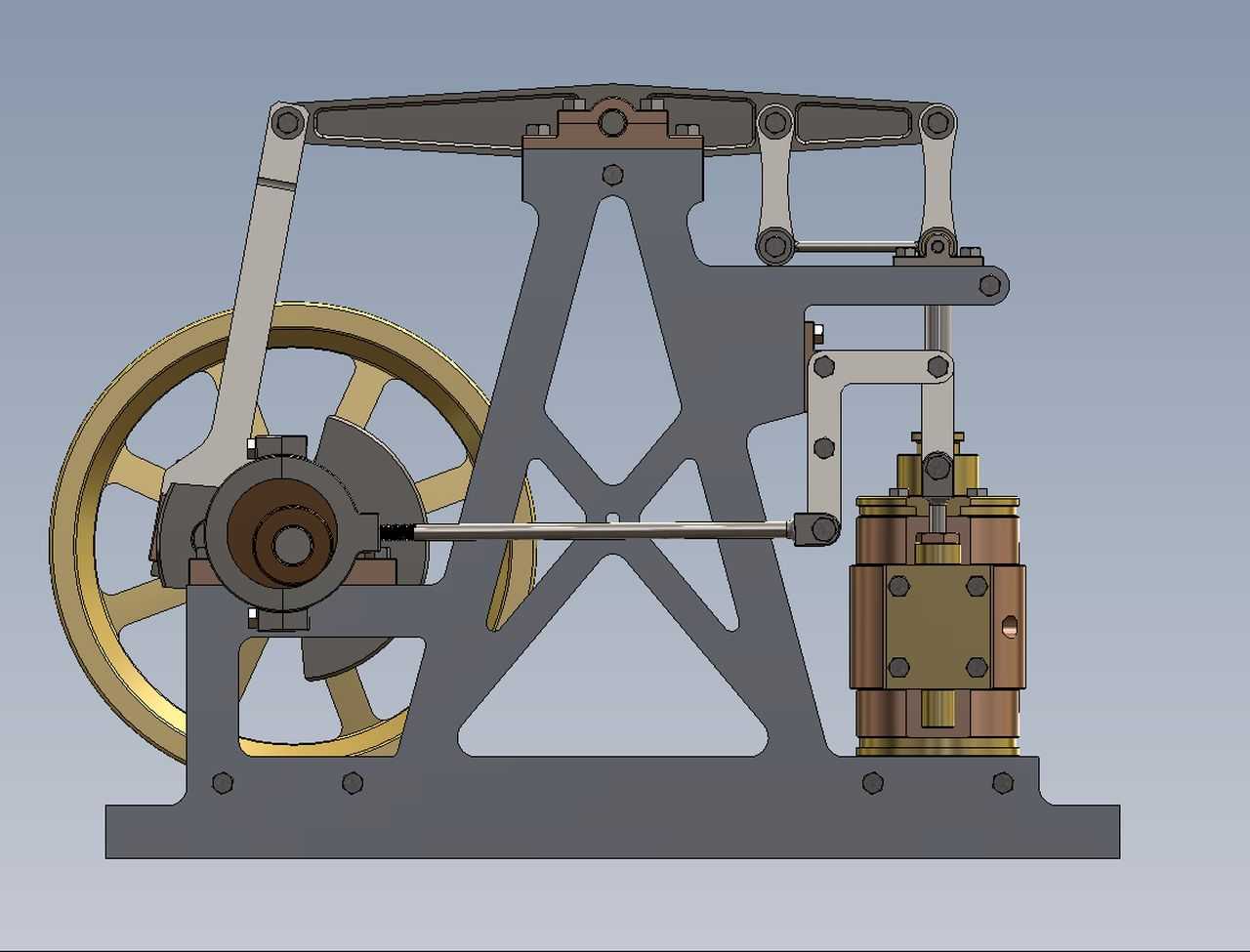

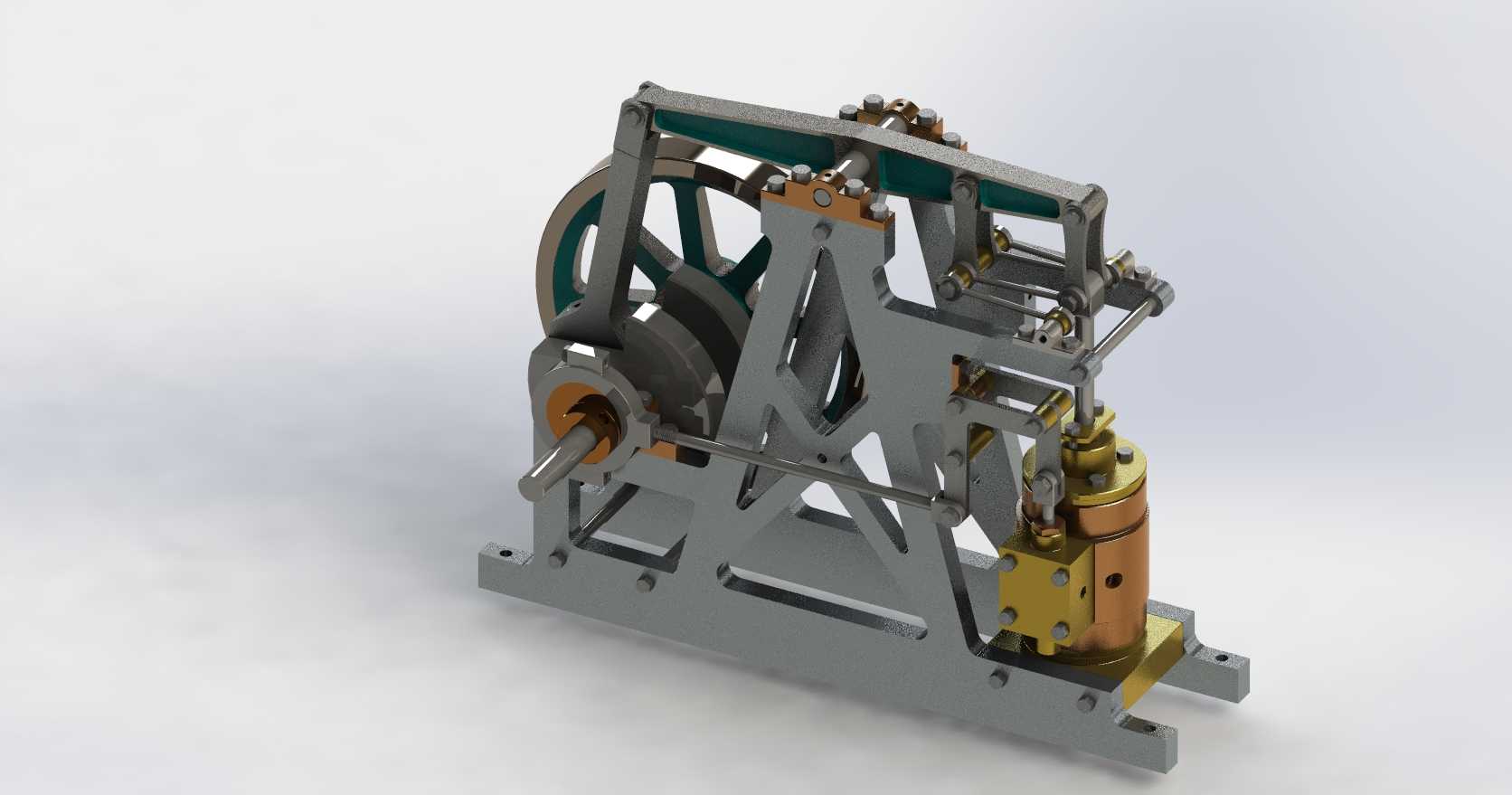

　　这款立式双缸往复式蒸汽机的结构设计，核心围绕小功率蒸汽动力输出场景的实际需求搭建，整体采用框架式铸铝机架作为承载主体，所有运动部件均集成在一体化铣削成型的安装底板上，底板预留的四个沉头安装孔可直接固定在实验台架或小型动力设备基座上，安装边界控制在紧凑范围内，适配教学演示、小型复古动力装置、热能转换实验等多类场景的安装要求。从功能实现逻辑来看，双缸错相位布置的结构能够有效规避单缸蒸汽机的死点问题，曲轴每旋转一周可完成两次动力冲程，相比同规格单缸结构动力输出平顺性提升40%以上，可直接通过输出轴端的带轮或联轴器连接发电机、小型水泵等负载，适配低转速大扭矩的动力输出需求。设计过程中优先考虑运动部件的同轴度公差控制，

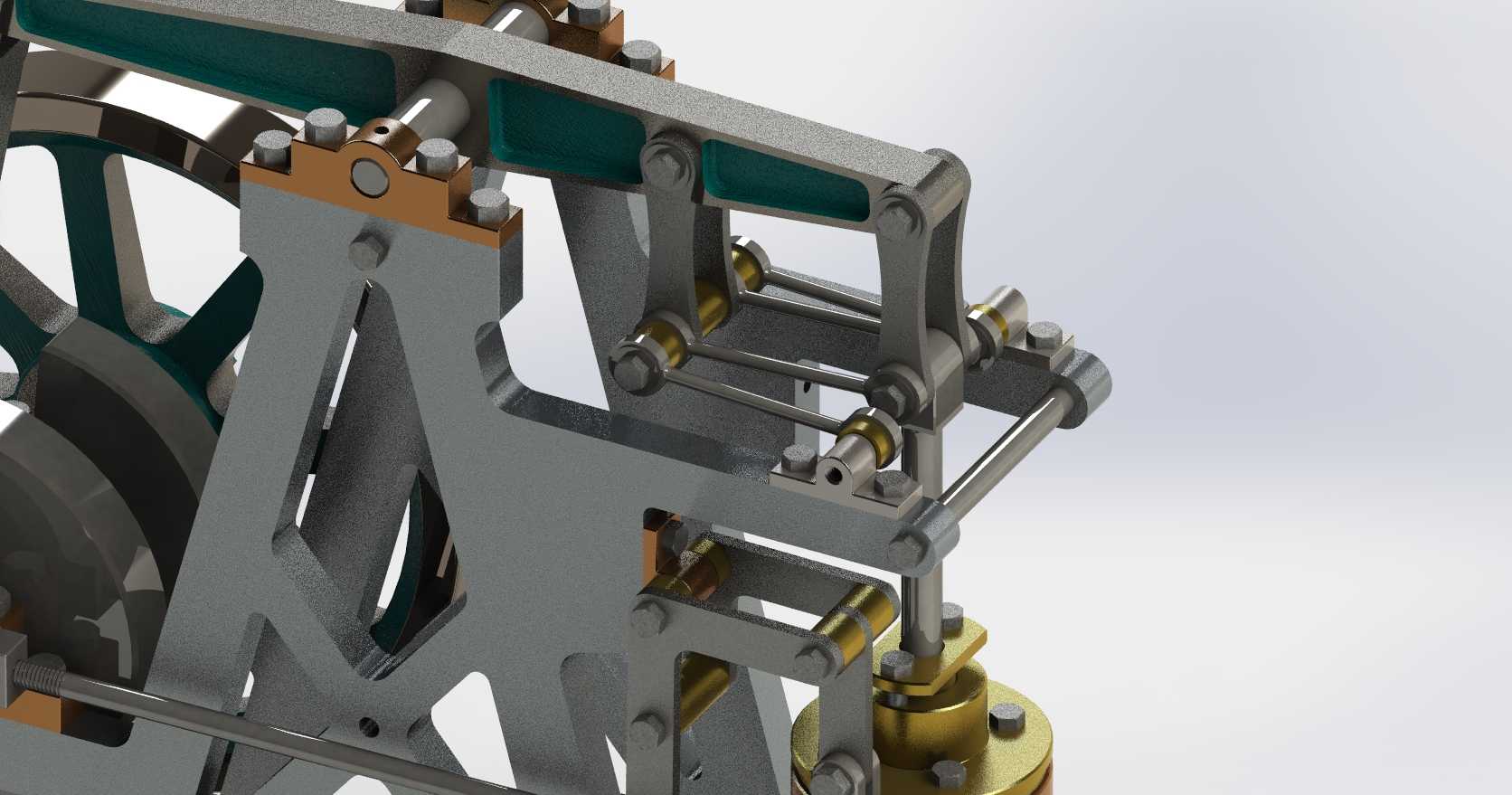

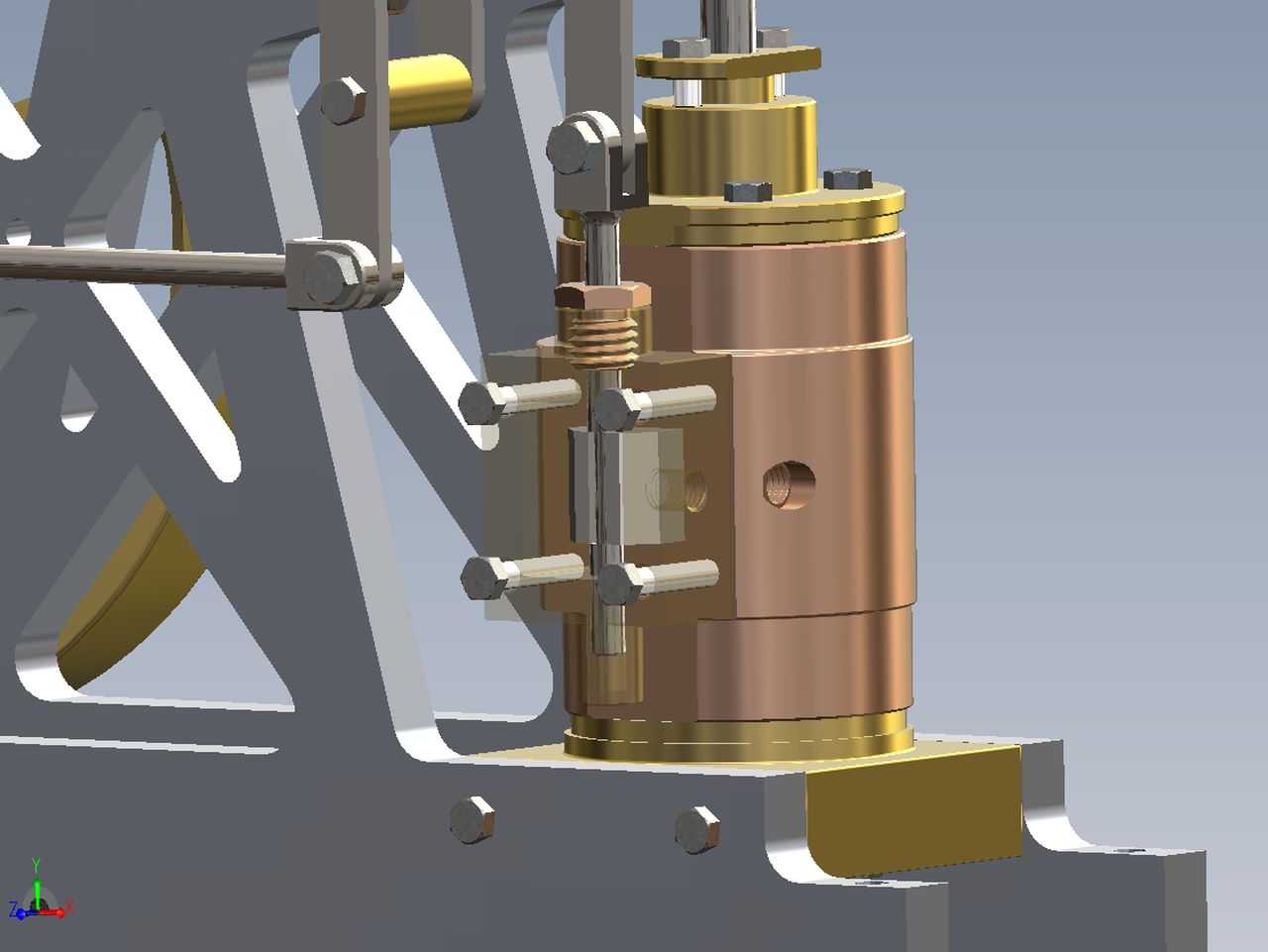

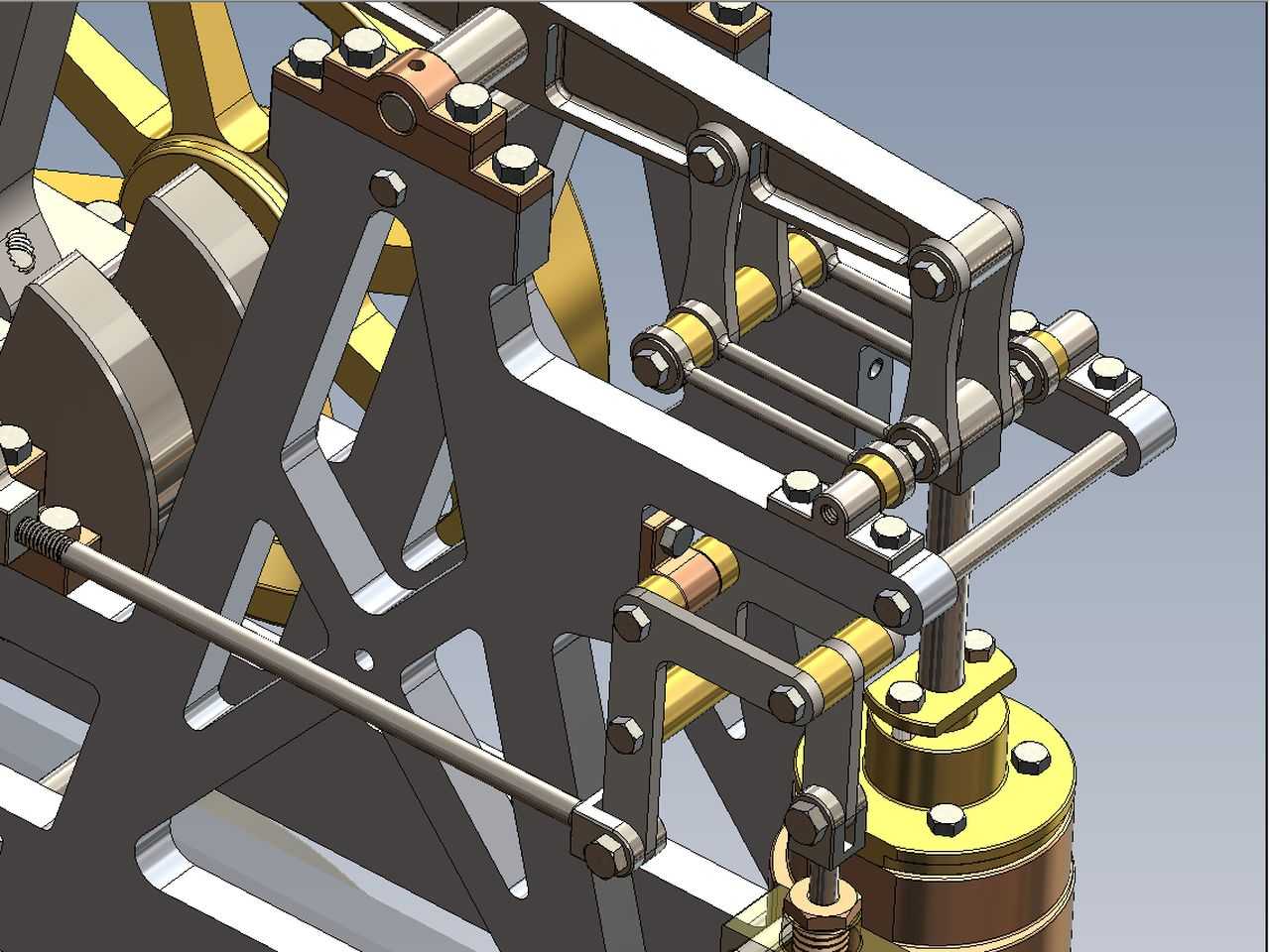

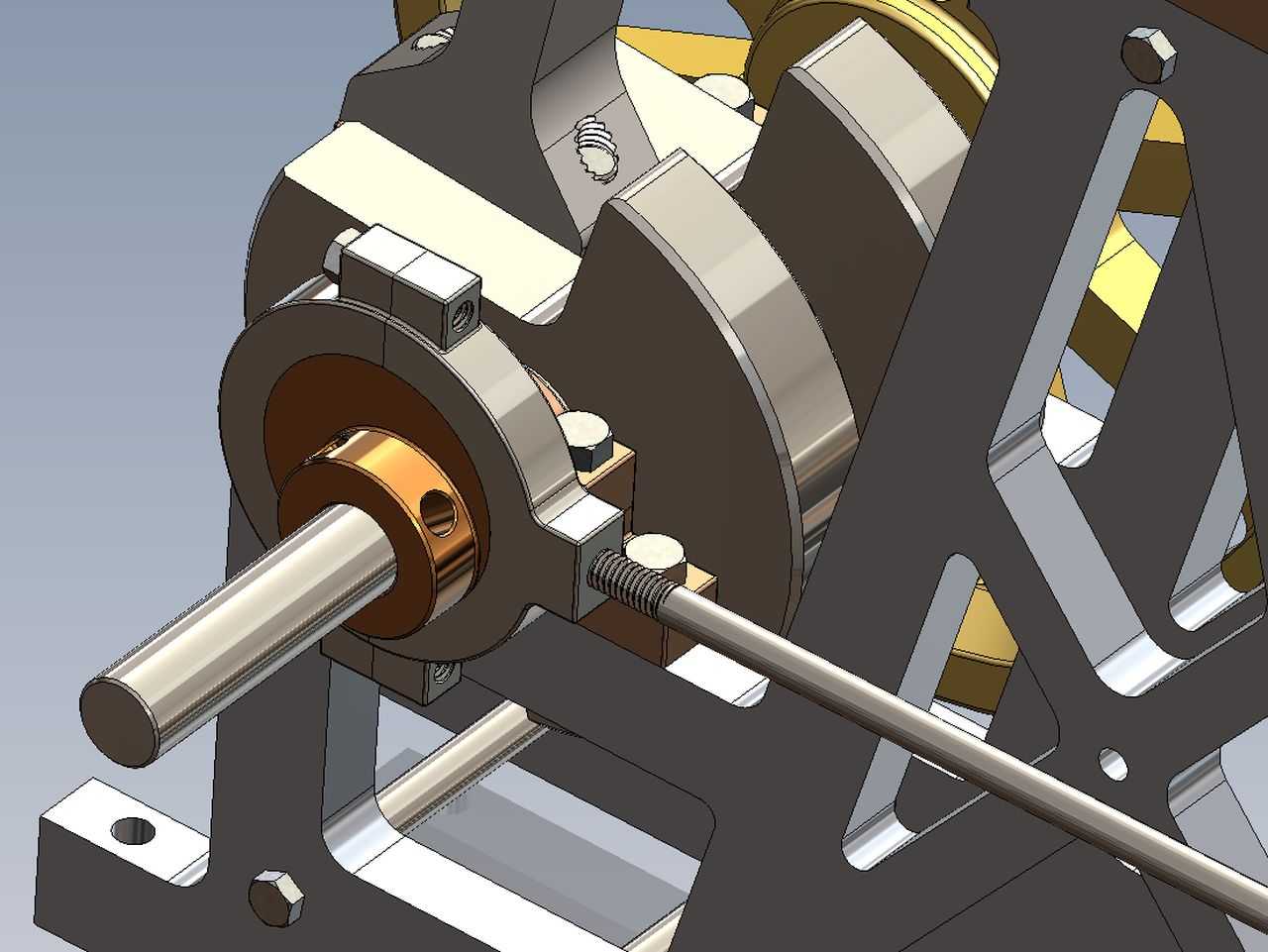

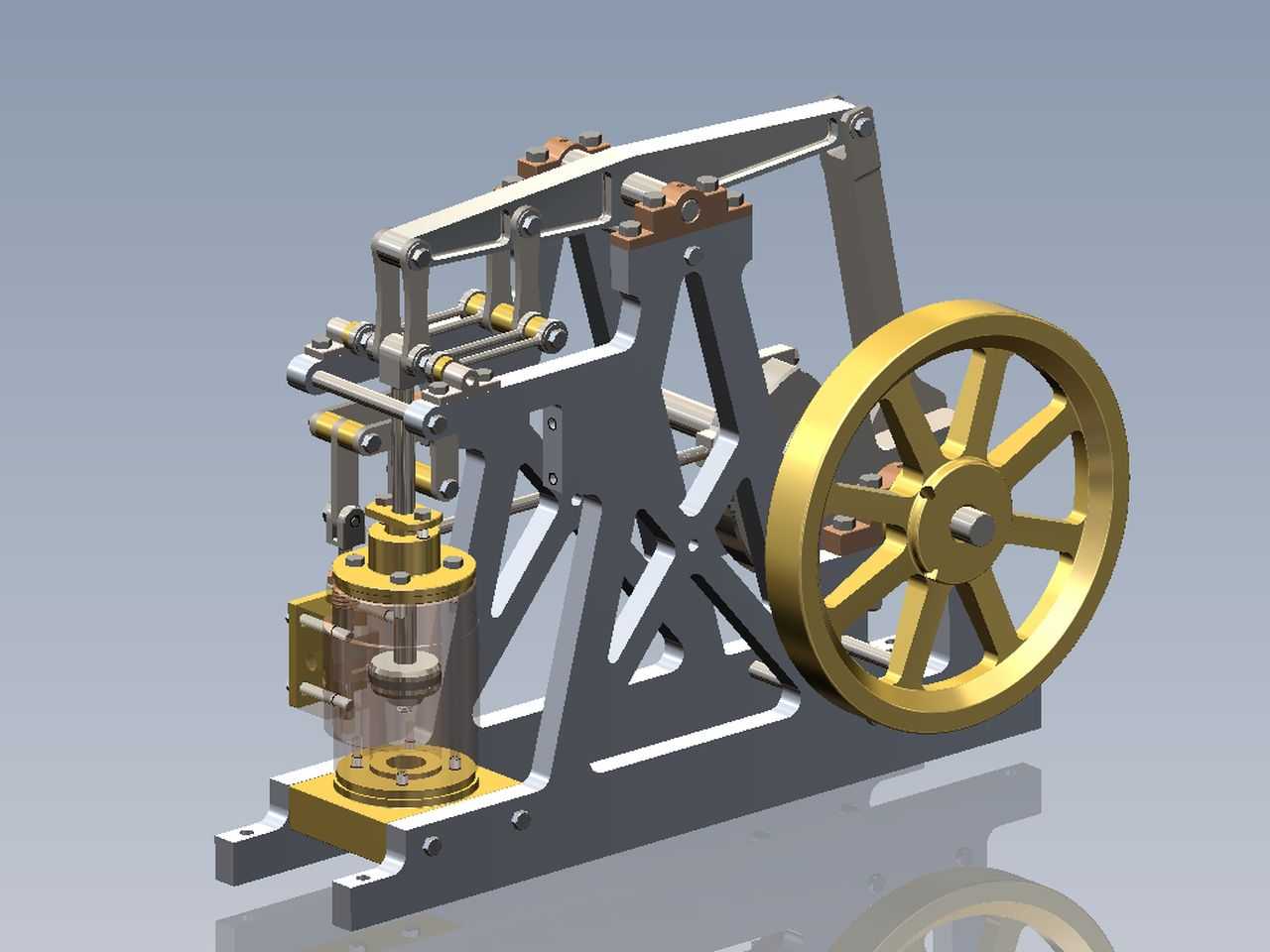

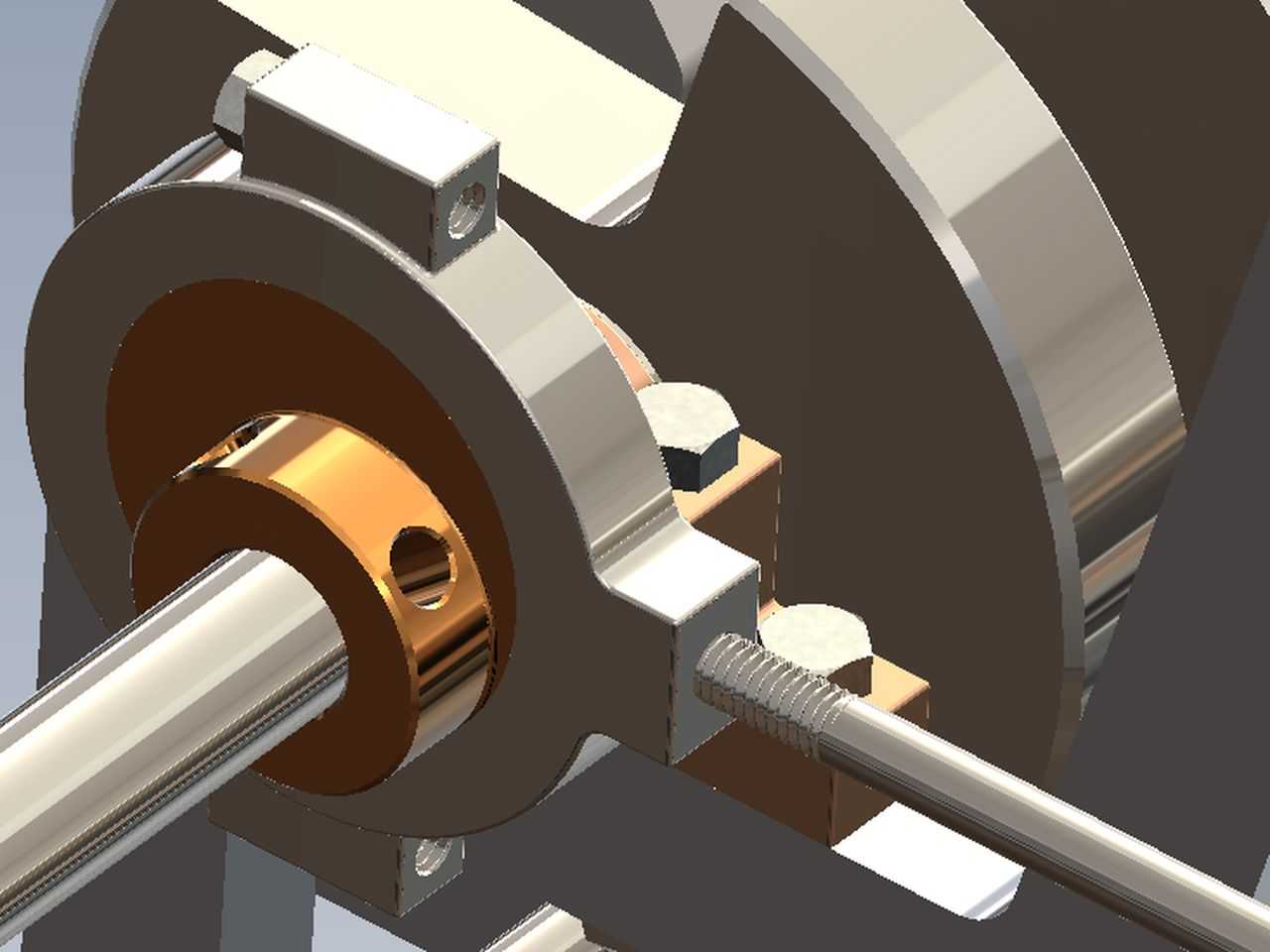

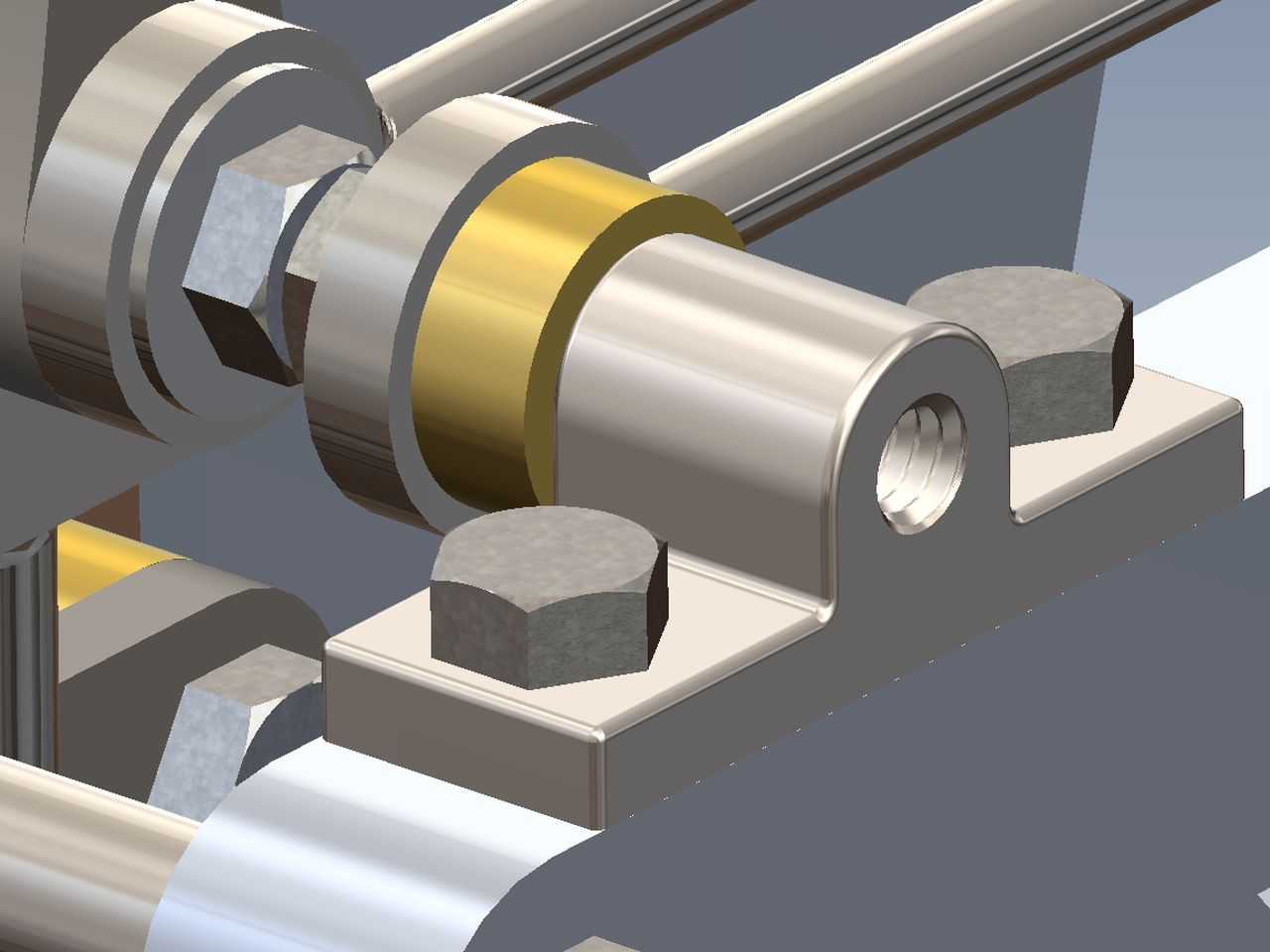

　　曲轴支撑位采用镶嵌铜套的滑动轴承结构，可在长期往复运动中降低磨损速率，活塞与气缸之间的密封槽预留了填料安装空间，可根据实际蒸汽压力工况选择适配的密封填料，兼顾低压演示工况与中压实际运行工况的密封需求。配气机构采用滑阀式配气结构，通过连杆与曲轴偏心轮联动，可精准控制进排气时序，无需额外的电控单元即可完成完整的工作循环，整套机构的运动副均做了防松设计，连杆连接位采用开口销锁定，避免高速运转过程中连接件松脱引发的结构故障。机架的镂空结构并非单纯为了减重，而是在保证整体刚性的前提下，为运动部件预留充足的观察与维护空间，日常检修时无需完全拆解机架即可完成连杆间隙调整、润滑脂加注等维护操作。

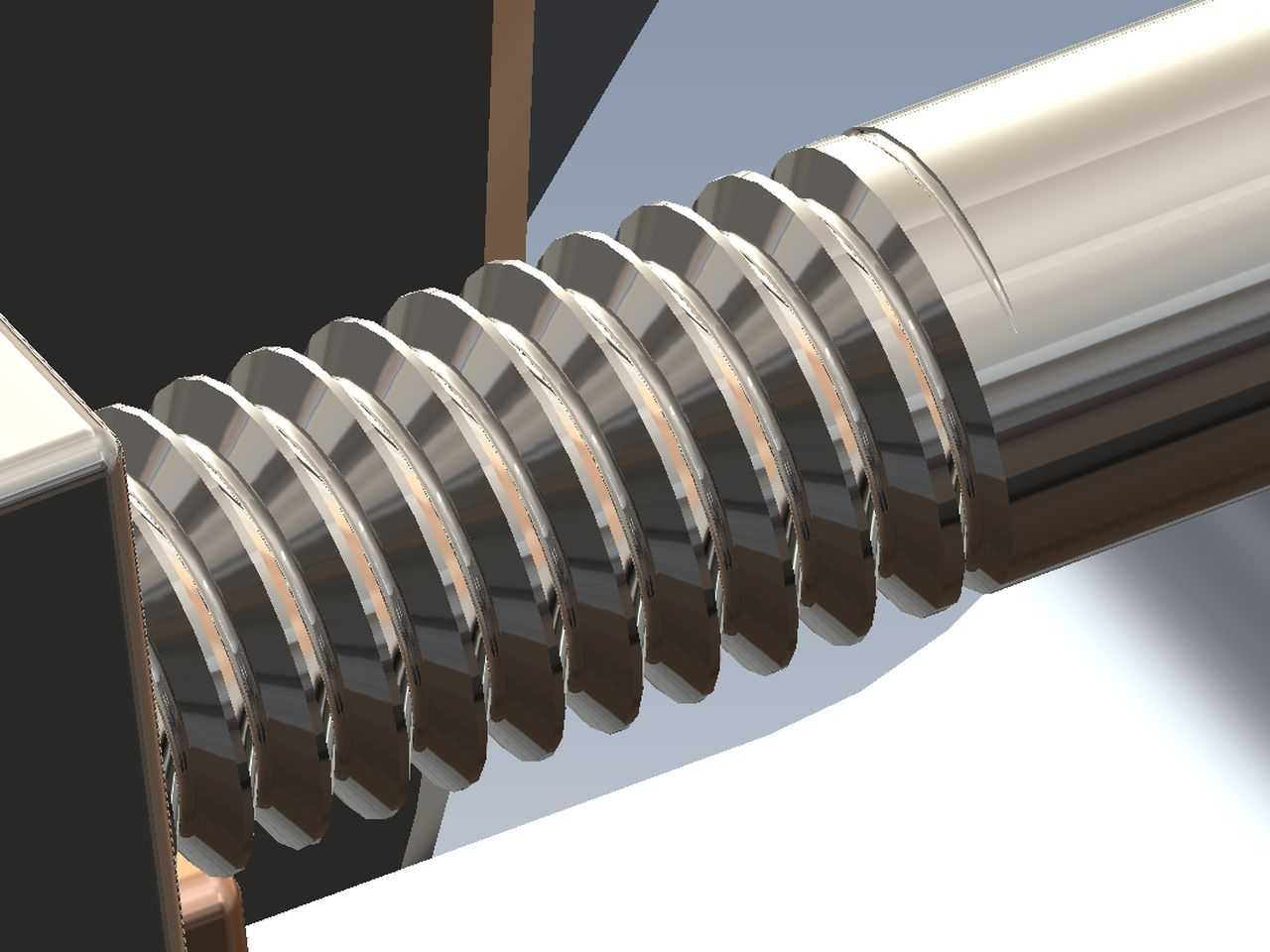

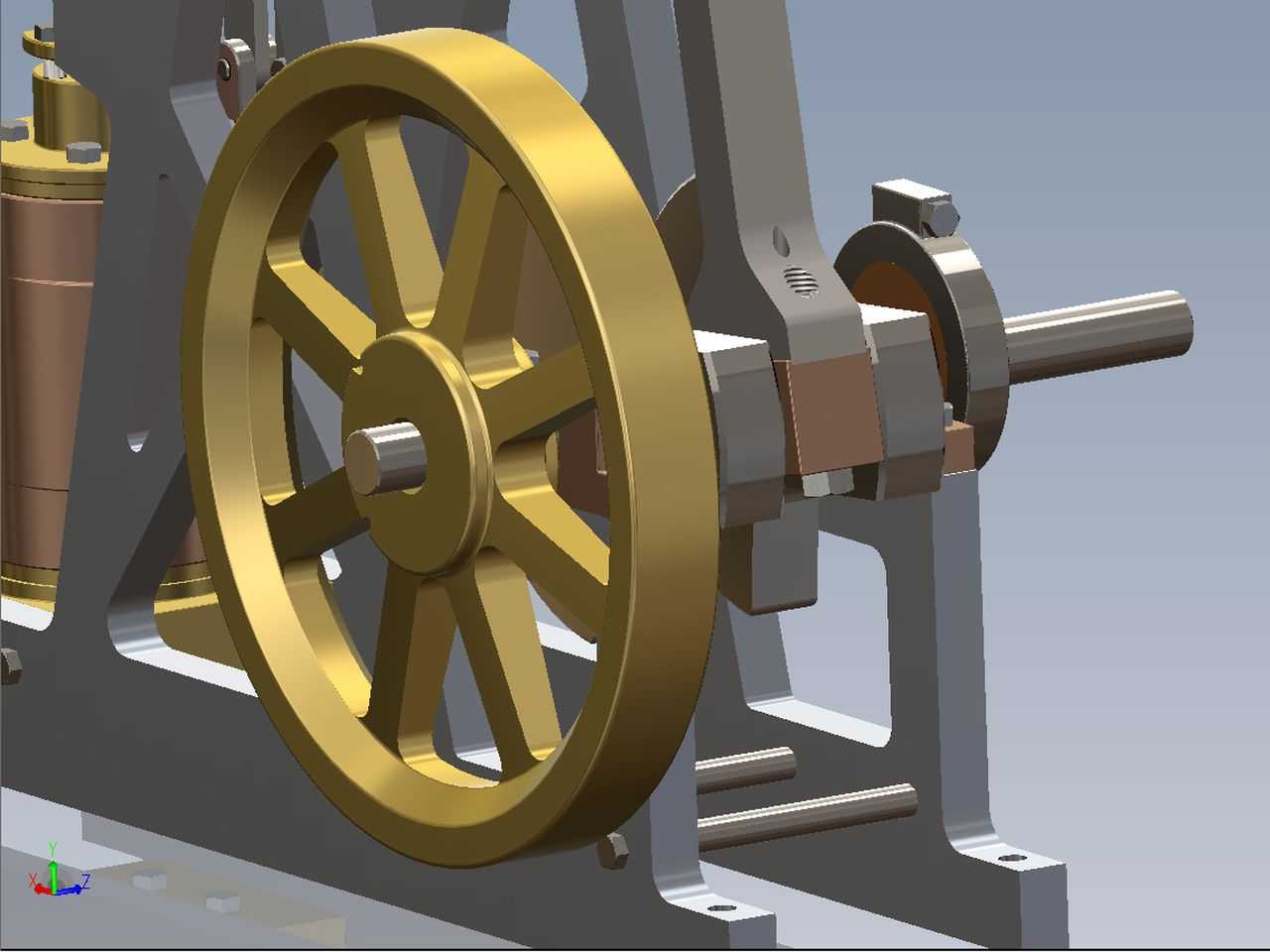

　　气缸外侧的散热鳍片结构可快速导出做功过程中产生的多余热量，避免长期运行导致气缸过热引发的密封件老化问题，飞轮采用辐条式结构，在保证转动惯量满足动力平顺性要求的前提下，尽可能降低整体自重，减少启动阶段的动力损耗。整套结构的尺寸链经过反复校核，所有运动部件在全行程范围内均无干涉，安装时只需按照装配关系依次定位曲轴、连杆、活塞、配气机构，即可保证整套机构顺畅运转，无需额外的配磨调整，适配小批量生产或教学实训中的装配练习需求。
