这套带传动结构是工业传动场景里最常见的动力传递方案之一,核心适配中小型异步电机的动力输出端,广泛用在小型机床、农用加工设备、输送线驱动端这类对传动缓冲有要求的工况里,相比齿轮直连传动,它能在设备启动瞬间吸收电机的冲击扭矩,避免负载端的刚性撞击,同时当负载出现卡滞过载时,皮带会在带轮槽内发生打滑,能直接切断动力传递路径,保护电机绕组不会因为堵转过流烧毁,也能避免负载端的精密构件被硬扭矩掰断。

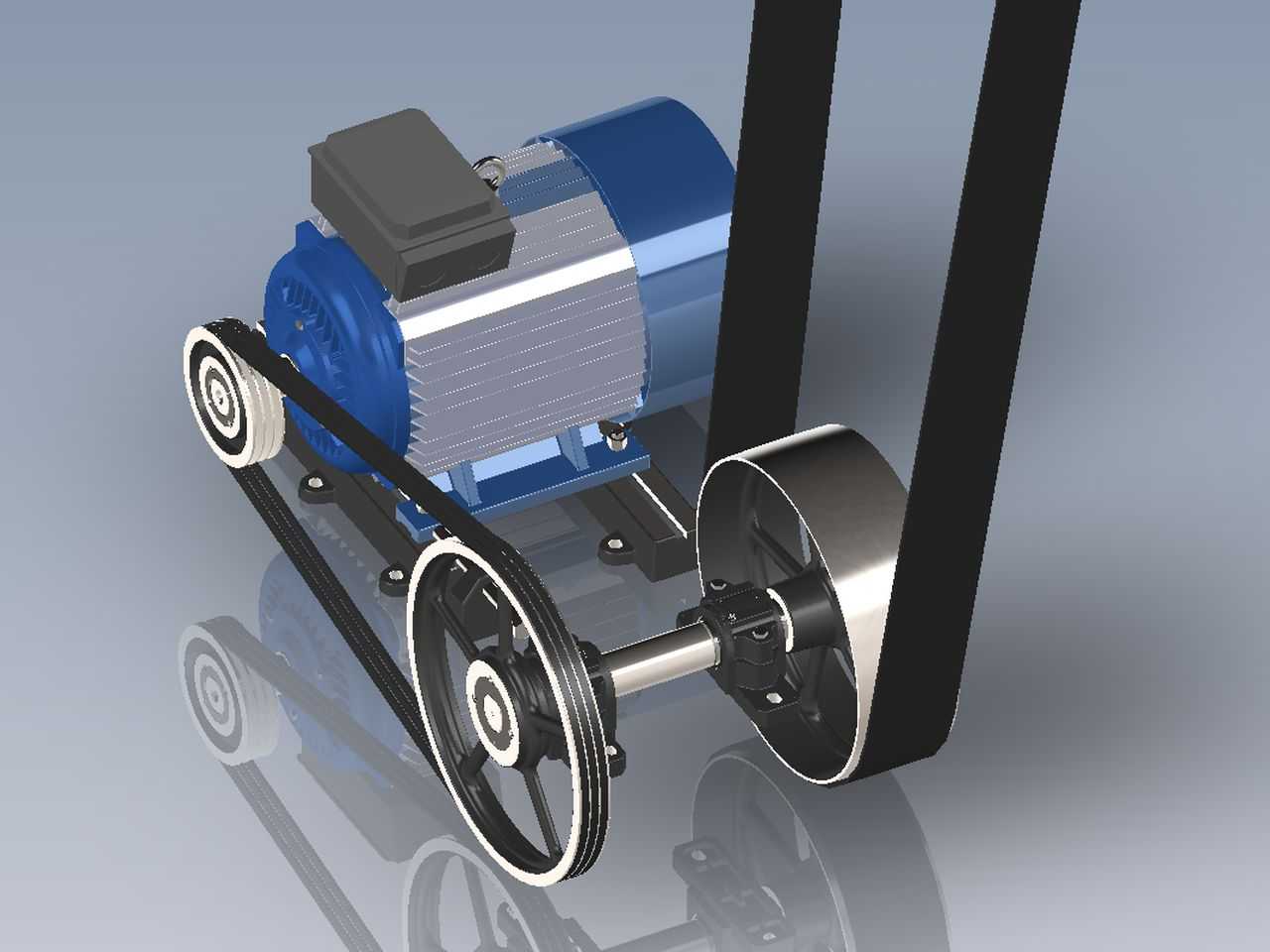

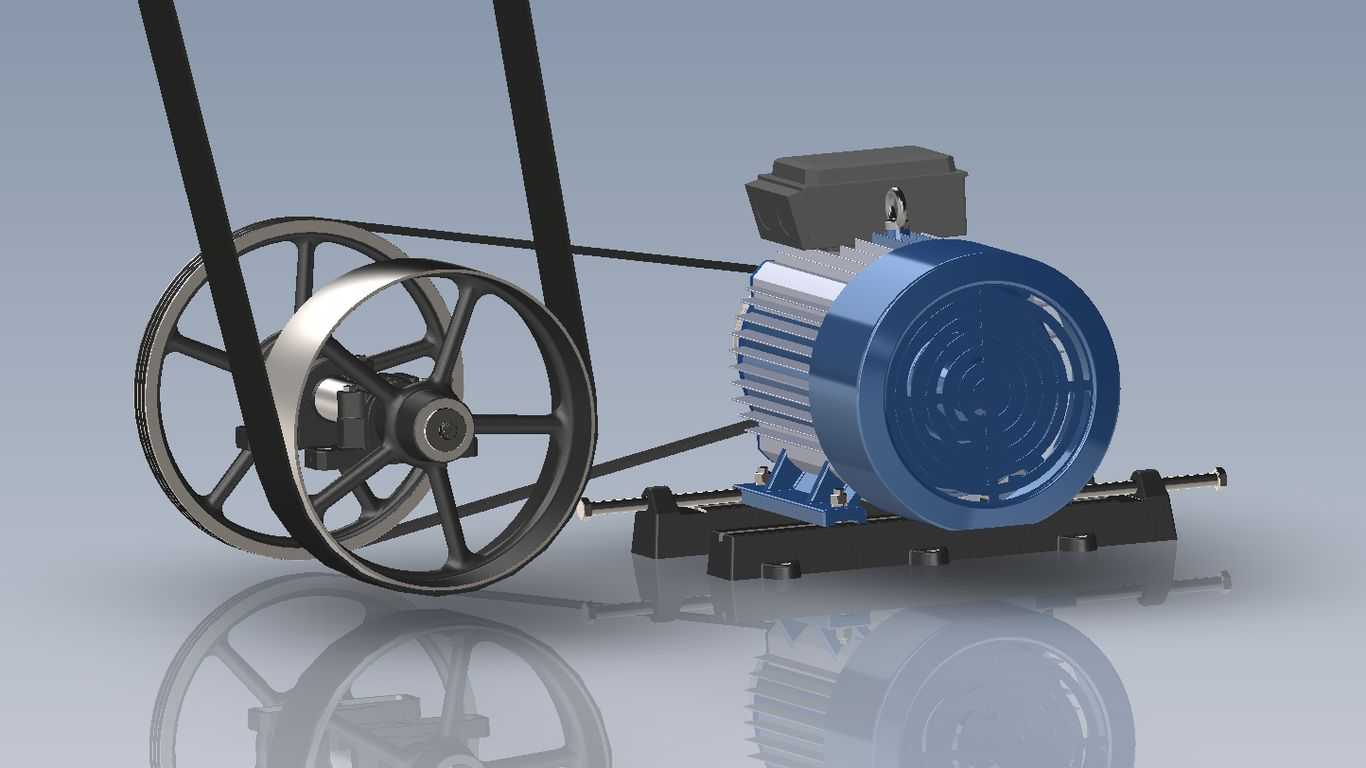

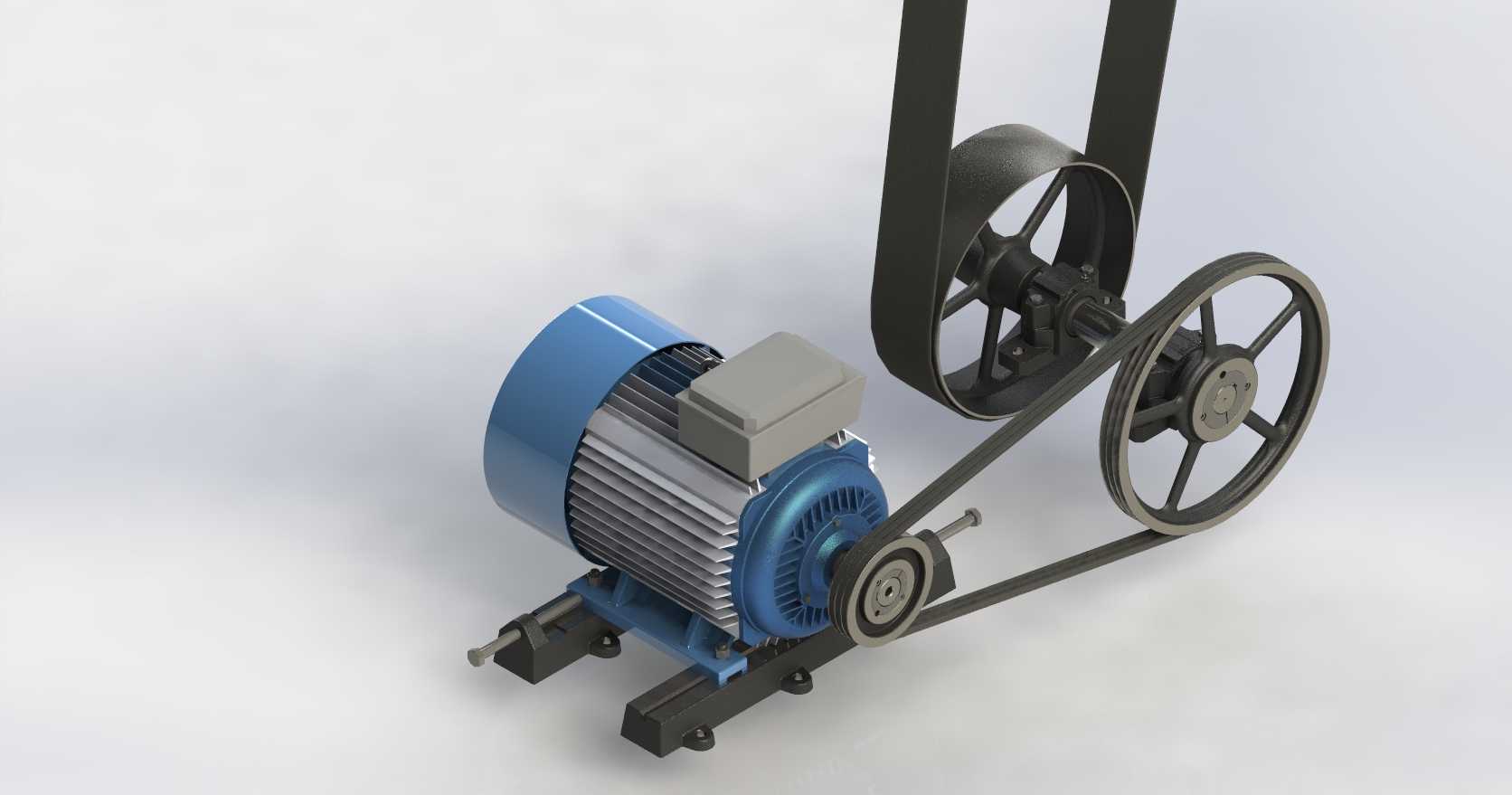

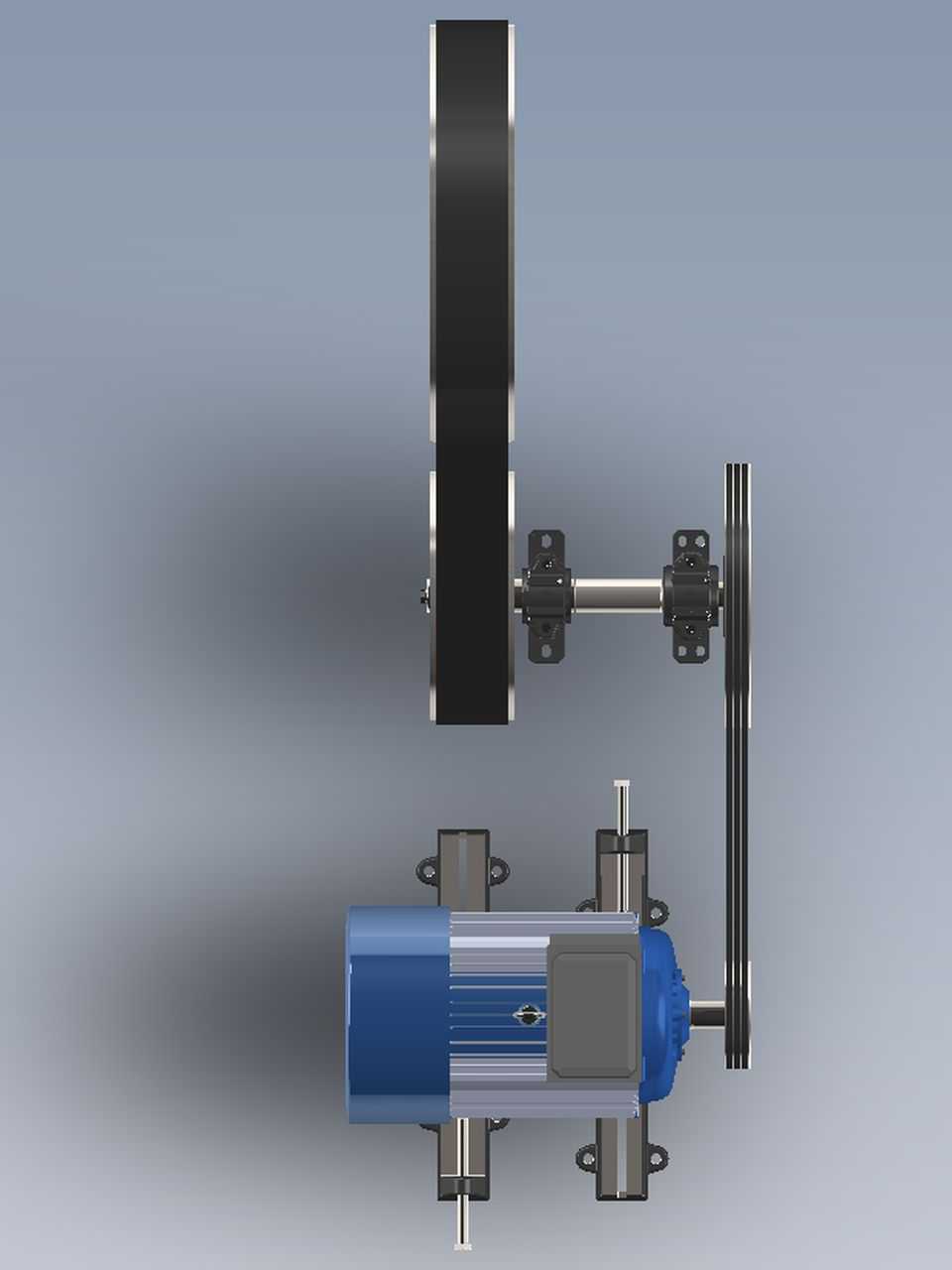

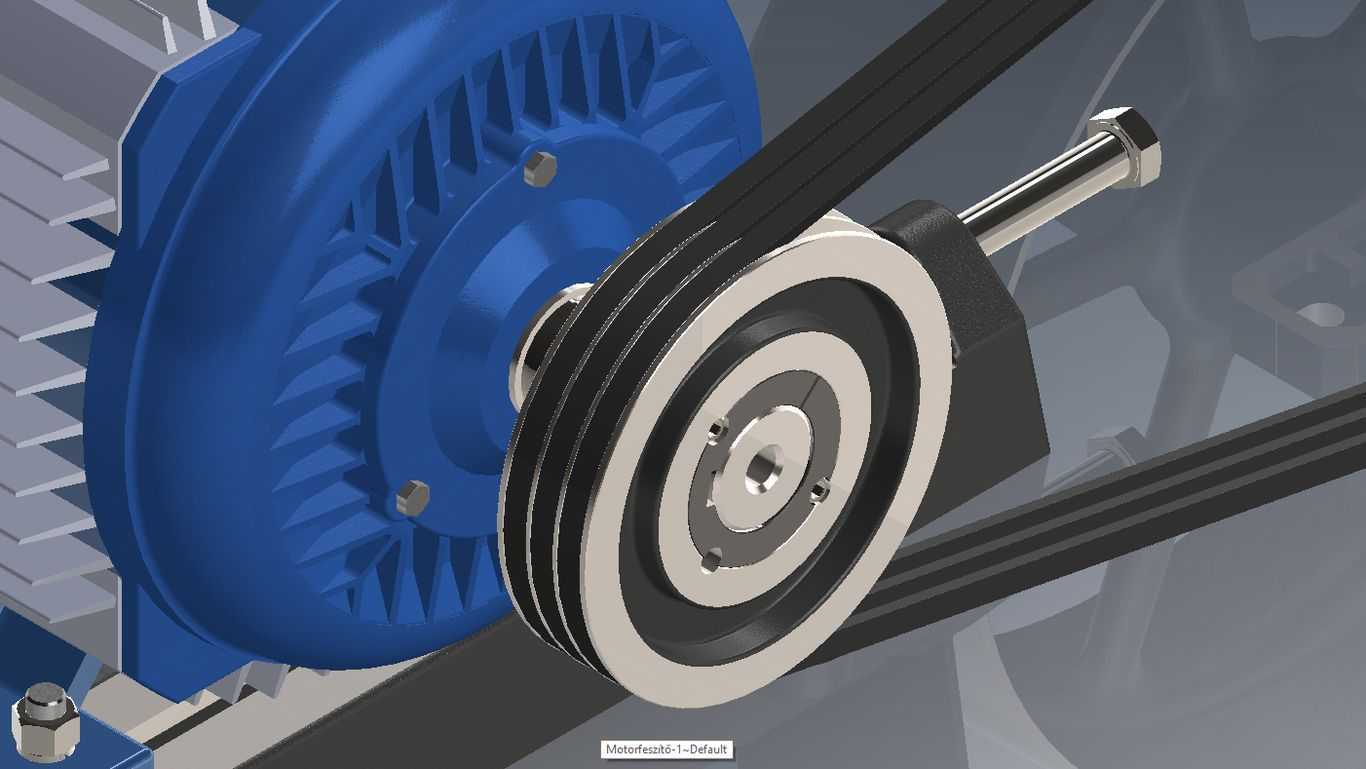

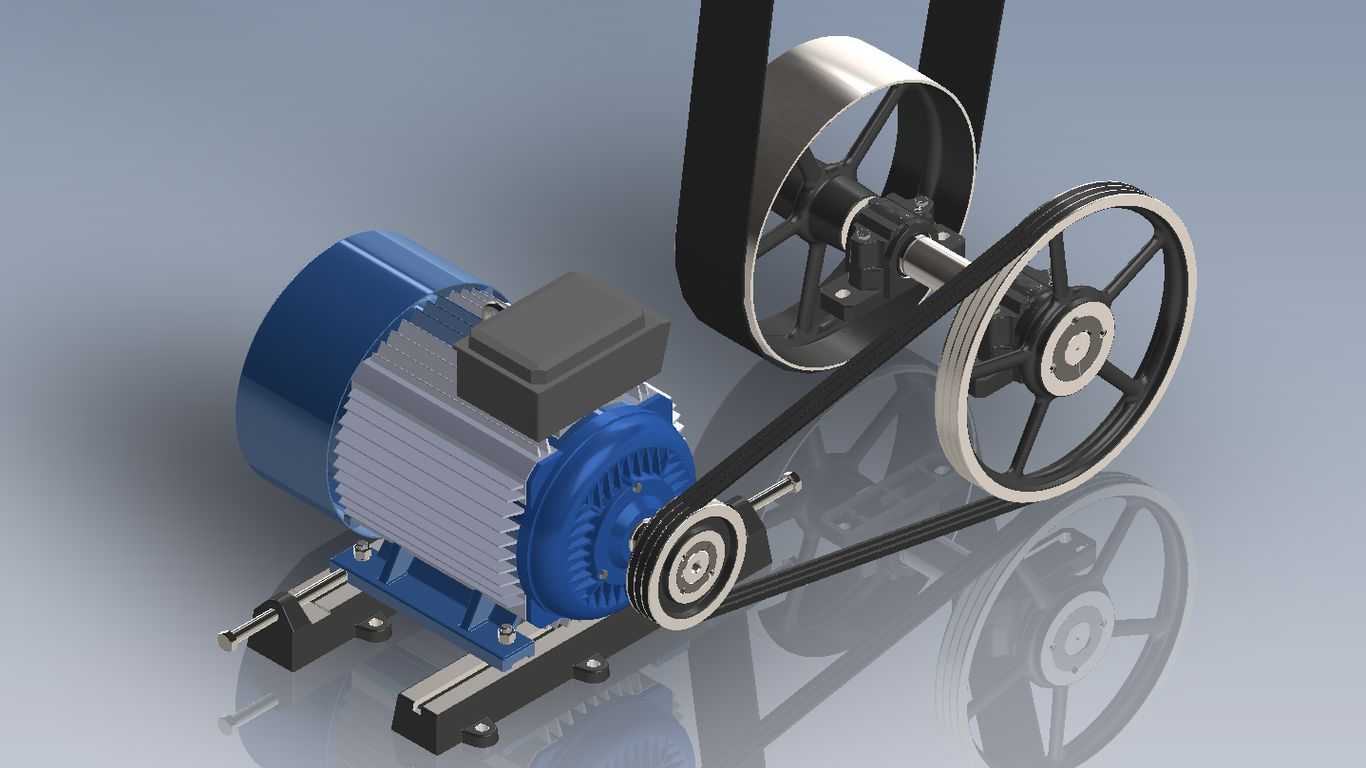

设计上整套结构做了三级带轮的布局,电机输出轴端安装小直径主动带轮,中间设置了张紧导向轮来调整皮带包角,最外侧是大直径从动带轮,通过带轮的直径差实现固定减速比的动力输出,不需要额外加装减速箱就能把电机的高转速降到负载适配的工作转速,整套结构的传动比设置在1:4左右,匹配常规4极异步电机1450转左右的额定输出转速,从动端最终输出转速在360转上下,适配多数中低速回转类负载的转速需求。安装边界上,电机采用了滑轨式安装底座,底座上开有长条形调节腰孔,能顺着皮带张紧方向调整电机的固定位置,不需要额外加装独立张紧轮就能调整三角带的预紧力,安装时要保证三个带轮的轮槽处于同一平面,偏差不能超过1mm,否则皮带运转时会出现偏磨、掉带的问题,皮带的张紧度调整以按压皮带中段下沉10-15mm为合适状态,过紧会加剧电机轴承和带轮轴承的径向载荷,缩短轴承使用寿命,过松则会出现传动打滑、转速丢转的问题。

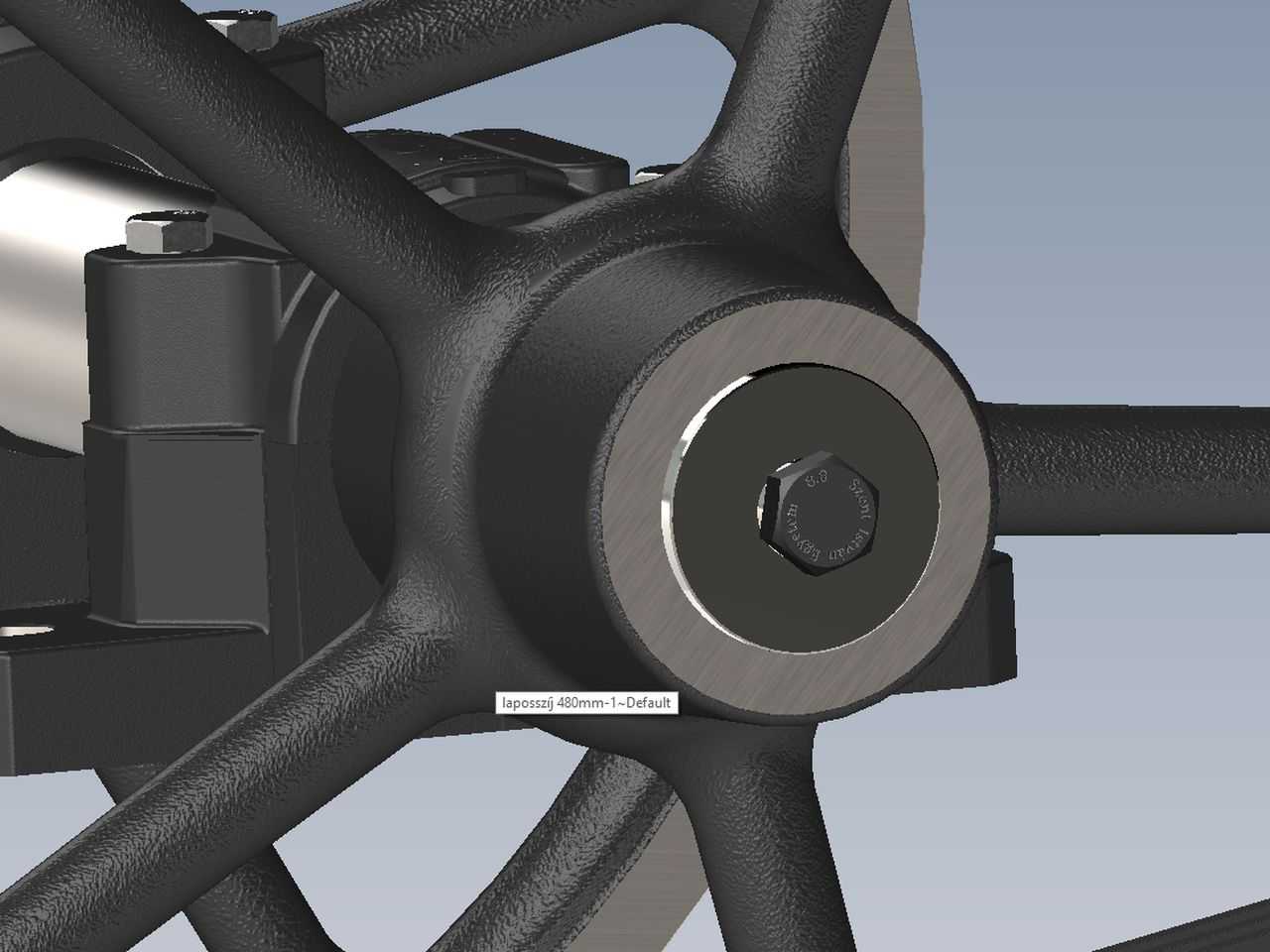

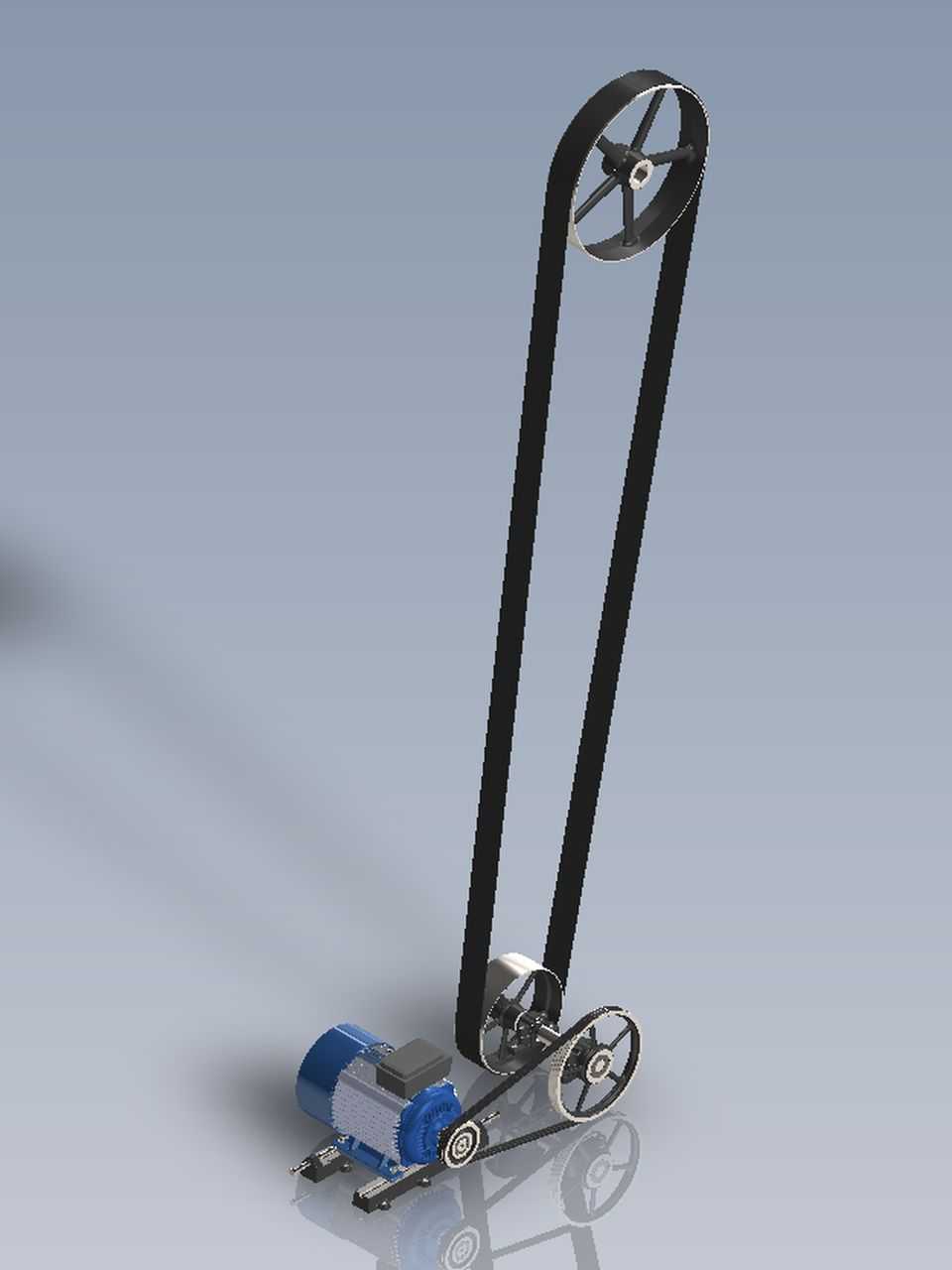

结构细节上,带轮都采用了腹板式结构,大直径带轮做了辐条镂空设计,在保证轮槽强度的前提下尽可能降低自身转动惯量,减少电机启动时的惯量负载,带轮的轮槽角度匹配标准B型三角带的截面角度,保证皮带和轮槽的接触面积足够,传动过程中不会出现皮带楔入轮槽过深或者浮在槽面的问题,整套结构的横向安装尺寸控制在600mm以内,纵向安装高度不超过450mm,能直接集成在小型设备的机架内部,不需要额外预留过大的安装空间,日常维护只需要定期检查皮带的磨损情况,调整张紧度即可,不需要复杂的润滑保养,运维成本远低于齿轮传动或者链传动方案,适合粉尘、潮湿这类相对恶劣的车间工况使用,即使有少量粉尘落在皮带和带轮表面,也不会像链条那样出现卡滞、磨损加剧的问题。
