1/2英寸梨形起重连接链环结构设计

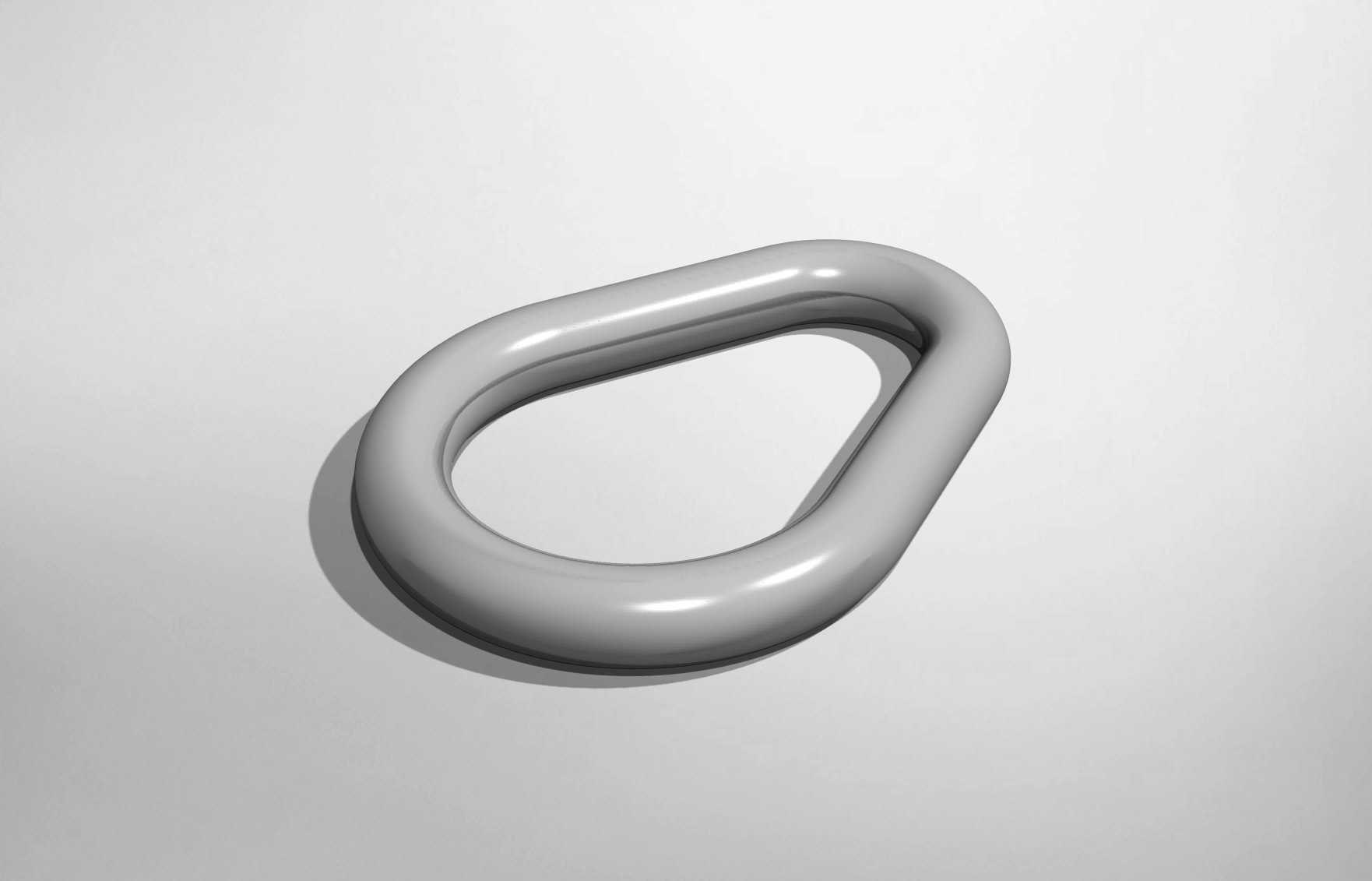

　　在起重吊装、索具配套、物料搬运的工程场景里，梨形链环是索具串接环节里的核心受力连接件，不同于普通圆形链环的受力分布特性，梨形的轮廓设计从受力逻辑上做了针对性优化，窄端用于对接卸扣、吊钩端部的连接位，宽端则适配多股链条、钢丝绳索具的套挂，能有效避免索具在受力过程中出现横向滑移、应力集中的问题。这款1/2英寸规格的链环，整体采用闭环弯制成型的结构设计，环身截面为均匀的圆形棒料弯制，表面做了圆滑过渡处理，没有尖锐棱角，在套挂钢丝绳或者链条的时候，不会对配套索具的表面造成切割性损伤，能延长整套索具的使用寿命。从安装边界来看，1/2英寸的规格对应的适配索具直径有明确的匹配范围，环身的内孔轮廓经过曲率优化，

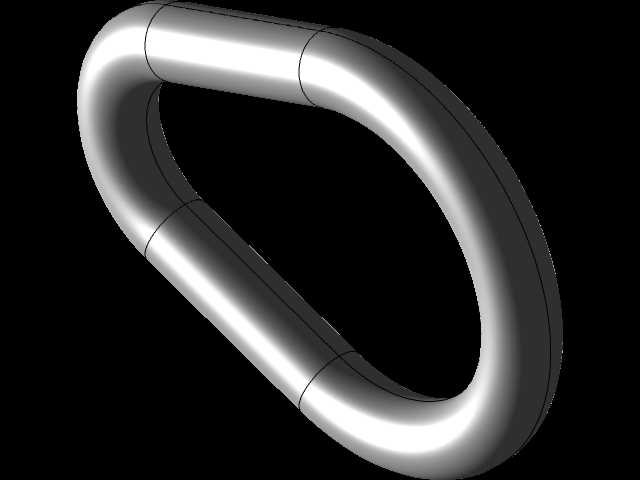

　　窄端的内孔尺寸刚好适配同规格卸扣的销轴直径，不会出现连接间隙过大导致的晃动冲击，宽端的内孔空间足够容纳两股同规格链条的端部套入，满足多分支吊具的组装需求。设计过程中重点考量了受力状态下的应力分布，梨形的轮廓曲线让拉力在环身传递的时候，能沿着环身的圆弧方向均匀分散，避免了普通圆环在斜向受力时出现的局部应力峰值过高的问题，尤其是在吊装作业出现偏载、索具角度偏移的工况下，这种结构能更好地抵消侧向分力带来的形变风险。环身的闭合位置采用等强度对接设计，整个环身的截面尺寸保持一致，不存在局部薄弱点，在做三维建模的时候，环身的弯曲半径经过反复校核，既保证了足够的内孔操作空间，又不会因为弯曲半径过小导致棒料弯制过程中出现截面变形、

　　内部应力残留的问题。实际应用中，这类链环常作为起重链条的端部连接构件，搭配吊钩、卸扣组成成套吊具，也会用于矿山输送链条的连接、港口吊装索具的配套，在频繁受拉、卸荷的循环工况下，圆滑的环身表面能减少索具与链环之间的摩擦损耗，梨形的不对称结构也能让连接的索具自然归位到受力最优的位置，避免作业过程中索具扭结、别卡的问题。建模时对环身的所有过渡位置都做了圆角处理，没有直角突变的结构，从根源上减少了应力集中的诱发因素，尺寸标注上严格控制环身的整体外轮廓尺寸，确保能适配常规的索具安装空间，不会因为外形尺寸偏差导致与相邻部件出现干涉。
