半英寸实心钢丝绳导向滑轮结构

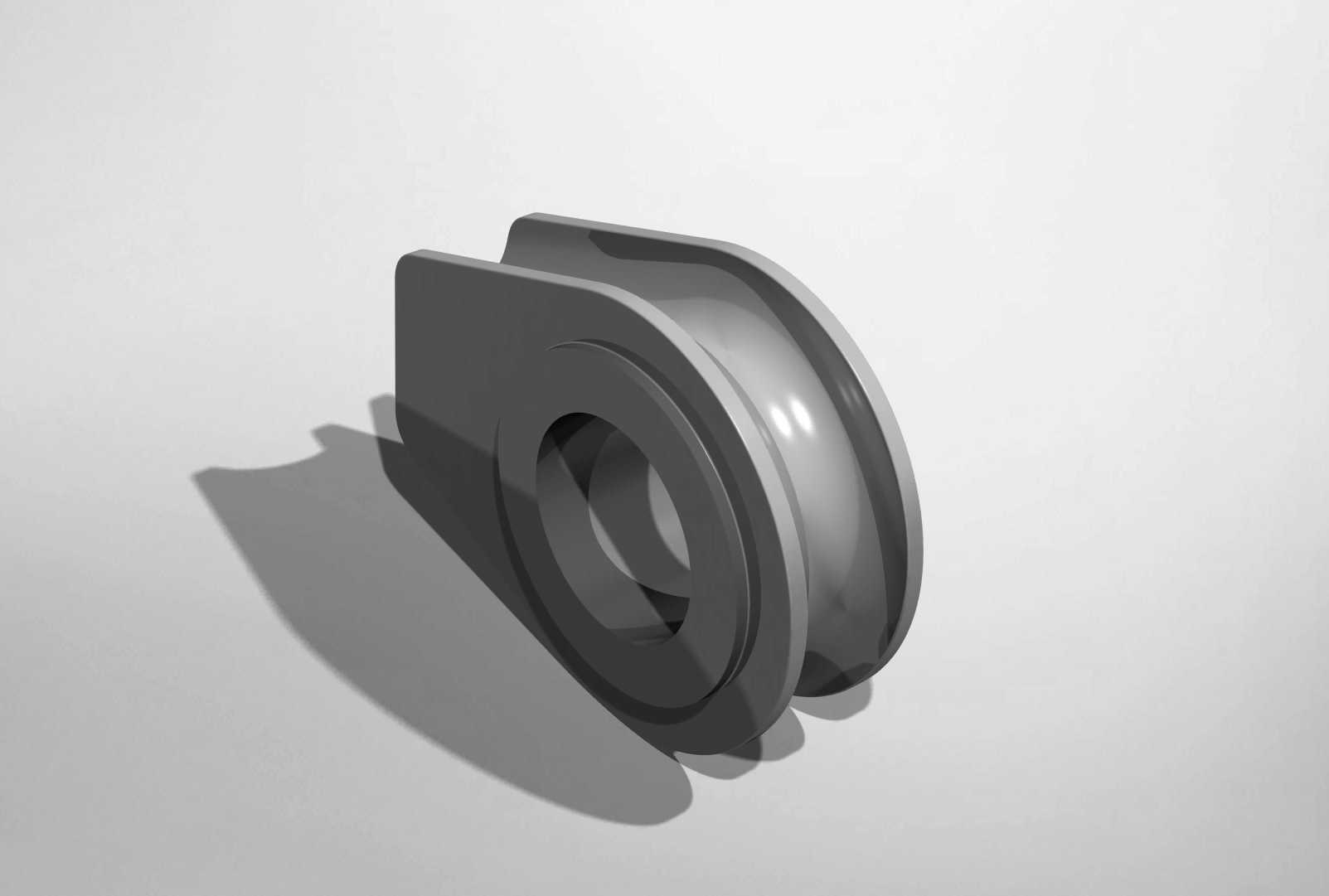

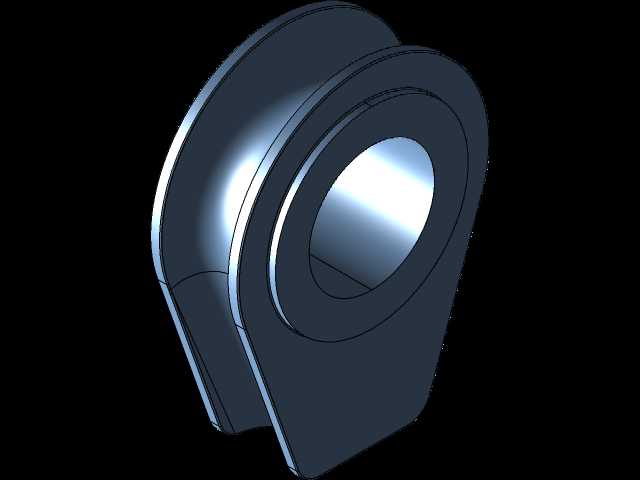

　　在起重吊装、索道输送、电梯曳引以及各类需要钢丝绳做柔性牵引的设备场景里，这类带安装耳板的实心绳轮是承担导向、承托、变向功能的核心受力部件，区别于普通冲压焊接式滑轮，实心结构的绳轮在重载、高频作业工况下的抗变形能力、耐磨表现都更稳定，能有效降低钢丝绳的弯折磨损速率，延长整套牵引机构的维护周期。从结构设计逻辑来看，这款绳轮采用单侧板一体式安装耳的布局，耳板上预留的同轴安装孔可直接穿装销轴，将滑轮铰接在设备机架、吊臂端头或者导向支架上，不需要额外设计复杂的安装座，能大幅简化配套机构的结构设计，减少装配环节的零件数量。绳轮的轮槽采用圆弧过渡的深槽设计，槽型曲率完全匹配对应直径的钢丝绳外轮廓，作业时钢丝绳能完全嵌入槽内，不会出现跳绳、

　　脱槽的问题，轮槽边缘做了圆角钝化处理，避免尖锐棱边切割钢丝绳外层钢丝，这一点在长期往复运动的牵引场景里尤为关键，很多早期滑轮失效问题都源于轮槽边缘加工不到位，短时间内就磨断钢丝绳外层股丝。尺寸边界上，这款滑轮适配1/2英寸直径的钢丝绳，安装耳板的间距、销轴孔的直径都做了标准化适配，能直接兼容同规格的常规吊装附件、起重支架的安装尺寸，不需要二次改孔或者加装衬套。建模过程中，轮槽的曲面曲率、耳板与轮体的过渡圆角都做了连续相切处理，避免应力集中，因为滑轮在承载时，钢丝绳的拉力会通过轮槽传递到轮体，再通过两侧的辐板传递到中心安装孔，过渡位置如果存在直角或者曲率突变，长期交变载荷下很容易出现疲劳裂纹，实心结构的轮体本身刚性足够，

　　配合合理的圆角过渡，能满足中重载工况下的长期使用需求。实际选型时，这类实心滑轮更适合用在作业频率高、负载波动大的场景，比如港口小型吊具、车间行吊的导向点位、施工升降机的绳导向机构，相比薄壁滑轮，它的轮槽磨损后还可以通过补焊、重新车削槽型实现修复，全生命周期的使用成本更低。安装时需要注意保证滑轮的轮槽中心与钢丝绳的出线方向完全对中，偏角不能超过允许范围，否则会加剧轮槽单侧磨损，同时也会让钢丝绳受到额外的侧向力，降低钢丝绳的使用寿命。
