钢结构十字正交H型钢梁柱连接节点

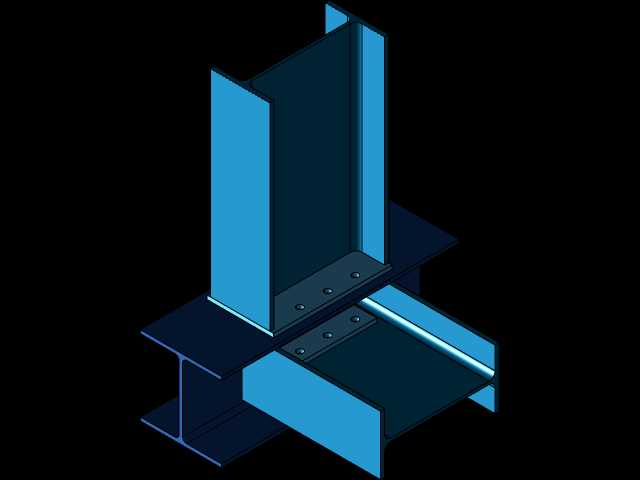

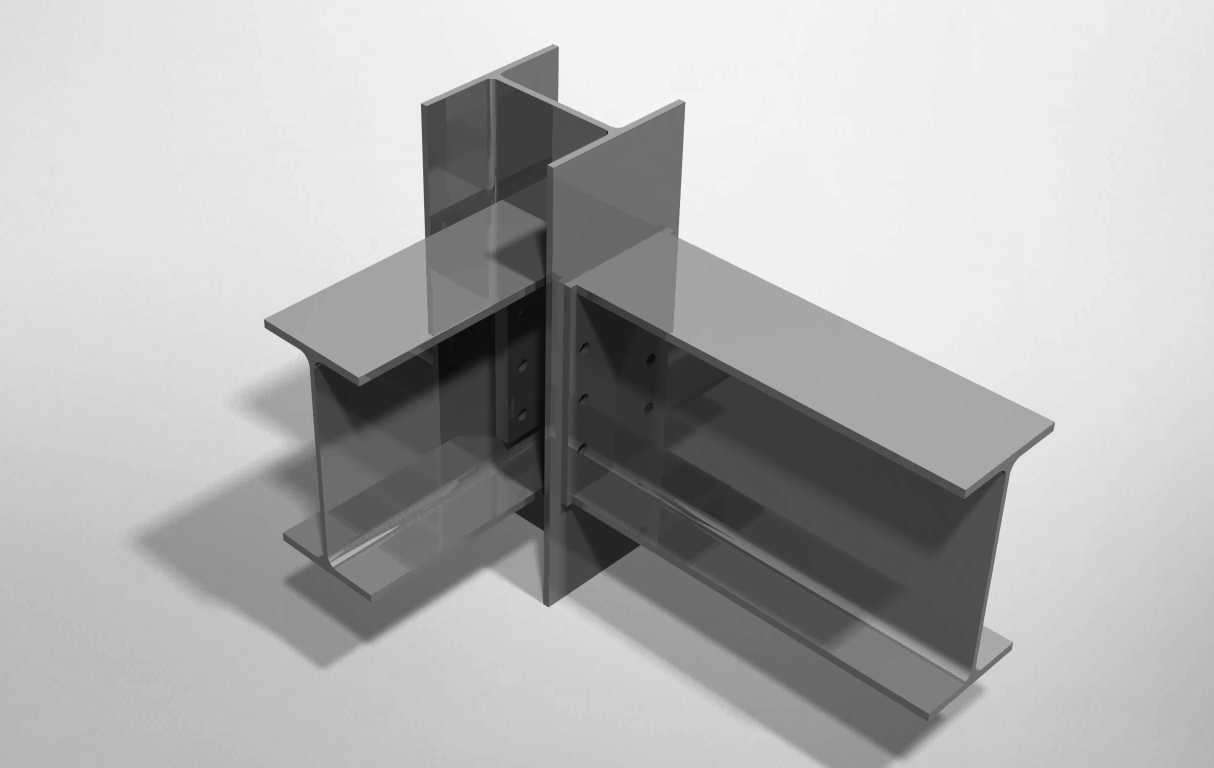

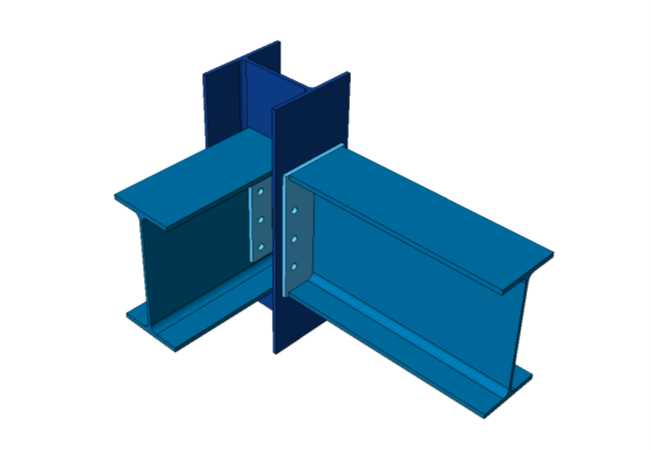

　　该节点为钢结构体系中常见的十字正交H型钢梁柱刚接构造，主要应用于多层钢框架厂房、大跨度仓储结构、装配式钢结构民用建筑的梁柱交汇位置，承担竖向荷载传递与水平荷载作用下的弯矩、剪力分配，是保障结构整体刚度与抗震性能的核心传力构件。设计阶段优先采用强节点弱构件的抗震设计思路，节点域的抗剪承载力预留足够安全余量，避免地震作用下节点先于梁柱构件发生剪切破坏，同时兼顾工厂预制加工的工艺性与现场安装的便捷性，减少现场仰焊、立焊等难度较高的焊接工序，核心连接焊缝均设置在工厂预制环节完成，现场仅需完成翼缘对接与腹板螺栓固定作业。从构造细节来看，竖向贯通的H型钢作为承重柱，两个正交方向的H型钢梁在柱身对应标高位置与柱连接，

　　梁翼缘与柱翼缘采用全熔透坡口焊缝对接，直接传递梁端弯矩产生的拉压轴力，梁腹板与柱身预设的连接板采用高强度螺栓摩擦型连接，承担梁端剪力，同时在柱身对应梁翼缘的位置设置横向加劲肋，加劲肋厚度与梁翼缘厚度匹配，避免柱翼缘在梁翼缘拉压力作用下发生局部屈曲变形，加劲肋与柱腹板、柱翼缘采用角焊缝围焊，保障传力路径连续。安装边界方面，该节点的安装标高需严格匹配楼层梁的设计标高，柱身预留的螺栓孔位需与梁腹板的孔位同轴度偏差控制在规范允许范围内，两个正交方向梁的轴线需与柱轴线垂直交汇，偏心偏差不得超出钢结构施工验收规范的限值，避免产生附加弯矩影响节点受力性能。节点域的柱腹板厚度需满足抗剪承载力要求，若计算存在不足可在节点域范围增设补强板，

　　补强板与柱腹板采用塞焊连接形成整体共同受力。日常结构受力过程中，竖向荷载由梁端通过腹板螺栓与翼缘焊缝传递至柱身，再沿柱身向下传递至基础，水平风荷载或地震作用产生的弯矩则通过梁翼缘的拉压轴力形成力偶，由柱身承担并传递至上下层结构，整个传力路径清晰明确，应力分布均匀，可有效避免应力集中导致的构件疲劳破坏。在预制加工阶段，所有钢材下料均采用数控火焰或等离子切割，保证构件尺寸精度，焊接完成后需对焊缝进行无损检测，确保焊接质量符合设计要求，构件出厂前需进行预拼装，核对各连接部位的尺寸匹配度，减少现场安装的调整工作量。
