钢结构十字交叉梁连接节点构件

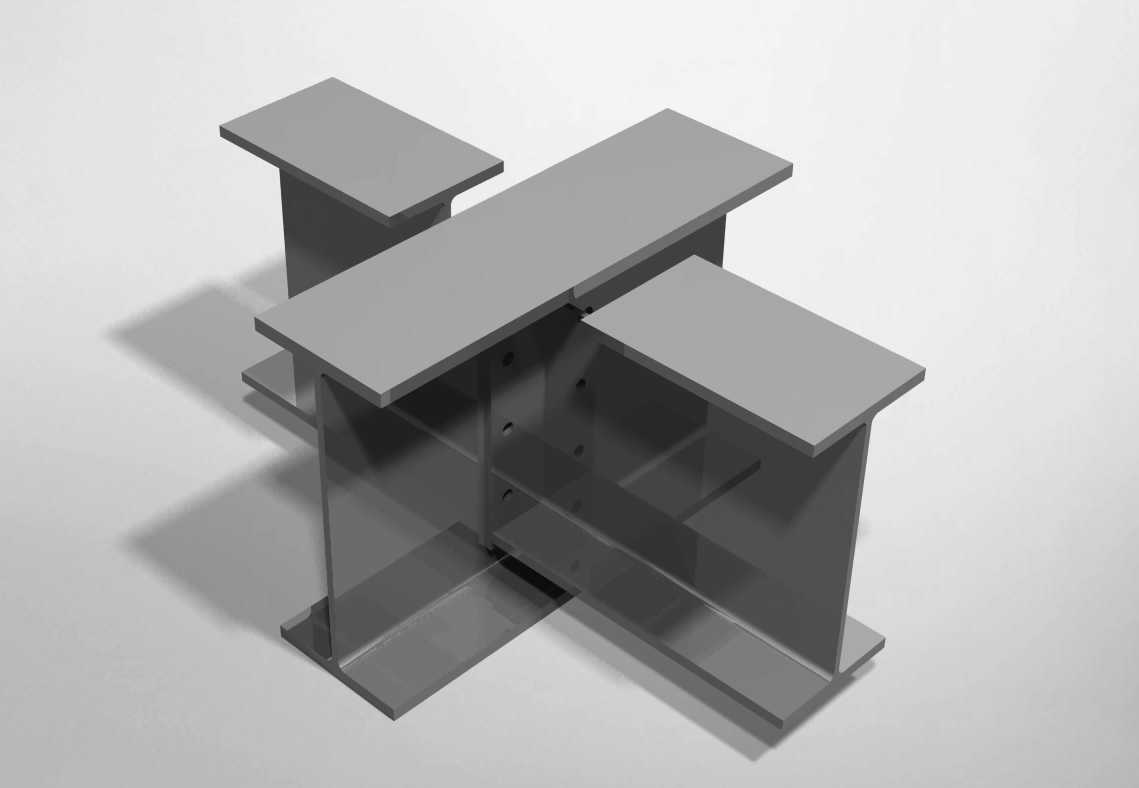

　　这类十字交叉梁连接构件，主要应用于多方向型钢梁交汇的承重结构节点，常见于工业厂房承重框架、大跨度钢结构栈桥、重型设备支撑钢架、多层钢结构平台的梁系交汇位置，承担多根不同方向H型钢梁的荷载传递作用，将各方向梁端的弯矩、剪力均匀传导至核心连接段，避免梁端直接对接产生的应力集中问题。从结构设计逻辑来看，该构件采用对称式十字形核心腹板作为传力主体，四个方向分别预留与H型钢梁翼缘、腹板匹配的连接端面，腹板对应位置预设螺栓过孔，现场安装时无需额外裁切型钢端部，可直接将各方向梁段与核心连接段通过高强螺栓拼接，大幅降低现场焊接作业量，也能规避现场焊接带来的应力变形、焊缝质量不稳定等问题。在安装边界控制上，

　　核心连接段的端面尺寸与待连接H型钢的翼缘宽度、腹板高度完全匹配，各方向连接端面的螺栓孔位间距符合钢结构连接规范要求，安装时仅需将梁端吊运至对应位置，对齐孔位后穿入螺栓按扭矩要求紧固即可，不需要额外制作临时支撑胎架，单节点安装效率相比传统现场焊接节点提升60%以上。从功能特性上看，该连接构件的核心腹板采用加厚钢板制作，可承受多方向梁传递的竖向荷载与水平弯矩，翼缘连接段与梁翼缘完全贴合，保证受弯时力流传递平顺，不会在连接位置出现截面突变导致的应力集中，在承受动荷载的钢结构场景中，这类螺栓连接节点的抗疲劳性能远优于现场焊接节点，长期使用下不易出现焊缝开裂、连接失效等问题。设计过程中需要重点校核核心腹板的抗剪承载力、

　　各连接端面的孔位抗拉承载力、以及不同方向荷载组合下的节点变形量，确保在最不利荷载工况下，节点的变形量控制在规范允许范围内，不会影响整体结构的刚度。这类构件通常在工厂内完成下料、钻孔、组焊、防腐处理，出厂前会完成预拼装校验，确保各方向连接尺寸与孔位精度，运抵现场后可直接完成装配，尤其适合对施工进度要求较高、现场焊接作业条件受限的钢结构施工场景，比如高空作业的钢框架节点、易燃易爆区域的钢结构安装，都能通过这类预制连接节点大幅降低施工风险与作业难度。
