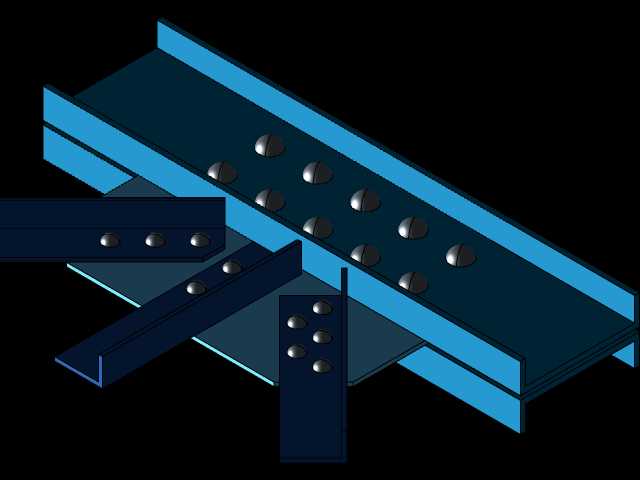

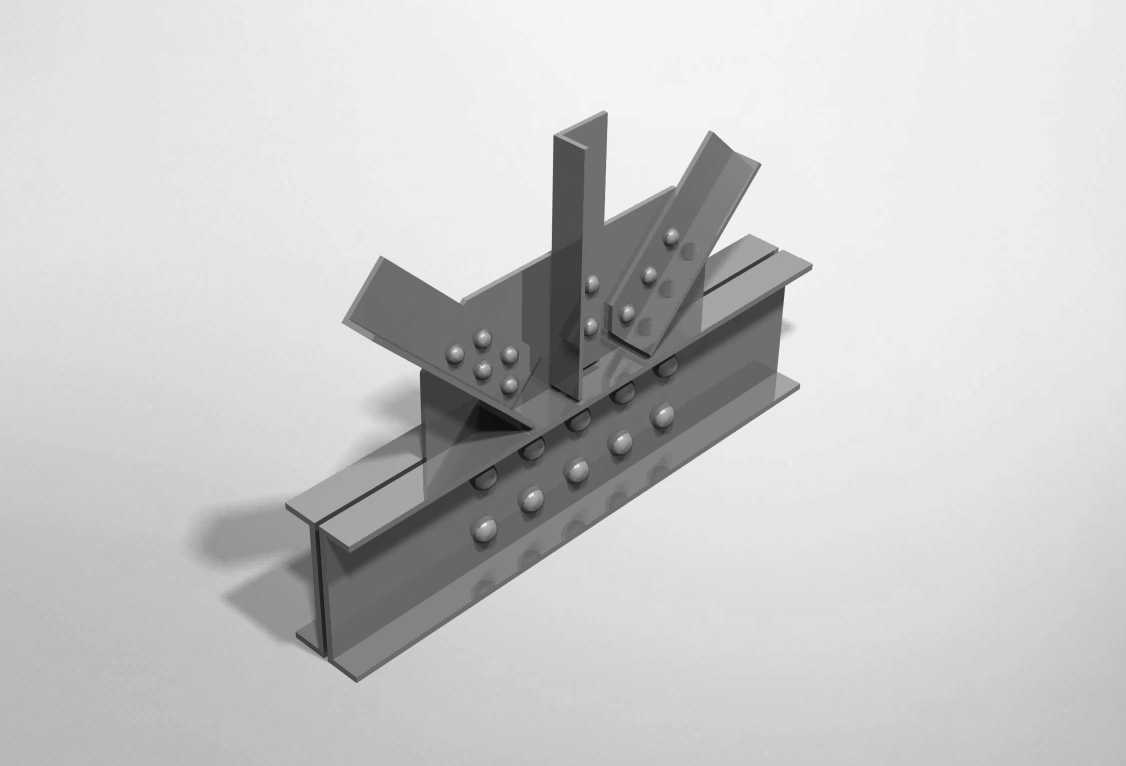

钢结构多向铆接梁连接节点结构

　　这类多向梁连接结构，主要应用在工业厂房承重框架、大跨度栈桥支撑体系、重型设备钢支架的节点传力位置，承担不同走向型钢之间的载荷传递作用，把竖向、斜向的杆件载荷平稳传导至主承重梁上，避免节点处出现应力集中导致的结构失效。从实际工程使用场景来看，这类节点往往出现在多杆件交汇的位置，区别于普通的双向对接节点，需要同时承接至少三个方向的型钢传力，因此在设计时首先要保证各连接面的贴合度，每一块连接板的折弯角度都要和对应斜向型钢的安装角度完全匹配，避免安装时出现强行组对产生的装配内应力。结构上采用铆接作为连接方式，相比焊接节点，铆接的抗疲劳性能更优，在承受动载荷的工况下，比如有重型起重设备运行的厂房框架、受振动影响的设备支架，

　　铆接节点不会出现焊缝开裂的问题，长期使用的结构稳定性更好。设计过程中，首先要确定主工字梁的安装基准面，所有斜向、竖向的连接副板都以主翼缘面为定位基准，每一块副板上的铆孔位置都要和对应型钢上的孔位同轴度控制在合理公差范围内，保证现场安装时铆钉可以顺利穿入，不需要二次扩孔破坏构件强度。从安装边界来看，主工字梁的翼缘宽度决定了底部连接板的最小宽度，所有斜向杆件的外伸角度要避免和相邻节点的构件产生干涉，铆点的排布要顺着传力方向均匀布置，边缘铆点距离板边的距离要满足钢结构设计的规范要求，避免板件在铆接位置出现撕裂。这类节点的外形没有多余的装饰结构，所有板件的形状都是根据传力路径设计，斜向连接板的过渡位置做了圆弧处理，减少应力集中的尖角，

　　竖向连接板直接贴合在主腹板位置，把竖向载荷直接传导至梁的腹板，避免翼缘局部受压变形。在实际选型使用时，需要根据交汇杆件的截面尺寸调整连接板的厚度，铆点的数量和直径要根据节点承受的总载荷计算确定，保证每个铆钉承受的剪力在材料许用范围内，同时要考虑现场安装的操作空间，预留足够的铆接作业位置，避免节点过于紧凑导致施工难度提升。
