带安装座开槽式轴套接线基座结构

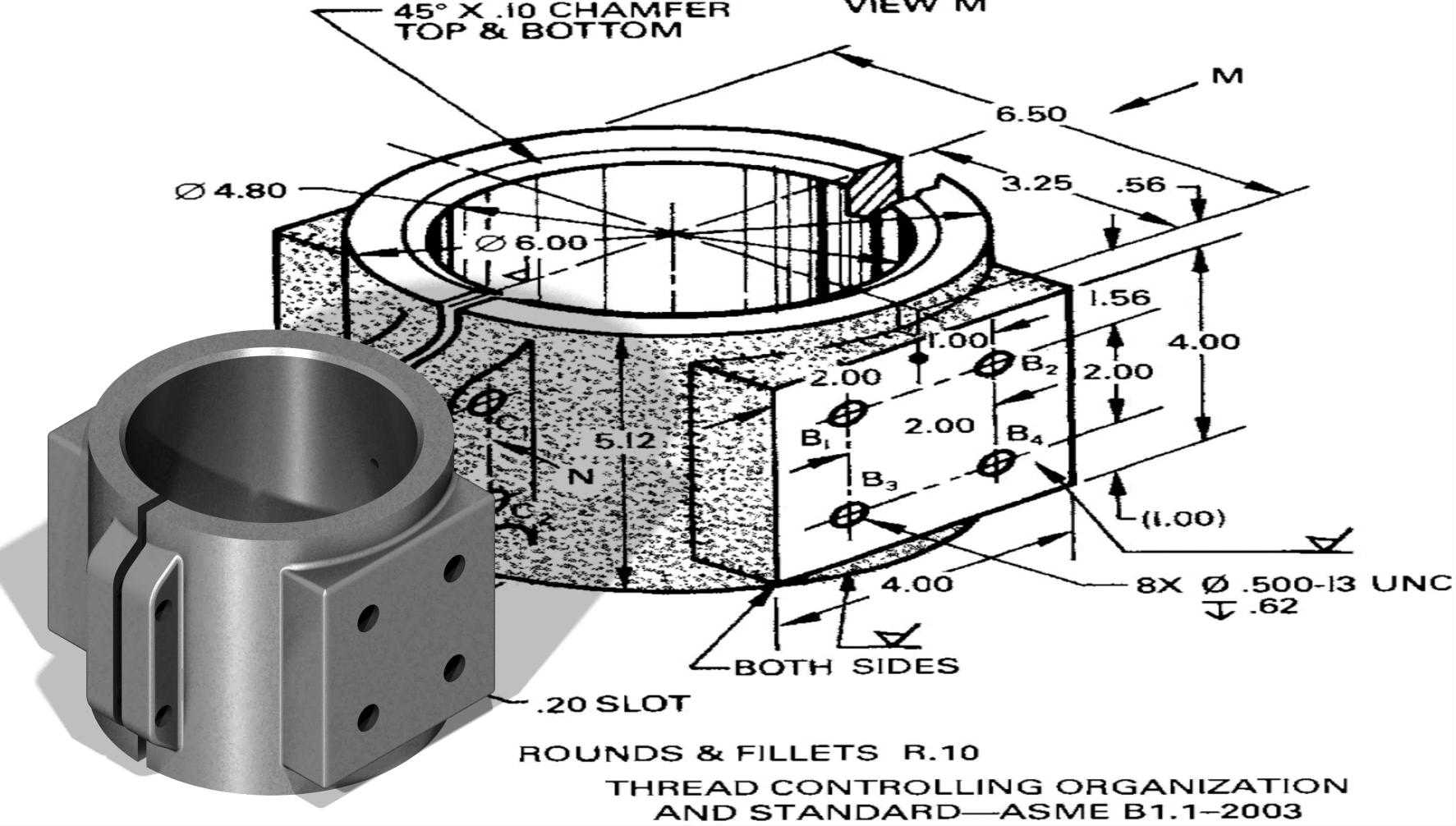

　　该零件属于机械系统中兼具轴类支撑与线路转接功能的复合结构件，常见于中小型机电设备的动力输出端、传感组件安装位，用来同时完成旋转轴的径向支撑、外部接线端子的固定排布，避免轴系运转时线路与运动部件发生干涉，也能让接线点位的布局更规整，方便后期设备运维时的线路排查与更换。从结构设计逻辑来看，主体采用同轴通孔设计，内孔直径6.00，外圆直径4.80的尺寸匹配对应直径的光轴穿过，上下端面设置45度、宽度0.10的倒角，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员或轴表面镀层，也能引导轴件顺利穿入内孔，减少装配对位的难度。主体外侧延伸出方形安装基座，基座总宽度6.50，厚度方向尺寸4.00，基座上均匀排布8个规格为0.

　　500-13 UNC的螺纹孔，孔深0.62，这些螺纹孔用来将整个零件固定在设备的安装面板上，同时也可作为接线端子的固定点位，让外接线路可以通过螺纹压接的方式稳定固定在基座表面，避免设备运行时的振动导致接线松脱。基座两侧开设宽度0.20的通槽，槽体沿轴向贯穿基座部分，这个结构一方面可以减少零件整体重量，降低材料消耗，另一方面可以在装配时提供一定的形变余量，当内孔与轴的配合存在微小公差偏差时，槽体的微变形可以让配合更顺畅，也能在轴系运转产生热膨胀时，预留一定的胀缩空间，避免内孔抱死轴件。零件所有棱边均设置R0.10的圆角过渡，避免应力集中，尤其是在基座与轴套主体的连接位置，圆角可以分散设备振动带来的交变应力，降低连接位置开裂的风险，

　　提升零件的长期使用可靠性。安装边界方面，基座上的螺纹孔采用对称排布，横向与纵向的孔位间距分别为2.00、4.00，对应设备安装面板上的预钻孔位可以直接对位安装，不需要额外调整安装位置，零件轴向总长度5.12，安装时需要预留至少1.56的轴向操作空间，用来完成接线端子的压接与固定螺丝的锁紧作业，避免空间不足导致装配困难。实际应用中，这类零件常替代单一功能的轴套与接线板，减少设备内部的零件数量，简化装配流程，同时一体化的结构也比分体式装配的零件拥有更好的结构刚性，在存在持续振动的工况下，不会出现分体部件松动移位的问题，能长期保持轴系支撑的同轴度与接线点位的稳定性。
