公制螺纹控制机构滑块零件结构

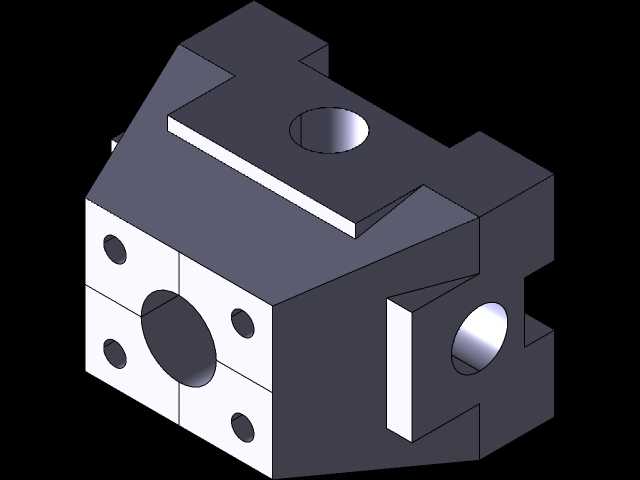

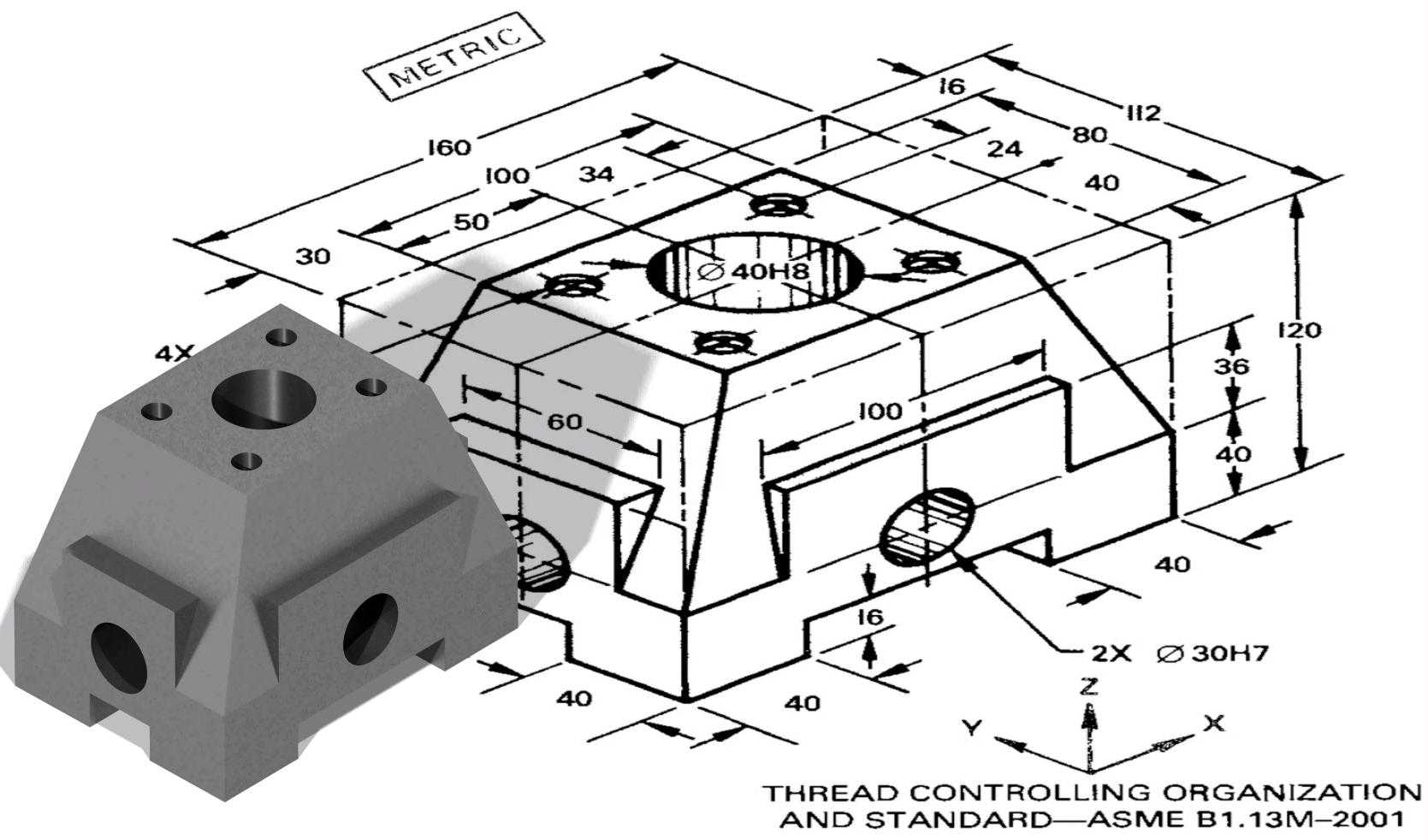

　　该滑块零件属于螺纹控制机构的核心承载构件，主要应用在需要精准调控螺纹进给行程的工装夹具、专用机床进给单元以及自动化螺纹加工设备的传动链路中，承担运动导向、行程限位以及多部件连接定位的核心作用。从实际工况适配角度出发，零件整体采用近似方形的块式结构设计，顶部设置直径40H8的中心通孔，作为主传动螺杆的穿装配合位，孔周均匀分布4组安装孔，用于锁紧顶部端盖或者传动拨叉，保证螺杆转动过程中不会出现轴向窜动，同时将螺杆的周向转动转化为滑块的直线往复运动。零件两侧对称设置直径30H7的横向通孔，用于穿装导向杆或者侧向定位销，保证滑块沿既定轨迹运动时不会出现偏摆，两个侧孔的同轴度公差直接影响滑块运动的顺畅度，设计时将孔位的位置度公差控制在0.

　　02mm以内，避免运动卡滞。零件的外形尺寸边界清晰，总长度160mm、总宽度120mm、总高度120mm，底部设置突出的安装定位凸台，凸台宽度100mm、高度40mm，凸台两侧预留16mm的安装避让间隙，可直接嵌入设备基座的导向槽内，凸台端面设置的安装孔可配合紧固件完成滑块与基座滑动副的固定。设计过程中优先考虑了零件的受力均衡性，所有孔系均采用对称布局，避免单侧受力导致的磨损不均，零件外壁的斜向过渡结构既减少了整体重量，又避免了运动过程中与周边构件发生干涉，各加工面的粗糙度要求根据配合属性做了区分，配合孔面达到Ra1.6，安装基准面达到Ra3.2，非配合面保留Ra6.3的机加工纹理即可，在满足使用精度的前提下尽可能降低加工成本。

　　零件的安装边界预留充足，顶部孔位距离侧边最小距离16mm，侧向孔距离底面高度40mm，装配时不需要额外加工避让位，可直接适配现有常规规格的螺纹传动组件，在螺纹检测设备、自动攻丝机的进给模组以及螺纹张紧机构中都能直接复用，不需要做大幅结构修改。
