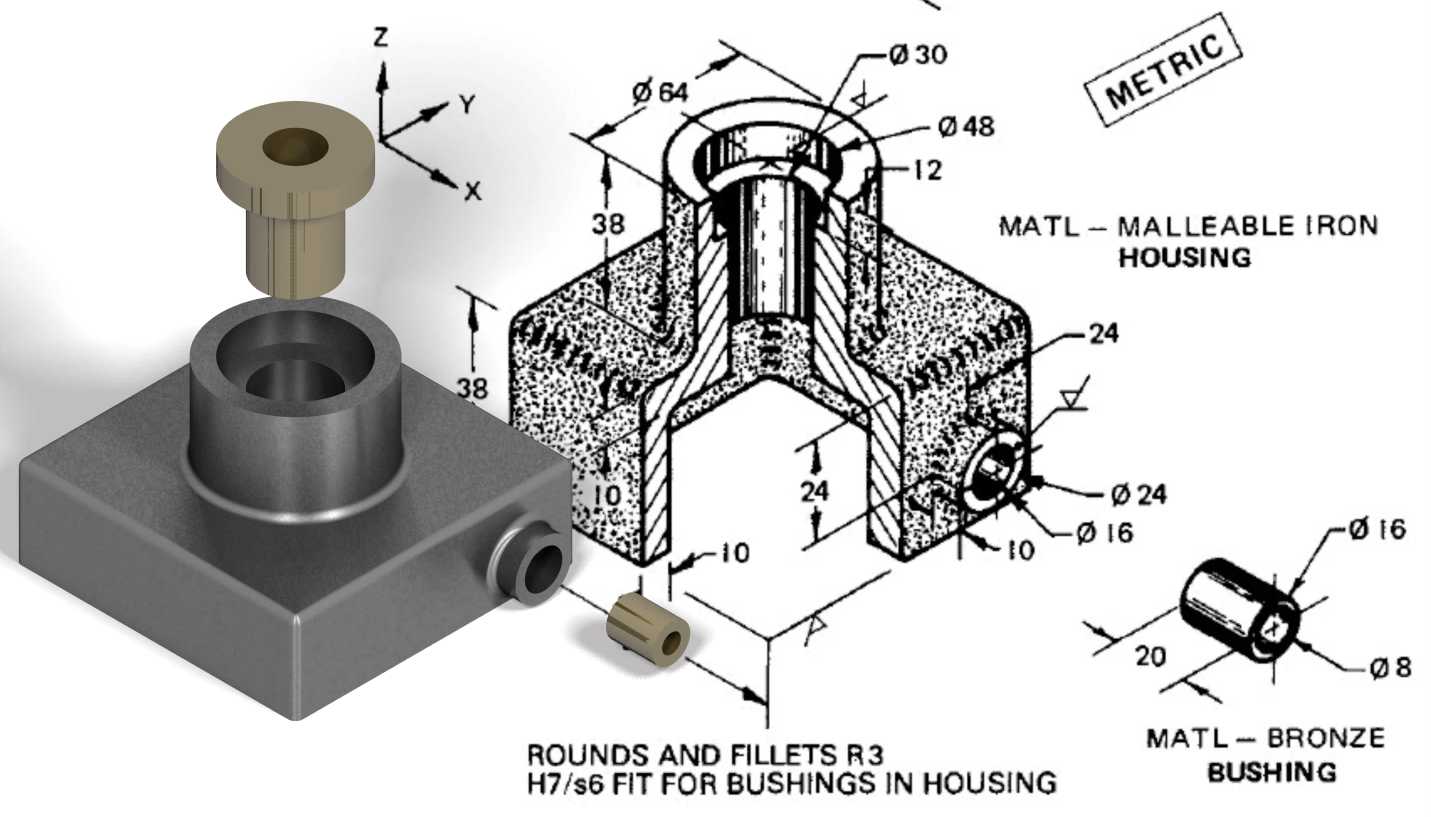

可锻铸铁壳体青铜衬套组合阀座结构

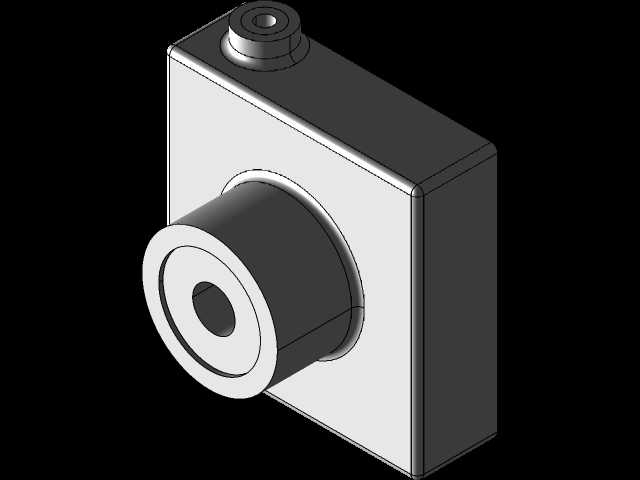

　　这套组合构件常见于小型液压回路、气动控制支路的终端安装位，作为管路转接、阀芯承载的基础支撑件使用，在小型工装夹具的油路分配、台式设备的气路控制节点中应用十分普遍。主体壳体采用可锻铸铁材质，兼顾了铸造成型的复杂度需求与安装使用的结构强度，方形底座的结构设计让安装时可以直接贴合设备安装面板，通过侧边预留的安装孔位完成紧固，不需要额外设计定制安装支架，适配多数通用安装面的布局要求。主体竖向贯通孔用于装配主阀芯或者导杆，顶部的衬套采用青铜材质加工，压装后与导杆形成滑动摩擦副，青铜材质的自润滑特性可以降低往复运动过程中的磨损量，延长构件整体的维护周期，衬套与壳体孔采用H7/p6的压装配合，保证长期往复运动下不会出现衬套移位、松脱的问题。

　　壳体侧向开设的横向贯通孔用于接入控制介质，不管是液压油还是压缩空气，都可以通过这个孔进入竖向主腔，完成介质的通路转接，横向孔内同样压装青铜衬套，避免介质内的杂质冲刷磨损铸铁壳体的内壁，后期维护只需要更换衬套即可，不需要整体更换壳体，大幅降低运维成本。所有棱边都做了R3的圆角过渡，一方面是消除铸造和机加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者密封件，另一方面也可以降低应力集中系数，避免在介质压力反复冲击下出现棱边开裂的问题。从尺寸边界来看，主体方形底座的安装占用空间紧凑，竖向总高度控制在合理范围内，不会过多占用设备的竖向安装空间，侧向接口的位置距离底座安装面有足够的操作空间，方便管路接头的安装与拆卸，

　　不需要额外预留过多的扳手操作空间，适配紧凑布局的设备内部安装需求。设计过程中充分考虑了加工工艺性，壳体的所有机加工面都预留了合理的加工余量，铸造拔模斜度符合常规砂型铸造的工艺要求，不需要特殊的工装夹具就能完成全部机加工工序，衬套的结构简单，采用常规棒料车削即可完成加工，压装工序不需要专用设备，普通压床就能完成装配，整体的加工和装配成本都控制在较低水平，适合批量生产应用。在实际选型使用时，需要注意竖向孔与横向孔的通径匹配对应的介质流量需求，根据实际工作压力确认壳体的壁厚是否满足强度要求，压装衬套前需要清理壳体内孔的飞边和杂质，保证衬套压装后同轴度符合运动要求，避免出现导杆卡滞、介质泄漏的问题。
