可锻铸铁材质压紧支架结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:452871
  • 可锻铸铁材质压紧支架结构设计
  • 可锻铸铁材质压紧支架结构设计

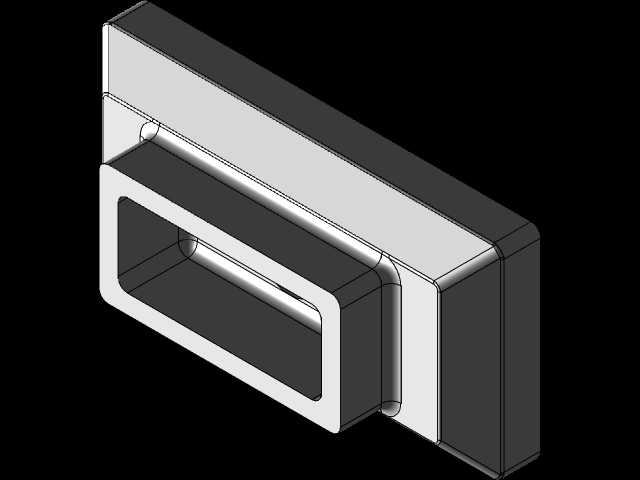

  这款压紧支架采用可锻铸铁作为基材,适配工业场景中需要持续提供稳定夹紧力的工位,常见于流水线工装夹具、小型设备检修固定、轻型工件加工装夹环节,能够在反复装夹的工况下保持结构强度,避免脆性断裂问题。从结构设计逻辑来看,支架主体采用L型弯折的承力布局,底部延伸出带安装孔的翼边,可通过螺栓穿过预设孔位完成与安装基面的固定,上方凸起的方形套筒结构作为施力端,可配合压杆、调节螺栓等部件完成对目标工件的压紧动作,套筒内壁加工有适配MN5000-20规格内挡圈的环槽,能够嵌入孔用挡圈实现内部配套零件的轴向限位,防止压合过程中配套杆件脱出。尺寸设计上严格遵循公制标准,所有未注圆角与倒角统一采用R3规格,既能够消除可锻铸铁件的应力集中点,

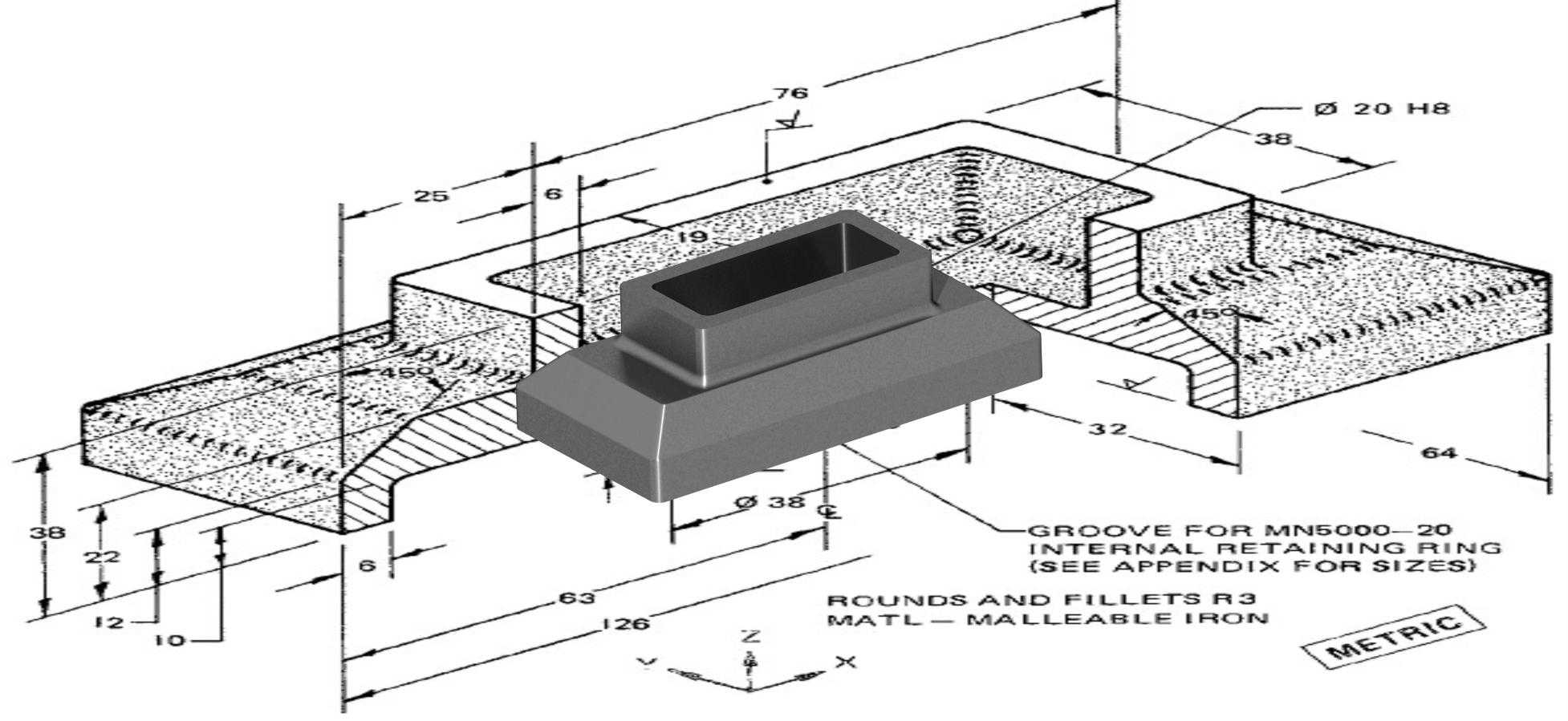

  避免铸造与后续机加工过程中出现边角崩裂,也能减少安装过程中尖锐棱边对操作人员、配套管线的划伤风险。核心安装边界尺寸方面,支架总长度方向最大尺寸为76mm,底部翼边总宽度为64mm,方形套筒的内孔直径为20mm且采用H8公差等级,能够与对应直径的导杆形成间隙配合,保证压合动作的顺畅性,底部安装孔的中心距、翼边厚度等参数均经过受力校核,在承受常规压紧载荷时不会出现翼边翘曲、套筒变形的问题。设计过程中针对可锻铸铁的材料特性做了结构优化,所有承力拐角处均做了加厚处理,壁厚过渡平缓,避免铸造过程中出现缩孔、冷隔等缺陷,同时底部翼边的沉孔设计能够让固定螺栓的头部完全埋入支架内部,不会突出安装面干涉工件放置。实际使用时,

  该支架可成对布置在工装台两侧,配合压头组件实现对板类、小型壳体类工件的侧向或垂直方向压紧,也可单独作为辅助支撑件,在设备检修时临时固定管路、小型零部件,其表面的铸造纹理保留了基材的防锈基础,后续可根据使用场景做喷漆、镀锌等表面处理,进一步提升潮湿工况下的使用寿命。
