工业设备用C型夹装式组件连接结构

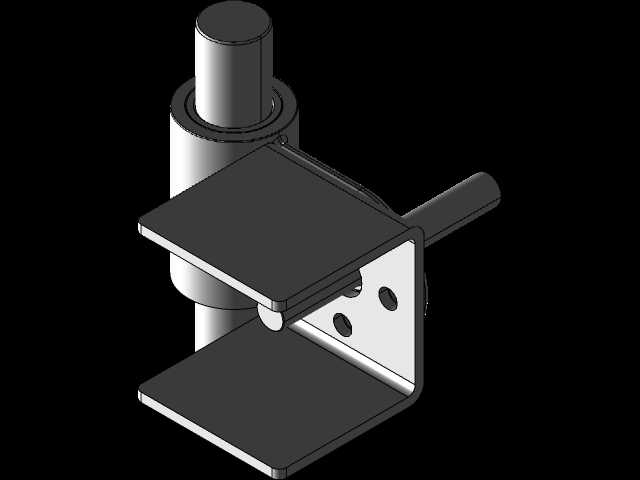

　　这款连接结构主要面向工业生产现场的工装搭建、小型设备工位改造场景，常见于电子装配流水线的工位辅具固定、小型检测设备的探头安装、实验室工装的快速搭建环节，用来实现两个独立功能组件的快速装夹与位置固定，替代传统螺栓打孔的固定方式，减少对安装基面的破坏，同时缩短工位调整的拆装时间。结构主体采用C型开口夹座作为承载基础，夹座的两个平行夹板预留了安装孔位，可直接通过紧固件固定待连接的功能模块，夹座侧部延伸出带锁紧手柄的压杆结构，通过压杆的偏心凸轮结构实现夹紧力的快速施加与释放，无需额外工具即可完成装夹操作，适配厚度在一定范围内的平板类安装基面，比如铝型材工作台的台面、设备机架的侧板、流水线的型材横梁等。夹座上方同轴设置了带台阶的圆柱安装轴，

　　轴体与夹座之间设置了转动配合间隙，可实现上部安装组件相对于夹座的周向转动调整，调整到位后可通过侧部的锁紧结构固定角度，满足不同安装朝向的使用需求。设计过程中优先考虑了装夹的便捷性与连接的可靠性，C型夹座的开口深度经过反复校核，既保证足够的夹持接触面积避免装夹后打滑，又控制整体结构的外廓尺寸，减少在狭小工位空间内的占用；压杆的操作力经过匹配设计，单手即可完成锁紧与松开动作，同时保证夹紧力足够抵抗常规工位作业产生的振动与冲击，不会出现松脱移位。上部圆柱安装轴的直径与台阶高度按照通用工装附件的安装尺寸设计，可直接适配市面上多数标准工位附件的安装孔位，无需额外加工转接件；夹座上的安装孔位采用长圆孔与圆孔组合的设计，

　　允许待装组件在小范围内调整安装位置，降低零件加工的精度要求，提升装配容错率。整体结构没有复杂的曲面与特殊加工特征，所有零件均可采用常规的铣削、车削工艺完成加工，适合小批量定制加工，日常维护仅需定期在转动配合面与偏心锁紧面添加润滑脂即可，长期使用后若出现夹紧力不足的情况，仅需调整锁紧偏心块的配合间隙即可恢复性能，无需整体更换结构。
