双柱支撑连接柱脚结构设计

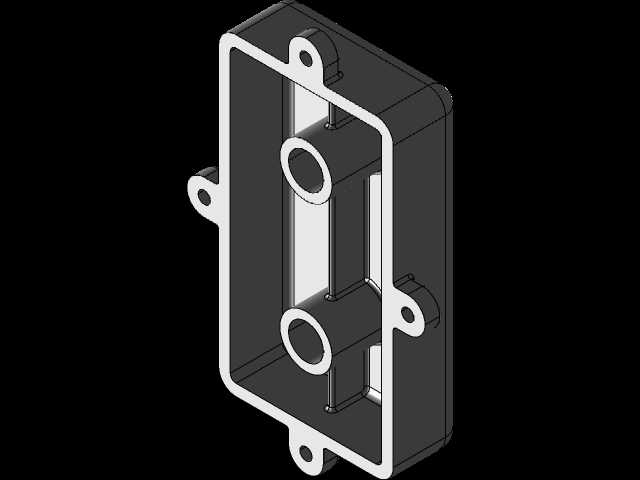

　　该双柱柱脚属于设备支撑体系中的核心传力构件，主要应用于需要双立柱同步承载的工业设备、机架结构、输送线支撑段以及小型工装台架的底部连接环节，承担上部立柱传递的竖向载荷，同时将载荷均匀分散至安装基础面，抵消设备运行过程中产生的小幅振动与侧向偏移力，避免立柱直接与基础接触造成的应力集中、接触面磨损问题。从结构设计逻辑来看，该构件采用框式壳体结构，主体为带安装翻边的中空腔体，腔体内部设置两个同轴的圆柱套筒结构，用于穿装固定双立柱，套筒与腔体侧壁之间通过加强筋连接，既保证了套筒的同轴度精度，又能在立柱受载时将受力均匀传导至整个壳体，避免局部应力过大导致构件变形。外围翻边上均匀分布多个带孔安装耳，安装耳的孔位经过同轴度校验，

　　可通过膨胀螺栓或连接螺钉与地面、设备底座完成刚性固定，安装耳的位置避开了内部套筒的投影区域，方便现场施工时的工具操作，不会出现扳手空间不足的问题。设计过程中充分考虑了安装边界的适配性，腔体的开口侧设置了密封凹槽，可加装密封胶条适配有防尘、防溅需求的安装场景，壳体的边角均做了圆角过渡处理，避免加工、安装过程中出现锐边划伤的情况，同时减少应力集中点，提升构件的抗疲劳性能。两个圆柱套筒的内孔尺寸按照常用的圆立柱外径公差带设计，配合间隙控制在合理范围，既方便立柱的装配插入，又不会出现间隙过大导致的立柱晃动问题，套筒的长度满足立柱插入深度的要求，保证立柱与柱脚的接触面积足够，不会出现连接点受力弯折的情况。在实际应用场景中，

　　这类柱脚常搭配铝合金型材或钢制圆立柱使用，可根据设备的整体高度调整立柱插入深度，适配不同高度的台架、设备支撑需求，中空的腔体结构既减轻了构件自身重量，又可以容纳立柱端部的接线、管路穿过，实现走线内置，提升设备整体的整洁度。构件的壁厚经过受力校核，在满足额定承载要求的前提下尽可能控制壁厚，兼顾了结构强度与材料成本，安装耳的厚度与壳体主体保持一致，避免螺栓锁紧时出现耳板变形的问题，所有连接位置的过渡处均设置了圆弧倒角，减少加工过程中的应力残留，提升构件的长期使用稳定性。
