U型双侧腰孔安装减速器固定支架

项目分类:通用机械零部件 发布时间:2021-12-10 ID:452884

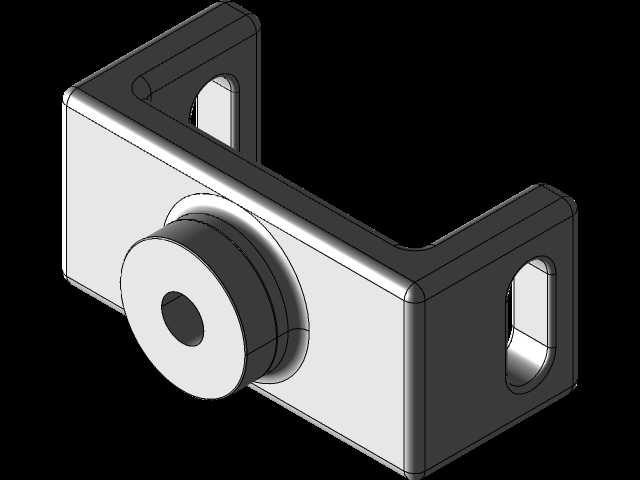

  • U型双侧腰孔安装减速器固定支架

  这款支架主要应用在中小功率减速传动单元的配套安装场景,常见于轻工输送线、小型自动化专机、实验室传动试验台这类对安装空间有紧凑要求的设备中,核心作用是为减速器输出端提供稳定的刚性支撑,抵消传动过程中齿轮啮合产生的径向与轴向反作用力,避免减速器壳体长期受交变载荷出现连接松动、轴系偏移的问题。从结构设计来看,主体采用U型开口的框式结构,单侧立面预留同轴的圆形安装凸台,凸台中心开有贯通孔,用于穿过减速器输入或输出轴,凸台外侧设置的环形台阶面可与减速器端盖的止口完全贴合,保证安装同轴度,减少轴系装配后的偏心量。两侧的支臂上开有长圆形腰型安装孔,这类孔型设计在实际装配时可提供一定的位置调整余量,既可以补偿机架加工时的孔位误差,

  也能在需要调整传动带张紧度、齿轮啮合间隙时,小幅调整减速器的固定位置,降低现场装配的修配工作量。支架的所有棱边都做了小圆角过渡处理,一方面是去除机加工后的锐边毛刺,避免装配人员划伤,另一方面也能减少应力集中点,提升支架在长期受振动工况下的结构强度,避免支臂与主体连接位置出现疲劳裂纹。设计时优先考虑了安装边界的适配性,U型开口的内部净宽可容纳常规小型减速器的主体宽度,两侧支臂的外端面间距控制在通用铝型材机架的安装槽间距范围内,不需要额外制作转接板就可以直接固定在40系列或30系列工业铝型材搭建的机架上。凸台的突出高度经过核算,刚好可以让减速器端盖贴合后,支架主体与减速器壳体之间预留3-5mm的间隙,既避免安装时出现面干涉,也能给接线、

  散热留出足够空间。材质选用上适配常用的Q235钢或6061铝合金加工,表面可根据使用场景做发黑、阳极氧化处理,适配不同的防腐与外观要求。在受力校核阶段,重点对支臂根部、凸台与主体连接位置做了静力学仿真,确保在额定载荷下形变量控制在0.05mm以内,不会因为支架变形导致轴系偏载,延长减速器内部轴承与齿轮的使用寿命。实际装配时,先将减速器止口对准支架凸台定位,用螺栓穿过凸台周边的预留安装孔完成减速器与支架的固定,再通过两侧腰型孔将整体组件固定在设备机架上,调整好位置后拧紧安装螺栓即可完成装配,整个过程不需要复杂的工装辅助,适配现场快速安装的需求。
