机械连接用弧形底座支撑构件结构设计

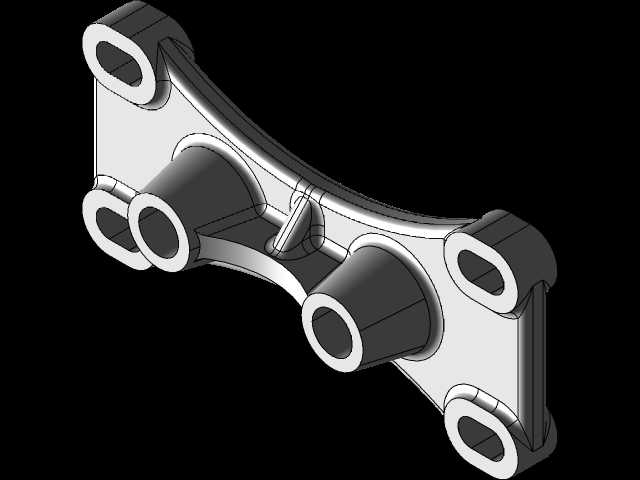

　　这款弧形底座支撑构件，主要应用在需要多点位定位承载的工业设备连接场景中，常见于动力传输单元的基座固定、工装夹具的侧向支撑、小型机组的架体连接位置，承担分散载荷、定位对接部件、抵消设备运行产生的交变应力的作用。从结构设计来看，构件主体采用弧形过渡的板状基体，规避了直角结构带来的应力集中问题，基体上分布的四个腰型安装孔，分别布置在构件的四个延伸端，这类孔型设计可以在安装时提供一定的位置调整余量，抵消加工装配过程中产生的孔位公差，适配不同安装基面的孔位偏差，降低现场装配的修配工作量。基体上凸起的两个同轴筒状结构，是核心的对接定位部位，筒体内孔为贯通设计，既可以作为销轴类连接件的穿装通道，也可以作为流体管路的过孔通道，

　　筒体根部做了加厚的圆角过渡处理，能够提升筒体与基体连接位置的结构强度，避免设备运行过程中受侧向冲击力出现根部断裂的问题。在两个筒体之间设置的加强筋结构，顺着弧形基体的曲率方向布置，不需要额外增加过多的构件重量，就能大幅提升两个筒体之间的结构刚性，减少筒体受载后的形变量，保证对接部件的同轴度精度。从安装边界来看，构件的整体外轮廓为对称弧形结构，四个安装端的端面处于同一安装基准平面，安装时可以直接贴合在设备的安装基面上，不需要额外加工适配的安装斜面，腰型孔的长度方向统一沿构件的弧形径向布置，调整方向与构件的受力方向匹配，不会因为预留调整量影响构件的承载稳定性。筒体的外圆直径与内孔直径按照常用的销轴、管路标准尺寸匹配设计，

　　不需要额外加工转接套就可以直接和标准件对接，降低配套零件的采购与加工成本。这类支撑构件在实际使用中，不需要做额外的结构修改就可以适配多类同载荷等级的设备连接需求，比如小型输送线的侧边支架固定、动力头的安装基座连接、检测设备的架体支撑等场景，都可以通过调整腰型孔的安装位置实现快速适配，构件的壁厚设计兼顾了轻量化与结构强度要求，采用常规的铸造或者机加工工艺都可以完成生产，不需要特殊的加工设备，适合批量加工使用。
