多槽阶梯式V形皮带传动轮结构设计

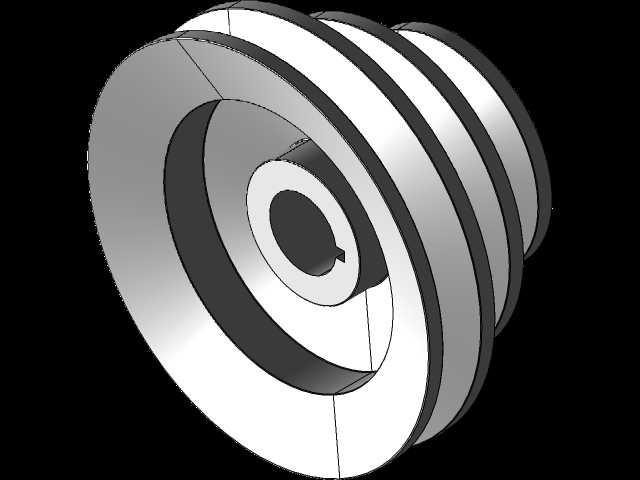

　　这款阶梯式V形皮带轮，是带传动系统里的核心执行部件，日常在中小型农用加工机械、小型机床辅传、轻工输送设备里都能见到它的应用场景，主要作用是在电机和工作端之间传递扭矩，同时通过阶梯排布的多组V型槽，实现不同传动比的快速切换，不用更换皮带轮就能调整输出端转速，适配不同工况下的负载转速需求。从结构设计来看，轮体采用阶梯式排布的多槽结构，每道V型槽的截面角度都匹配标准V带的楔角，保证皮带嵌入后侧面能完全贴合，减少传动打滑的概率，槽与槽之间的挡边做了加厚处理，避免长期运行后挡边磨损变形导致皮带脱槽。轮体中心的安装孔做了键槽设计，和传动轴装配时通过平键传递扭矩，防止轮轴相对转动，轮毂部分做了加厚延伸，提升和轴的配合长度，

　　降低高速运转时的轮体晃动量。设计时首先要匹配对应V带的型号确定槽型尺寸，再根据需要的传动比梯度确定各阶梯槽的节圆直径，相邻槽的节圆直径差要控制在合理范围，避免皮带切换时张紧量变化过大导致皮带过度拉伸。轮体的外圆最大尺寸要预留安装时的防护空间，不能和周边的机架护罩产生干涉，中心安装孔的公差要按照基孔制过渡配合选取，保证装配后同轴度符合传动要求，轮缘部分做了减重的结构优化，在保证结构强度的前提下减少轮体自重，降低转动惯量，减少启动瞬间的电机负载。实际选型应用时，要注意各槽对应的传动比匹配工作端的转速需求，安装时要保证轮体的端面跳动在允许范围内，避免皮带运行时出现偏磨，同时皮带的张紧度要调整到合适区间，过松会打滑丢转，过紧会加剧轴承和皮带的磨损。这种阶梯多槽的结构相比单槽皮带轮，能大幅减少设备上皮带轮的安装数量，精简传动结构，降低设备的整体制造成本，在需要多档位转速输出的中小型传动设备上实用性很强。
