双V槽传动滑轮结构设计

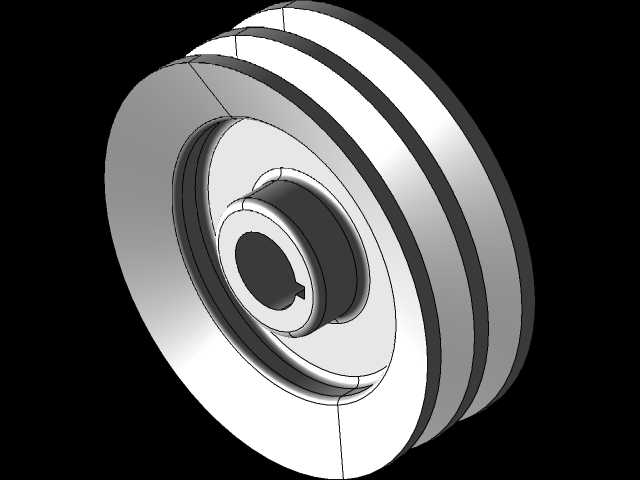

　　在轻载传动、线缆导向的常规机械布局里，双V形滑轮的应用场景覆盖了小型输送线张紧机构、起重辅助导向、农用机具传动、纺织设备走线等多个领域，这类零件的核心作用是通过V型槽面与传动带、钢丝绳的贴合摩擦力，实现动力传递或是运动方向的改变，相比单槽滑轮，双槽结构可以同时容纳两根独立的传动件，既可以实现单动力输入双路径输出，也能通过双绳同步承载提升负载稳定性，避免单绳传动容易出现的偏载、打滑问题。从结构设计逻辑来看，这款滑轮的轮毂部分采用带键槽的通孔设计，键槽的设置是为了和传动轴实现周向固定，传递扭矩时不会出现相对转动，轮毂向外延伸出对称的辐板结构连接外圈轮体，轮体上加工出两道平行的V形环槽，槽面的角度匹配标准V带或是对应直径钢丝绳的接触角度，

　　保证接触面积足够的同时，不会出现卡滞、脱槽的问题。安装边界上，轮毂的内孔直径需要和适配的传动轴做公差配合，通常选用过渡配合保证安装后同轴度，轮体的总宽度决定了安装时需要预留的轴向空间，两道V槽的间距需要匹配传动件的排布位置，避免两根传动带运行时出现互相摩擦的情况，轮缘的外径尺寸则直接决定了传动比的大小，设计时需要结合动力源转速、从动端需求转速做匹配计算。实际使用中，这类滑轮的轮槽表面需要做适当的表面处理，提升耐磨性能，因为长期和传动带、钢丝绳摩擦会造成槽面磨损，一旦槽型磨损变浅就容易出现打滑、传动效率下降的问题，辐板部分在保证结构强度的前提下做了等厚设计，既可以控制整体重量，减少转动惯量，也能避免应力集中的问题，

　　轮毂部分的轴向长度略大于轮体总宽度，安装时可以通过轴套、端盖实现轴向定位，防止滑轮运行过程中出现轴向窜动。在做三维建模时，需要重点关注V槽的角度公差、键槽的对称度公差、内孔与外圆的同轴度要求，这些形位公差直接影响滑轮装配后的运行平稳性，如果同轴度偏差过大，滑轮高速转动时会出现偏摆，加剧传动件的磨损，还会产生额外的振动噪音，双槽的平行度也需要严格控制，否则会导致传动带单侧受力，提前出现疲劳损坏。
