腰型法兰安装式箱式支撑基座结构设计

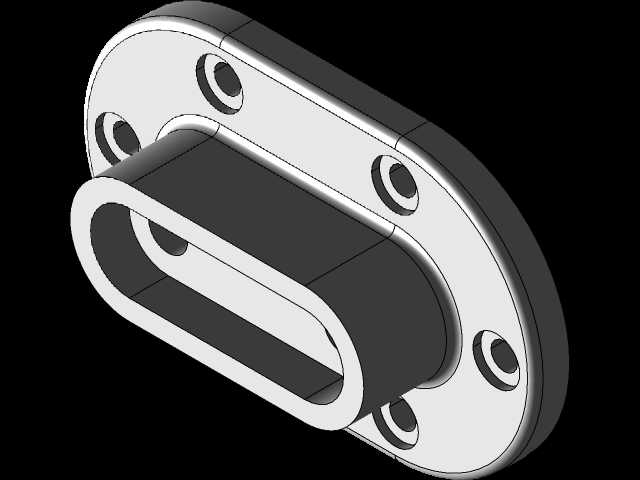

　　这款带腰型通腔的法兰式箱式支撑座，在轻工输送线、小型自动化工作站的机架接驳段应用十分广泛，多数时候作为线性滑动模组的端部支撑、或是传动杆件的贯穿防护支撑件使用，区别于常规圆形法兰座，它的腰型通腔可以同时容纳并排布置的两根传动杆、或是扁平状的滑动拖链穿过，在空间紧凑的小型设备布局里能有效减少安装座的占用空间，避免多个独立安装座并排布置带来的累计安装误差。从结构设计逻辑来看，法兰安装面采用长圆形轮廓，沿腰型腔的长轴方向对称布置了六个沉头安装孔，孔位分布避开了通腔的壁厚加强区域，安装时可以通过沉头孔将基座牢牢固定在设备的安装立板上，沉头结构可以让螺栓头部完全没入法兰面，不会突出表面干涉后续外接部件的装配。

　　基座的主体支撑段是和法兰面一体成型的筒状结构，筒体内壁和腰型通腔完全贯通，内壁做了均匀的壁厚过渡，在法兰和筒体衔接的位置做了小圆角过渡处理，避免应力集中导致长期受载后出现开裂问题，筒体的外轮廓做了和内孔对应的腰型设计，相比圆形筒体在相同通流面积下，横向的抗扭刚度提升明显，能承受传动部件运行时带来的径向偏载。在安装边界上，法兰盘的厚度根据常规设备立板的安装强度要求做了匹配设计，筒体的伸出长度可以适配不同厚度的设备护板安装需求，安装时只需要在设备立板上加工出对应腰型的过孔，再对齐六个沉头孔的位置拧入螺栓即可完成固定，不需要额外做定位销孔的二次加工，法兰面和安装板贴合的一侧做了精磨处理，能保证安装后筒体的轴线和安装面保持垂直，

　　避免传动杆穿过时出现别卡的问题。实际使用中，这类基座的通腔内壁可以根据使用需求加装轴套、密封毡圈等配件，既可以作为传动轴的旋转支撑座，也可以作为管线穿过设备壁板的防护导向座，在食品包装机械、小型电子组装设备的墙板上经常能看到这类结构的应用，相比拼接式的支撑座，一体结构的刚性更好，长期运行不会出现拼接缝隙错位的问题，安装调试的效率也更高。设计时特意将六个安装孔的中心距做了标准化匹配，适配市面上多数小型输送线、非标自动化设备的型材安装孔位，不需要额外做转接板就能直接安装，腰型通腔的边缘做了倒角处理，不管是穿入传动轴还是布置管线，都不会刮伤零件表面或是管线外皮，筒体的端部也做了轻微的倒角，方便外接密封件或是端盖的装配。
