90度带法兰连接弯头管路构件

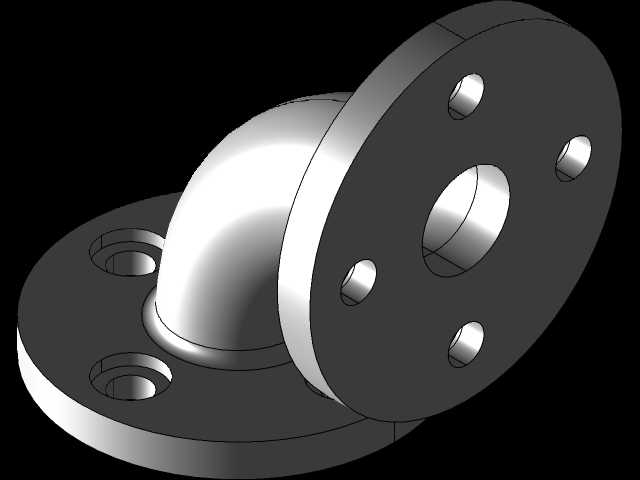

　　这款带双法兰结构的90度弯头，是工业管路系统里转向导流的核心构件，日常在化工流体输送、市政给排水、暖通循环、工业制程管线里都能见到它的身影，主要作用是在管路需要转向的节点，改变介质的输送方向，同时依靠两端的法兰盘结构实现和相邻管路、阀件、设备接口的刚性密封连接，相比焊接式弯头，它的法兰连接形式不需要现场做焊接作业，后期管线检修、部件更换的时候拆装效率更高，也能避免焊接应力带来的接口变形隐患。从结构设计逻辑来看，弯头的弯曲段采用了等径圆弧过渡的流道设计，内壁做了顺滑的曲面处理，介质流经转向位置的时候不会出现明显的流道突变，能大幅降低局部阻力损失，减少介质在转向处的湍流、涡旋现象，不管是输送液态水、化工溶剂，还是低压气态介质，

　　都能保持稳定的流通效率，也能减少带颗粒介质对弯头内壁的冲刷磨损，延长构件的实际使用寿命。两端的法兰盘采用了同轴度精准控制的设计，每个法兰盘上均匀分布四个螺栓通孔，孔位的位置度公差严格控制在装配允许范围内，现场安装的时候不需要反复调整对位，只要对齐相邻法兰的密封面，穿入配套螺栓按对角顺序紧固即可，法兰密封面采用了突面结构，配合对应的密封垫片就能满足常规压力等级下的密封要求，不会出现介质渗漏的问题。从安装边界来看，这款弯头的两个法兰端面分别处于互相垂直的两个平面上，安装前需要提前核算管线转向位置的预留空间，确认弯头弯曲段的外轮廓不会和周边的管线支架、设备壳体产生干涉，螺栓孔的分布方向可以根据现场管线的排布需求做周向调整，

　　适配不同走向的管路对接需求。建模过程中，弯曲段的曲面过渡是重点，需要保证流道壁厚均匀，避免出现局部壁厚过薄导致承压能力不足的问题，法兰盘上的螺栓孔采用圆周阵列的方式生成，能保证每个孔位的相对位置精度，法兰和弯曲段的衔接位置做了圆角过渡处理，减少应力集中的问题，避免管路运行过程中受压力波动、振动影响出现衔接位置开裂的情况。
