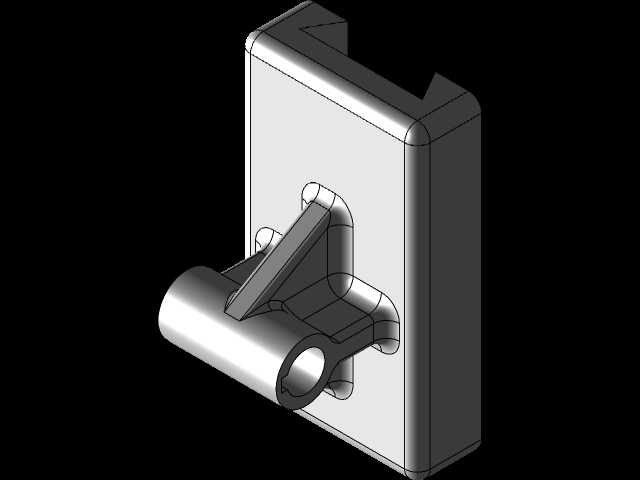

机械滑动支撑用滑枕结构三维数模

　　该滑枕结构多用于需要实现直线往复滑动导向的机械设备中，常见于机床进给单元、自动化输送线的滑动工位、工装夹具的位移调节模块等场景，核心作用是为配套运动部件提供稳定的滑动支撑与运动导向，承受运动过程中的径向与轴向载荷，保证配套部件的运动轨迹精度，避免运动过程中出现偏摆、卡滞等问题。从结构设计来看，主体采用带安装卡槽的矩形基座作为固定端，基座背部的卡槽可直接卡入配套的导轨或设备安装梁，无需额外设计复杂的转接安装板，能有效缩减装配环节的零件数量，降低整体装配公差累积。基座前端延伸出带轴孔的圆柱套筒结构，套筒与基座之间设置三角加强筋连接，筋板的厚度与过渡圆角经过受力优化，可在滑枕承受偏载时分散应力集中点，避免长期往复运动下筋板与基座、

　　套筒的连接位置出现疲劳断裂。套筒的内孔为光孔设计，可配套穿装导向轴或驱动活塞杆，孔壁的粗糙度设计要求满足滑动摩擦的工况需求，减少运动过程中的磨损量，延长部件的整体使用寿命。外形尺寸方面，基座的卡槽宽度与常规标准导轨的截面尺寸匹配，安装时可直接沿导轨端部滑入装配，无需额外的安装避让空间，套筒的轴线与基座安装面的平行度公差控制在合理范围内，保证配套轴类部件安装后与导轨的运动方向一致，不会出现别劲的情况。设计过程中优先考虑了装配的便捷性与工况承载需求，所有外棱边均做了倒圆角处理，既避免加工过程中出现应力集中导致的零件开裂，也能防止装配时锐边划伤操作人员。整体结构没有冗余的设计特征，

　　在满足结构强度与安装需求的前提下尽可能缩减了零件的整体重量，降低滑动过程中的驱动负载，适配轻量化的滑动工位设计需求。在实际设备运行中，该滑枕可配合直线导轨、驱动气缸或丝杠组件使用，实现工位的精准位移调节，其结构的刚性足以应对中低速、中等载荷的往复运动工况，无需额外增加辅助支撑结构即可保证运动稳定性。
