带安装法兰的铰接式连接套筒结构

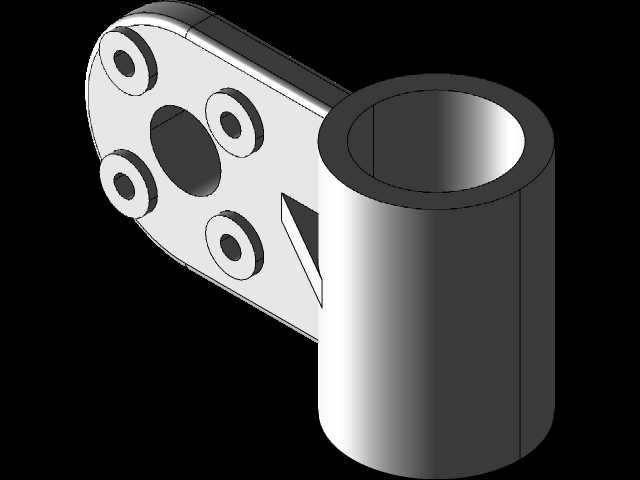

　　该结构件属于机械系统中的铰接连接类零部件，常见于各类需要实现转动副连接、同时需要提供稳定支撑的设备场景中，比如轻工输送设备的摆臂铰接位、自动化生产线的连杆支撑端、小型工程机械的操纵机构连接点，也可用于非标工装夹具的转动连接部位，承担轴类零件的径向支撑、同时为相邻构件提供铰接转动的基础载体。从结构设计来看，零件一侧为带通孔的圆柱套筒，内孔用于穿装铰接轴或者配套衬套，套筒的壁厚经过受力校核，能够承受铰接部位传递的径向载荷与小幅弯矩，避免长期受载出现套筒变形导致的卡滞问题；套筒与安装法兰板之间设置了三角形加强筋，筋板的厚度与法兰板厚度保持一致，能够有效分散法兰与套筒衔接位置的应力集中，避免设备运行过程中交变载荷导致的衔接处开裂。

　　另一侧的安装法兰板采用异形轮廓设计，在满足安装孔位布局的前提下尽可能缩减了板材的冗余面积，既降低了零件自身重量，也减少了安装时所占用的平面空间；法兰板上共设置四个沉头安装孔，孔位采用对称布局，安装时可通过内六角螺栓将整个零件固定在设备的安装基面之上，沉孔结构能够保证螺栓头完全沉入板件内部，不会突出安装面干涉相邻构件的运动轨迹；法兰板中心位置设置的大尺寸通孔，一方面可用于穿装管线或者避让其他突出的结构件，另一方面也能进一步减轻零件自重，降低材料消耗。从安装边界来看，套筒的轴向长度需要匹配铰接部位的连接宽度，保证铰接轴穿装后两端的卡簧或者挡圈有足够的安装空间，法兰板的四个安装孔中心距需要与设备基面上的预装螺孔完全对齐，

　　安装后套筒的内孔轴线需要与铰接转动轴线保持重合，避免出现偏载导致的轴件磨损加剧问题。设计过程中需要重点关注套筒内孔的表面粗糙度与圆柱度公差，若内孔需要配套铜套或者滚动轴承，还需保证内孔的尺寸公差符合对应配合等级的要求，同时法兰板的安装平面需要保证平面度，避免安装后零件出现倾斜导致铰接转动卡涩。这类零件通常采用45号钢或者铝合金加工制作，钢制零件表面可做发黑处理提升防锈能力，铝合金零件可做阳极氧化处理提升表面硬度，根据实际使用场景的载荷大小选择对应材质，能够在满足结构强度的前提下兼顾成本控制。
