弯臂式双孔连接固定支架结构

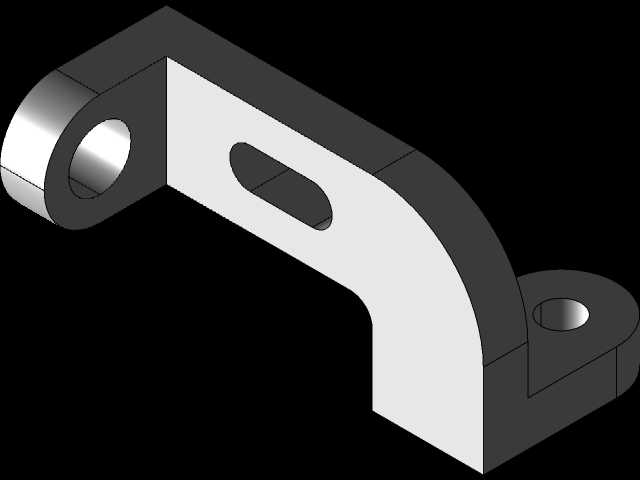

　　这类弯臂式连接支架在轻工输送线、小型自动化工作站的辅助定位场景中十分常见，多数时候用来承托光电检测元件、小型导向轨或者管线固定座，需要在有限的安装空间内完成跨距连接，同时规避设备内部的运动部件干涉。从结构形态来看，零件整体采用L型弯臂构型，两端设置带通孔的圆柱安装座，一端为完整圆孔，适配标准螺栓的穿装紧固，另一端同样为圆孔结构，可根据装配需求选择螺栓铰接或者刚性锁固，臂身中段开设长圆形腰型孔，能够在装配时提供一定的位置调整余量，抵消安装基面的加工误差带来的装配错位问题。设计阶段首先要确认两端安装孔的中心距边界，这个尺寸直接决定支架的跨接能力，需要匹配所连接两个部件的安装基面间距，同时弯臂的圆弧过渡段需要做等壁厚处理，

　　避免冲压或者铣削加工时出现应力集中，长期受载下产生形变断裂。臂身的截面厚度需要根据实际承载重量核算，若用来承托重量超过2kg的检测元件，需要适当增加壁厚或者在弯臂内侧增设加强筋，若仅用来固定轻质管线，可适当减薄壁厚控制零件重量。安装时需要注意，两端安装座的贴合面需要做铣平处理，保证和安装基面的贴合度，避免螺栓锁固后支架产生翘曲，腰型孔的长度方向需要顺着安装调整的方向布置，一般是沿着设备的输送方向或者位置微调的轴向，这样在调试时不需要完全拆卸螺栓，只需松脱后滑动支架即可调整位置，大幅提升现场调试效率。这类支架的应用场景没有统一的标准，很多时候是非标设备里的定制连接件，需要根据现场的安装空间、承载需求、避让要求调整弯臂的弯曲角度、孔位间距和腰型孔长度，建模时需要优先确认安装边界的干涉范围，保证弯臂的外轮廓不会和周边的运动部件、管线产生刮碰，同时两端安装孔的孔径要匹配常用的紧固件规格，尽量选用标准件适配的尺寸，减少定制紧固件的使用成本。
