三孔定位异形密封垫片结构设计

　　这款异形密封垫片主要应用在小通径流体管路的对接密封场景中，常见于小型内燃机排气支管接口、低压液压管路对接面、气动系统支路连接端这类需要平面静密封的工位，用来填充两个对接金属面之间的微观凹凸间隙，阻断流体介质从连接缝隙处的泄漏通道，维持管路系统的压力稳定，避免介质渗漏带来的系统效率下降、介质损耗甚至安全隐患。

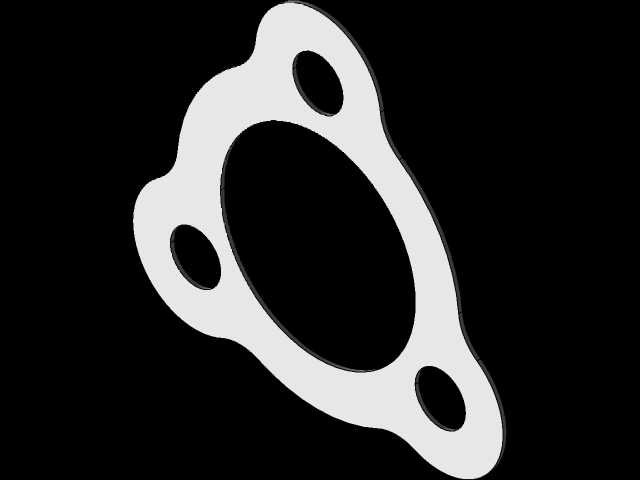

　　从结构设计来看，这款垫片采用非对称的异形轮廓，中心开设大尺寸的流体过孔，三个安装定位孔沿轮廓非均匀分布，完全匹配对接法兰面的螺栓排布位置，安装时三个螺栓穿过对应孔位后，垫片不会出现周向转动错位，能保证中心过孔和管路通道完全对中，不会出现通径遮挡导致的流阻增大问题。垫片的外轮廓完全贴合对接法兰的密封面边界，没有多余的外伸结构，不会和周边的管路附件、安装支架产生空间干涉，在紧凑的设备安装空间里也能顺利完成装配，不需要额外调整周边部件的位置。

　　设计这类垫片的时候，首先要明确对接面的密封压力等级、流通介质的属性、工作温度区间，以此确定垫片的基础厚度和材质选型，再根据对接法兰的螺栓孔位置、密封面轮廓、中心通径尺寸来绘制垫片的内外轮廓，三个安装孔的孔径要比配套螺栓的公称直径大0.2到0.5毫米，既方便安装时的对位调整，又不会因为孔位间隙过大导致垫片受压后移位。垫片的轮廓过渡处全部采用圆弧顺滑连接，没有尖锐的直角转角，避免受压时转角处出现应力集中导致的垫片压溃、撕裂问题，延长垫片的使用寿命。

　　实际选型使用时，要注意安装面的平面度需要满足静密封的基础要求，螺栓紧固时要按照对角顺序逐步拧紧，保证垫片整个密封面的受压均匀，避免局部压力不足导致的泄漏，或是局部压力过大导致的垫片过度压缩失去回弹能力。这类异形垫片相比标准圆形垫片，能更好适配非标准的对接法兰面，在有限的安装空间里实现更可靠的密封效果，不需要额外加工转接法兰就能直接完成装配，能有效降低设备的改造成本和装配复杂度，在各类非标准管路连接、小型设备的接口密封场景中应用十分广泛。建模时要注意垫片的厚度方向尺寸要和选型材质的压缩回弹特性匹配，预留合理的压缩量空间，保证装配后垫片能产生足够的弹性变形填充密封面间隙。
